| Номер в госреестре | 82072-21 |
| Наименование СИ | Расходомер ультразвуковой |
| Обозначение типа СИ | UFM500 |
| Изготовитель | Общество с ограниченной ответственностью коммерческая организация с иностранными инвестициями "КРОНЕ-Автоматика" (ООО "КРОНЕ-Автоматика"), Самарская обл., п. Верхняя Подстепновка |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомер ультразвуковой UFM500 (далее по тексту - УЗР) предназначен для измерений объема и объемного расхода жидкости, транспортируемой по трубопроводу.
Принцип действия УЗР основан на измерении разности между временем прохождения ультразвукового импульса в жидкости в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока жидкости, и, следовательно, - объемному расходу.
УЗР представляет собой двухканальный частотно-импульсный прибор. Конструктивно УЗР состоит из первичного преобразователя расхода UFS500 и сигнального конвертера UFC500K-1Ex. Преобразователь расхода UFS500 выполнен из отрезка трубы DN400 с размещенными на его внутренней поверхности пьезоэлектрическими преобразователями (4 шт.) и клеммной коробки. Сигнальный конвертер UFC500K-1Ex представляет собой электронный блок, имеющий трехстрочный знакосинтезирующий жидкокристаллический индикатор с подсветкой, частотный и аналоговый выходы.
УЗР выдает показания расхода, объема в двух направлениях движения потока жидкости, скорость ультразвука в рабочей жидкости. Индикация контролируемых параметров производится циклично или постоянно.

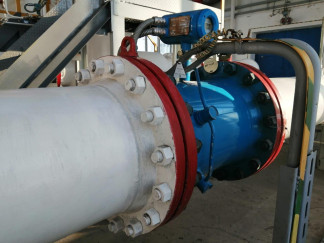

Схема пломбировки от несанкционированного доступа представлена на рисунке 1. Общий вид УЗР представлен на рисунке 2.
Знак поверки наносится на свидетельство о поверке УЗР.
отсутствует.
Т а б л и ц а 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расхода, м3/ч | от 900 до 2800 |
| Пределы допускаемой относительной погрешности измерений объема нефти, % | ±0,5 |
Т а б л и ц а 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 |
| Характеристики измеряемой среды: - плотность, кг/м3 | от 830 до 890 |
| - вязкость, мм2/с | от 12 до 47 |
| - давление, МПа, не более | 2,50 |
| - температура, °С | от +4 до +37 |
| Диаметр условного прохода, мм | 400 |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | 24 |
| Потребляемая мощность, Вт, не более | 8 |
| Габаритные размеры, мм, не более | |
| - высота | 750 |
| - ширина | 565 |
| - длина | 630 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 190 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +60 от 30 до 90 от 84 до 106 |
| Срок службы, лет, не менее Средняя наработка на отказ, ч | 12 20000 |
наносится на титульный лист паспорта УЗР типографским способом.
Т а б л и ц а 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер ультразвуковой UFM500, зав. № 866 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по монтажу и эксплуатации | 7.30787.11.00 РЭ | 1 экз. |
| Методика поверки | МИ 3265-2010 | 1 экз. |
приведены в разделе 2 Устройство и работа Руководства по монтажу и эксплуатации 7.30787.11.00 РЭ.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
