| Номер в госреестре | 82083-21 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | WST Ревизор модели WSTR-EP |
| Изготовитель | Общество с ограниченной ответственностью "Научно-Техническая Лаборатория Электронные Инструменты" (ООО "НТЛ "ЭлИн"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 18.06.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные WST Ревизор модели WSTR-EP (далее по тексту - комплексы WSTR) предназначены для измерений, регистрации и мониторинга температуры и относительной влажности, а также организации беспроводных систем мониторинга WST.
Принцип действия комплексов WSTR основан на измерении и преобразовании в автономных тегах-регистраторах Wireless Sensor Tags External Power (далее по тексту теги WST-EP) данных измерений температуры и относительной влажности в кодовые сигналы, и дальнейшей их передаче по беспроводным сетям для их обработки в менеджерах WST-ETM, подключённых к Интернету, и дальнейшего хранения и визуализации данных на удалённом сервере с помощью веб-сервиса WST_WebUI (размещённого на сайте НТЛ «ЭлИн» по адресу https://elin.ru/wst/), при доступе к которому пользователь получает возможность полномасштабной поддержки по анализу и выводу данных в беспроводных системах мониторинга W ST.
Комплексы WSTR позволяют формировать и переконфигурировать системы WST, а также оптимизировать режим их эксплуатации, управлять состоянием тегов и менеджеров в части изменения их установочных параметров, контролировать текущие значения основных параметров системы, извлекать результаты мониторинга из облачной базы данных, а также выполнять их коррекцию, онлайн и офлайн-визуализацию, распечатку и архивирование для дальнейшей обработки.
Каждый комплекс WSTR состоит из:
- тегов модификации WST-EP;
- менеджера тегов Ethernet Tag Manager (далее по тексту менеджер WST-ETM);
- удалённого сервера, защищённого паролем (https://elin.ru/wst/), с установленным специализированным программным обеспечением.
Все автономные теги WST-EP обеспечивают измерение и мониторинг температуры и относительной влажности окружающей их среды.
Конструктивно каждый тег WST-EP представляет собой миниатюрное автономное устройство, размещённое в плоском пластиковом корпусе. Внутри корпуса расположена многослойная печатная плата с электронной схемой устройства, включающей микроконтроллер, датчики температуры и влажности, память, элемент индикации (светодиод). Питание тега осуществляется от отдельного внешнего источника питания. В качестве источника питания может использоваться литий-полимерный аккумулятор или отсек с батареями. Для их подключения на лицевой стороне корпуса тега установлен стандартный разъём JST PH. На боковой поверхности корпуса тега размещён разъём USB, предназначенный для подключения тега к USB-порту компьютера или к сетевому зарядному устройству с USB-гнездом, которые могут использоваться как непосредственно для питания тега, так и для заряда внешнего аккумулятора, подключённого через разъём JST PH.
Тег WST-EP снабжён энергонезависимой флеш-памятью результатов. Это позволяет в случае нарушения радиообмена между тегом и менеджером накапливать фиксируемые тегом результаты. После восстановления радиообмена накопленные результаты автоматически перемещаются из памяти тега в облачную базу данных. Сохранённые во внутренней памяти данные не будут потеряны даже при отключении питания тега.
Менеджер тегов Ethernet Tag Manager предназначен для доступа к тегам WST-EP по радиоканалу с целью организации их информационного обмена с веб-сервисом WST_WebUI через Интернет. Для эксплуатации необходимо обеспечить менеджер питанием и подключить его к проводному Интернету.
Условное обозначение изделия при заказе и в конструкторской документации выполняется следующим образом:
Комплекс измерительный WSTR-EP ТУ 4211-007-75525306-20
На рисунках 1-2 представлен общий вид компонентов комплексов измерительных WST Ревизор модели WSTR-EP.

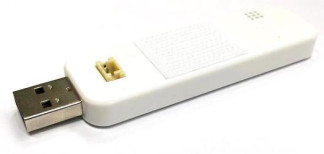

б) с внешним аккумулятором Рисунок 1 - Общий вид тегов WST-EP
Рисунок 2 - Общий вид менеджера тегов WST-ETM
Пломбирование WST-EP и WST-ETM не предусмотрено. Заводской номер наносится в виде наклейки на корпусе тегов WST-EP и менеджеров WST-ETM. Конструкция средств измерений не предусматривает нанесение знака поверки на средство измерений
Программное обеспечение (ПО) комплексов измерительных WST Ревизор модели WSTR-EP предназначено для обеспечения работы всех компонентов комплекса и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО тегов WST-EP и менеджеров WST-ETM находится в ПЗУ микроконтроллеров каждого тега и каждого менеджера и не доступно для внешней модификации.
Внешнее ПО комплексов измерительных WST Ревизор модели WSTR-EP реализовано в виде веб-сервиса WST_WebUI, размещено на жёстком диске корпоративного веб-сервера НТЛ «ЭлИн» и доступно по адресу https://elin.ru/wst/.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенного ПО тегов WST-EP представлены в таблице 1.
Идентификационные данные встроенного ПО менеджеров WST-ETM представлены в таблице 2.
| Таблица 1 | |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MyTagList.Tag |
| Номер версии (идентификационный номер) ПО, не ниже | 4 |
| Цифровой идентификатор программного обеспечения | 102 |
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MyTagList.ethAccount+ TagManagerEntry |
| Номер версии (идентификационный номер) ПО, не ниже | 7 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Идентификационные данные внешнего ПО комплексов измерительных WST Ревизор модели WSTR-EP представлены в таблице 3.
Таблица 3
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | WST WebUI |
| Номер версии (идентификационный номер) ПО, не ниже | 2001.04 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Метрологические характеристики тегов WST-EP, входящих в состав комплексов измерительных WST Ревизор модели WSTR-EP, приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -40 до +85 |
| Пределы допускаемой абсолютной погрешности при измерении температуры в зависимости от диапазона измерения, °C: | ±1,2 (от -40 до -30 °С включ.) ±1,0 (св. -30 до -15 °С включ.) ±0,8 (св. -15 до 0 °С включ.) ± 0,5 (св. 0 до +65 °С включ.) ± 0,9 (св. +65 до +85 °C) |
| Наименование характеристики | Значение |
| Разрешающая способность при измерении температуры, °С | 0,02 |
| Диапазон измерений относительной влажности, % | от 5 до 95 |
| Пределы допускаемой абсолютной погрешности при измерении относительной влажности, % (в диапазоне температур от +5 до +85 °С) | ±5,0 |
| Разрешающая способность при измерении относительной влажности, % | 0,12 |
Основные технические характеристики тегов WST-EP, входящих в состав комплексов измерительных WST Ревизор модели WSTR-EP, приведены в таблице 5.
Таблица 5
| Наименование характеристики | Значение |
| Диапазон показаний относительной влажности, % | от 0 до 100 |
| Программируемый интервал между измерениями, мин | 0,5; 1; 2; 5; 10; 15; 30; 60; 240 |
| Количество накопленных результатов температуры и влажности при отсутствии радиосвязи с менеджером, шт. | 16312 |
| Количество программируемых пределов при контроле температур/влажности | один верхний и один нижний |
| Диапазон частот, используемый при радиообмене, МГц | от 431,04 до 439,36 |
| FCC-идентификатор модели беспроводного устройства | ZGW15 |
| Предельная дальность связи с менеджером при прямой видимости и настройках по умолчанию, м | 200 |
| Электропитание | от 3,0 до 5,5 В USB-порт компьютера/зарядного устройства, либо любой внешний источник питания |
| Габаритные размеры, не более, мм | 90x24x8,4 |
| Масса, не более, г | 15 |
| Средняя наработка до отказа, ч, не менее | 40 000 |
| Средний срок службы, лет, не менее | 6 |
Основные технические характеристики менеджеров WST-ETM, входящих в состав комплексов измерительных WST Ревизор приведены в таблице 6.
Таблица 6
| Наименование характеристики | Значение |
| Диапазон частот, используемый при радиообмене, МГц | от 431,04 до 439,36 |
| Максимальная мощность передатчика, мВт | 1 |
| Максимальное число тегов WST-#, обслуживаемых одним менеджером | 40 |
| FCC-идентификатор модели беспроводного устройства | ZGW004 |
| Тип Ethernet-порта | 10Base-T (Сервер DHCP, порты: 80 и 6667) |
| Входное напряжение питания, В | от 4,5 до 5,5 |
| Максимальный ток потребления, не более, мА | 300 |
| Температура окружающего воздуха, °С | от +10 до +35 |
| Относительная влажность воздуха, не более, % | 80 |
| Габаритные размеры, мм (длина х ширина х высота) | 48x55x22 |
| Масса без сетевого адаптера и кабелей питания и подключения, г | 55 |
наносится на титульный лист (в правом верхнем углу) паспорта на комплексы измерительные WST Ревизор типографским способом, а также на корпуса менеджеров и тегов посредством наклейки соответствующих номерных этикеток.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс измерительный WST Ревизор модели WSTR-EP тег модификации WST-EP в составе: | - | 1 шт. (по дополнительному заказу допускается изменение количества поставляемых единиц наименования) |
| Литий-полимерный аккумулятор | - | 1 шт. (в соответствии с количеством тегов WST-EP в заказе) |
| Сетевой адаптер питания с USB-выходом питания | - | 1 шт. (по дополнительному заказу допускается изменение количества поставляемых единиц наименования) |
| Менеджер WST-ETM | - | 1 шт. |
| Сетевой адаптер питания с USB-выходом | - | 1 шт. |
| Кабель USB/mini USB | - | 1 шт. |
| Ethernet-пачкорд | - | 1 шт. |
| Руководство по эксплуатации | 4211-00775525306-20 РЭ | 1 экз. (*) |
| Паспорт | ПС 4211-00775525306-20 | 1 экз. (**) |
| Примечания: ( ) - Доступно для свободного скачивания на сайте изготовителя. (**) - На комплекс в комплекте с тегами в кол-ве не более 20 шт. | ||
приведены в Разделе 2 Руководства по эксплуатации 4211-007-75525306-20 РЭ.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов.
ТУ 4211-007-75525306-20 Комплексы измерительные WST Ревизор модели WSTR-EP. Технические условия.
