Номер в госреестре 82101-21
Наименование СИ Осциллографы цифровые
Обозначение типа СИ MXR054A, EXR054A, MXR058A, EXR058A, MXR104A, EXR104A, MXR108A, EXR108A, MXR204A, EXR204A, MXR208A, EXR208A, MXR254A, EXR254A, MXR258A, EXR258A, MXR404A, MXR408A, MXR604A, MXR608A
Изготовитель "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Год регистрации 2021
Срок свидетельства 01.07.2026
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы цифровые MXR054A, EXR054A, MXR058A, EXR058A, MXR104A, EXR104A, MXR108A, EXR108A, MXR204A, EXR204A, MXR208A, EXR208A, MXR254A, EXR254A, MXR258A, EXR258A, MXR404A, MXR408A, MXR604A, MXR608A (далее -осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.

Описание

Принцип действия осциллографа основан на высокоскоростном (16 Гвыб/с) аналогоцифровом преобразовании (разрядностью 10 бит) входного сигнала в реальном масштабе времени, предварительной аппаратной обработке сигнала и записи выборки сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статистическая обработка с выводом результатов обработки на экран осциллографа. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.

Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении. Основные метрологические характеристики моделей осциллографов серий MXR, EXR различаются между собой по полосе пропускания и количеством каналов (см. таблицу 1).

На передней панели осциллографа расположены: цветной сенсорный ЖК-дисплей; органы управления, позволяющие выбирать режим работы и установку параметров; 2 разъема USB 3.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; входные разъемы каналов осциллографа типа BNC с интерфейсами для подключения пассивных пробников; выводы для калибровки и заземления пассивных пробников.

На боковой панели осциллографа расположены вход питания, вход и выход опорного сигнала 10 МГц, выход тактового опорного сигнала, вход и выход внешнего сигнала запуска, разъемы VGA и DisplayPort для подключения внешних мониторов, 4 разъема USB 3.0 для подключения клавиатуры и мыши, разъемы порта USB 3.0 тип B, порта LAN, порта звуковой карты, разъем для подключения кабеля логического анализатора, выход сигнала генератора сигналов произвольной формы.

Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран. Осциллографы имеют возможность подключения и дистанционного управления через интерфейсы USB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.

Наименование

модели

Полоса пропускания (при входном сопротивлении 50 Ом), ГГц

Количество

каналов

MXR054A

EXR054A

0,5

4

MXR104A

EXR104A

1,0

MXR204A

EXR204A

2,0

MXR254A

EXR254A

2,5

MXR404A

4,0

MXR604A

6,0

MXR058A

EXR058A

0,5

8

MXR108A

EXR108A

1,0

MXR208A

EXR208A

2,0

MXR258A

EXR258A

2,5

MXR408A

4,0

MXR608A

6,0

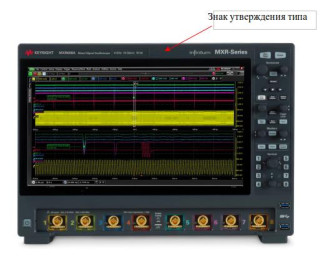

Внешний вид моделей осциллографа с указанием места размещения знака утверждения типа приведен на рисунках 1 - 3.

Схема пломбировки от несанкционированного доступа приведена на рисунке 4. Осциллографы могут иметь опции, приведённые в таблице 2.

Таблица 2 - Опции осциллографов цифровых

Опции осциллографов серии MXR

Опция

Описание опций

MXR2SSD

Твердотельный накопитель (съемный ) 1 ТБ

MXR2MSO

Логический анализатор на 16 цифровых каналов

N2756A

Пробник логического анализатора

MXR2WAV

Генератор сигналов произвольной формы

MXRMEM

Объем памяти осциллографа 400 Мвыб/канал

54609-61609

Измерительный калибровочный кабель

N2873A

Набор пассивных пробников (4 или 8 шт., в соответствии с количеством каналов): коэффициент деления 10 : 1, полоса частот от 0 до 500 МГц, максимальное напряжение ±400 В

MXR2BW-001

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 500 МГц до 1 ГГц

MXR2BW-002

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 500 МГц до 2 ГГц

Опции осциллографов серии MXR

Опция

Описание опций

MXR2BW-003

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 500 МГц до 2,5 ГГц

MXR2BW-004

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 500 МГц до 4 ГГ ц

MXR2BW-005

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 500 МГц до 6 ГГц

MXR2BW-006

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 1 ГГ ц до 2 ГГ ц

MXR2BW-007

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 1 ГГц до 2,5 ГГц

MXR2BW-008

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 1 ГГ ц до 4 ГГ ц

MXR2BW-009

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 1 ГГ ц до 6 ГГ ц

MXR2BW-010

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 2 ГГц до 2,5 ГГц

MXR2BW-011

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 2 ГГ ц до 4 ГГ ц

MXR2BW-012

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 2 ГГ ц до 6 ГГ ц

MXR2BW-013

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 2,5 ГГц до 4 ГГц

MXR2BW-014

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 2,5 ГГц до 6 ГГц

MXR2BW-015

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 4 ГГ ц до 6 ГГ ц

MXR2BW-016

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 500 МГц до 1 ГГц

MXR2BW-017

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 500 МГц до 2 ГГ ц

MXR2BW-018

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 500 МГц до 2,5 ГГц

MXR2BW-019

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 500 МГц до 4 ГГ ц

MXR2BW-020

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 500 МГц до 6 ГГц

MXR2BW-021

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 1 ГГ ц до 2 ГГ ц

MXR2BW-022

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 1 ГГц до 2,5 ГГц

MXR2BW-023

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 1 ГГ ц до 4 ГГ ц

MXR2BW-024

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 1 ГГ ц до 6 ГГ ц

MXR2BW-025

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 2 ГГц до 2,5 ГГц

Опции осциллографов серии MXR

Опция

Описание опций

MXR2BW-026

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 2 ГГ ц до 4 ГГ ц

MXR2BW-027

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 2 ГГ ц до 6 ГГ ц

MXR2BW-028

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 2,5 ГГц до 4 ГГц

MXR2BW-029

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 2,5 ГГц до 6 ГГц

MXR2BW-030

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 4 ГГ ц до 6 ГГ ц

MXR28CH-001

Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 500 МГц

MXR28CH-002

Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 1 ГГц

MXR28CH-003

Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 2 ГГц

MXR28CH-004

Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 2,5 ГГц

MXR28CH-005

Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 4 ГГц

MXR28CH-006

Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 6 ГГц

Опции осциллографов серии EXR

EXR2SSD-01T

Твердотельный накопитель (съемный ) 1 ТБ

EXR2MSO

Логический анализатор на 16 цифровых каналов

N2756A

Пробник логического анализатора

EXR2WAV

Генератор сигналов произвольной формы

EXR2MEM-001

Объем памяти осциллографа 200 Мвыб/канал

EXR2MEM-002

Объем памяти осциллографа 400 Мвыб/канал

N2873A

Набор пассивных пробников (4 или 8 шт., в соответствии с количеством каналов): коэффициент деления 10 : 1, полоса частот от 0 до 500 МГц, максимальное напряжение ±400 В

54609-61609

Измерительный калибровочный кабель

EXR2BW-001

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 500 МГц до 1 ГГц

EXR2BW-002

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 500 МГц до 2 ГГ ц

EXR2BW-003

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 500 МГц до 2,5 ГГц

EXR2BW-004

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 1 до 2 ГГ ц

EXR2BW-005

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 1 до 2,5 ГГц

EXR2BW-006

Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 2 до 2,5 ГГц

EXR2BW-007

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 500 МГц до 1 ГГц

Опции осциллографов серии EXR

Опция

Описание опций

EXR2BW-009

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 500 МГц до 2,5 ГГц

EXR2BW-010

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 1 ГГ ц до 2 ГГ ц

EXR2BW-011

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 1 ГГц до 2,5 ГГц

EXR2BW-012

Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 2 ГГц до 2,5 ГГц

EXR28CH-001

Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 500 МГц

EXR28CH-002

Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 1 ГГц

EXR28CH-003

Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 2 ГГц

EXR28CH-004

Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 2,5 ГГц

Знак утверждения типа

Программное обеспечение

Осциллографы имеют встроенное программное обеспечение (ПО), изменение метрологически значимой части ПО осциллографа невозможно. Метрологически значимая часть ПО осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.

Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Характеристики ПО осциллографов приведены в таблице 3.

Таблица 3 — Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Infiniium MXR-Series Real-Time Oscilloscopes Software

Номер версии (идентификационный номер) ПО

не ниже 11.00.02105

Цифровой идентификатор ПТ (контрольная сумма исполняемого кода)

-

Таблица 4 - Метрологические характеристики

Наименование

характеристики

Значение

Модель

MXR054A

EXR054A

MXR104A

EXR104A

MXR204A

EXR204A

MXR254A

EXR254A

MXR404A

MXR604A

Количество

каналов

4

Модель

MXR058A

EXR058A

MXR108A

EXR108A

MXR208A

EXR208A

MXR258A

EXR258A

MXR408A

MXR608A

Количество

каналов

8

Номинальное входное сопротивление ^вх), переключаемое, Ом

50;

1 • 106

Верхняя граничная частота полосы пропускания ^в), ГГц, не менее:

Rвх = 50 Ом Rвх = 1 МОм

0,5

1,0

2,0

2,5

4,0

6,0

0,5

Время

нарастания

переходной

характеристики

(Тпх), пс, не

более1)

Rвх = 50 Ом Rвх = 1 МОм

860,0

430,0

215,0

172,0

107,5

71,7

860,0

Среднеквадратическое значение собственных шумов (№с) в

зависимости от коэффициента отклонения (Ко), мВ:

1,2 мВ/дел 5 мВ/дел 10 мВ/дел 20 мВ/дел 50 мВ/дел 100 мВ/дел 1 В/дел

0,063

0,070

0,081

0,122

0,328

0,681

5,070

0,073

0,081

0,099

0,156

0,401

0,821

6,330

0,091

0,102

0,131

0,209

0,520

1,060

8,400

0,100

0,112

0,144

0,233

0,569

1,170

9,310

0,132

0,149

0,189

0,297

0,719

I,460

II,910

0,193

0,216

0,251

0,401

0,971

2,030

16,260

Наименование характеристики

Значение

Диапазон установки коэффициентов отклонения (Ко), мВ/дел при Rвх = 50 Ом

от 1 до 1000

при Rвх = 1 МОм

от 1 до 5000

Пределы допускаемой относительной погрешности коэффициента отклонения (5Ко), %: для Ко >2 мВ/дел

±2,0

для Ко <2 мВ/дел

±2,0-2[мВ/дел]/Ко[мВ/дел]

Разрешение по вертикали (R) без усреднения, мВ: для Ко >2 мВ/дел

10-3'-8[дел]-Ко[мВ/дел]

для Ко <2 мВ/дел

1,6-10‘2

Разрешение по вертикали (R) с усреднением 256 и более раз, мВ: для Ко >2 мВ/дел

1,6'-10'5'-8[дел]-Ко[мВ/дел]

для Ко <2 мВ/дел

2,5-10'5

Диапазон установки постоянного смещения (Исм), при Rвх = 50 Ом, мВ: для Ко < 55 мВ/дел

±0,8-103

для 55 мВ/дел < Ко < 120 мВ/дел

±1,6-103

для 120 мВ/дел < Ко < 260 мВ/дел

±3,2-103

для Ко > 260 мВ/дел

±4>103

Диапазон установки постоянного смещения (Шм), при Rвх = 1 МОм, мВ: для Ко < 10 мВ/дел

±5>103

для 10 мВ/дел < Ко < 200 мВ/дел

±2,0^104

для Ко > 200 мВ/дел

±4,0^ 104

Пределы допускаемой абсолютной погрешности установки постоянного смещения (АПсм) в зависимости от Псм, мВ: для Псм < 2 В

±(0,01 Шм+0,1 [дел] ^Ко[мВ/дел]+2)

для исм > 2 В

±(0,015^ Шм+0,1 [дел] -Ко[мВ/дел]+2)

Расчетное значение пределов допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ:

- двумя курсорами

±(8[дел]Ко[мВ/дел] • 8Ко/100[%]+R)

- одним курсором

±(8[дел]Ко[мВ/дел] • 5Ко/100[%]+АП

см+ 0,5R)

Наименование характеристики

Значение

Диапазон установки коэффициентов развертки, с/дел

от 5-10'12 до 2-102

Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора2) :

-    в первый год после производства

-    после первого года эксплуатации и калибровки временной шкалы осциллографа2-*

±8,010-9 ±8,3 • 10-8

Синхронизация

Виды запуска

Автоматический, ждущий, однократный, внешний

Источники запуска

все каналы, вход внешнего запуска (AUX Trig In)

Диапазон частот синхронизации при внешнем запуске, ГГц:

-    для осциллографов серии EXR

-    для осциллографов серии MXR

от 0 до 2,5 от 0 до 6,0

Диапазон уровней сигнала синхронизации:

-    в режиме внутренней синхронизации

-    в режиме внешней синхронизации

±4 деления от центра экрана

от минус 5 до 5 В при максимальной амплитуде не более 5 В

Логический анализатор (опции EXR2MSO, MXR2MSO)

Входное сопротивление пробника, номинальное значение, кОм

от 98 до 102

Диапазон входного напряжения (установленного порогового уровня срабатывания), В

от -10 до 10

Число логических каналов

16

Диапазон устанавливаемого пользователем порогового уровня срабатывания (Цп) с шагом 0,01В, В

от -8 до 8

Пределы допускаемой абсолютной погрешности установки порогового уровня срабатывания, определяемого пользователем, В

±(0,03-Ш+0,1)

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- длина

327

- ширина

443

- высота

223

Масса, кг, не более:

- для 4-канальных моделей

13,8

- для 8-канальных моделей

14,5

Питание от сети переменного тока при частоте 50 Гц, В

от 100 до 240

Потребляемая мощность, ВА, не более:

- для 4-канальных моделей

450

- для 8-канальных моделей

650

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от +18 до +28

- относительная влажность окружающего воздуха, %, не

более

80

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится на переднюю панель осциллографа методом шелкографии, а также на титульный лист руководства по эксплуатации (в верхнем левом углу) типографским способом.

Комплектность

Таблица 6 Комплектность средства измерений

Наименование

Обозначение

Количество

Осциллограф цифровой (MXR054A, EXR054A, MXR058A, EXR058A, MXR104A, EXR104A, MXR108A, EXR108A, MXR204A, EXR204A, MXR208A, EXR208A, MXR254A, EXR254A, MXR258A, EXR258A, MXR404A, MXR408A, MXR604A, MXR608A)

1 шт. (по заказу)

Руководство по эксплуатации

1 экз.

Методика поверки

MXR-20-01 МП

1 экз.

Кабель питания

-

1 шт.

Набор аксессуаров (переходы и динамометрические ключи, в зависимости от модели)

-

1 шт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Государственная поверочная схема для средств измерений импульсного

э

л    Техническая документация изготовителя

е к т р Т/Г

82101-21
Номер в ГРСИ РФ:
82101-21
Производитель / заявитель:
"Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Год регистрации:
2021
Cрок действия реестра:
01.07.2026
Похожие СИ
84783-22
84783-22
2022
Компания "Keysight Technologies, Inc.", США; Завод-изготовитель: "Keysight Technologies Malaysia Sdn. Bhd", Малайзия
Срок действия реестра: 28.02.2027
84619-22
84619-22
2022
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 03.03.2027
85304-22
85304-22
2022
Teledyne LeCroy, Inc., США
Срок действия реестра: 15.04.2027
85334-22
85334-22
2022
"SIGLENT TECHNOLOGIES CO., LTD.", Китай
Срок действия реестра: 20.04.2027
86212-22
86212-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 01.11.2026
86789-22
86789-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 31.05.2027
87133-22
87133-22
2022
Унитарное предприятие "Завод СВТ", Республика Беларусь
Срок действия реестра: 14.02.2027
81340-21
81340-21
2021
Yokogawa Test & Measurement Corporation, Япония
Срок действия реестра: 29.03.2026
81735-21
81735-21
2021
Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия
Срок действия реестра: 05.05.2026
65049-21
65049-21
2021
Открытое акционерное общество "Минский научно-исследовательский приборостроительный институт" (ОАО "МНИПИ"), Республика Беларусь
Срок действия реестра: 25.03.2026
