| Номер в госреестре | 82108-21 |
| Наименование СИ | Весы электронные |
| Обозначение типа СИ | PR-C |
| Изготовитель | "CAS Corporation", Республика Корея |
| Год регистрации | 2021 |
| Срок свидетельства | 07.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы электронные PR-С (далее весы) предназначены для определения массы груза.
Конструктивно весы состоят из грузоприемного устройства (ГПУ), которое состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком. Управление работой весов осуществляется с помощью клавиатуры, расположенной на корпусе весов.
Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее весов.

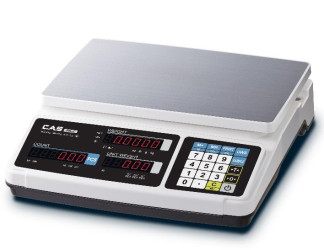

Общий вид весов представлен на рисунке 1.
Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и Т.2.7.2.2);
- устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2).
В весах предусмотрен счетный режим, который предполагает определение количества изделий весовым методом. С помощью клавиатуры или путем взвешивания партии заведомо известного количества изделий рассчитывается и вводится в память весов значение массы одного изделия. В последующем на платформу весов кладется искомое количество изделий и на дисплее высвечивается их измеренное количество, а также масса одного изделия и их общая масса.
Весы могут быть оснащены интерфейсом RS 232 для связи с периферийными устройствами (например, персональный компьютер, принтер).
Обозначение модификаций весов имеет вид PR-Xi C Х2, где:
PR-C - тип весов;
Xi - обозначение максимальной нагрузки (Max), в килограммах;
X2 - (LCD) (если присутствует) - модификация весов с жидкокристаллическим дисплеем.
Отсутствие данного обозначения означает светодиодный дисплей.
Знак поверки наносится на свидетельство о поверке средств измерений, так как условия эксплуатации весов не обеспечивают его сохранность в течение всего интервала между поверками при нанесении на весы.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на нижней части корпуса весов. Защитная пло мба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы. Изменение ПО невозможно без применения специализированного оборудования производителя.
Рисунок 2 - Место пломбировки весов
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым. Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | PR Firmware |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 0Х* |
| Цифровой идентификатор ПО | отсутствует, исполняемый код недоступен |
| * Х - метрологически незначимая часть, Х=0^9 | |
Таблица 2 - Метрологические характеристики
| Метрологическая характеристика | PR-03C | PR-06C | PR-15C | PR-30C |
| 1 | 2 | 3 | 4 | 5 |
| Класс точности по ГОСТ OIML R 76-1-2011 | III | III | III | III |
| Максимальная нагрузка (Max), кг | 3 | 6 | 15 | 30 |
| Минимальная нагрузка (Min), г | 10 | 20 | 40 | 100 |
| 1 | 2 | 3 | 4 | 5 |
| Поверочный интервал (е), г | 0,5 | 1 | 2 | 5 |
| Действительная цена деления (d), г | 0,5 | 1 | 2 | 5 |
| Число поверочных интервалов (n) | 6000 | 6000 | 7500 | 6000 |
| Диапазон выборки тары | 100 % Max | 100 % Max | 100 % Max | 100 % Max |
Таблица 3 - Пределы допускаемой абсолютной погрешности (mpe) при первичной поверке
| Модификация | Для нагрузок m, кг | mpe, г |
| от 0,01 до 0,25 включ. | ±0,25 | |
| PR-03C | св. 0,25 до 1,0 включ. | ±0,50 |
| св. 1,0 до 3,0 включ. | ±0,75 | |
| от 0,02 до 0,5 включ. | ±0,5 | |
| PR-06C | св. 0,5 до 2,0 включ. | ±1,0 |
| св. 2,0 до 6,0 включ. | ±1,5 | |
| от 0,04 до 1,0 включ. | ±1,0 | |
| PR-15C | св. 1,0 до 4,0 включ. | ±2,0 |
| св. 4,0 до 15,0 включ. | ±3,0 | |
| от 0,1 до 2,5 включ. | ±2,5 | |
| PR-30C | св. 2,5 до 10,0 включ. | ±5,0 |
| св. 10,0 до 30,0 включ. | ±7,5 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.
Таблица 4 - Технические характеристики PR-C
| Наименование характеристики | |
| Диапазон рабочих температур, °С | от -10 до +40 |
| Параметры электрического питания: | |
| Напряжение, В | от 187 до 242 |
| Частота, Гц | от 49 до 51 |
| Г абаритные размеры, мм, не более | 335x350x120 |
| Масса, кг, не более | 3,7 |
наносится на титульный лист руководства по эксплуатации и маркировочную табличку, расположенную на корпусе весов.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы | PR-C | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Примечание - вместо бумажного носителя руководство по эксплуатации может предоставляться в электронном виде | ||
приведены в разделе 2 «Использование по назначению» Руководства по эксплуатации.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
Государственная поверочная схема для средств измерения массы (Приказ Росстандарта №2818 от 29.12.2018 г.);
Техническая документация фирмы «CAS Corporation», Республика Корея.
| Зарегистрировано поверок | 204 |
| Поверителей | 21 |
| Актуальность данных | 21.11.2024 |
