Установка передвижная поверочная ППУ, 82114-21

Назначение

Установка передвижная поверочная ППУ (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости.

Описание

Принцип действия установки основан на воспроизведении единиц объема жидкости в потоке и объемного расхода жидкости с помощью гидравлического тракта, системы управления, регулирования, сбора и обработки информации, и измерений расхода жидкости и количества жидкости в потоке средствами измерений.

Установка состоит из блока измерительных линий (далее - БИЛ) на рамном основании, блока измерений показателей качества (далее - БИК) нефтепродукта в обогреваемом шкафу, блока управления в обогреваемом шкафу, полуприцепа тентованного автомобильного, служащего платформой для установки и комплекта запасных частей.

Дополнительно в состав установки входят системы стабилизации расхода измеряемой среды, управления, регулирования, сбора и обработки информации. Объем и объемный расход жидкости в потоке вычисляется системой управления, регулирования, сбора и обработки информации.

БИЛ состоит из входного и выходного коллекторов и двух измерительных линий (далее - ИЛ) - ИЛ 1 и ИЛ 2. В состав каждой ИЛ входят:

-    преобразователь расхода жидкости ультразвуковой DFX-ММ (регистрационный номер 57471-14) с номинальным диаметром DN 150, установленный на ИЛ 2, и DN 300, установленный на ИЛ 1.

-    датчик температуры TMT142R (регистрационный номер 63821-16);

-    термометр электронный «ExT-01» (регистрационный номер 44307-10);

-    датчик давления Метран-150 (регистрационный номер 32854-13);

-    манометр показывающий МП (регистрационный номер 59554-14).

В БИК установлены следующие средства измерений и технические средства:

-    преобразователь плотности и расхода CDM (регистрационный номер 63515-16), модели CDM100P;

-    расходомер-счетчик ультразвуковой OPTISONIC 3400 (регистрационный номер 57762-14);

-    датчик температуры TMT142R (регистрационный номер 63821-16);

-    термометр электронный «ExT-01» (регистрационный номер 44307-10);

-    датчик давления Метран-150 (регистрационный номер 32854-13);

-    манометр показывающий МП (регистрационный номер 59554-14).

Блок управления включает в себя систему управления, регулирования, сбора и обработки информации реализованной на базе комплекса измерительно-вычислительного ТН-01 (регистрационный номер 67527-17).

Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные значения с поверяемых средств измерений и средств измерений установки.

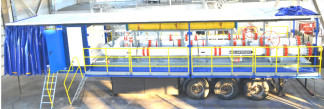

Общий вид установки представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведена на рисунке 2.

Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения преобразователя расхода жидкости ультразвукового DFX-ММ, входящего в состав установки, с нанесением знака поверки на пломбу. Средства измерений температуры, давления, плотности измеряемой среды, а также комплекс измерительно-вычислительный ТН-01 пломбируются в соответствии с описанием типа на конкретное средство измерений.

Место пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места

нанесения знака поверки

Заводской номер установки наносится на фирменную табличку химическим способом. Табличка крепится к дверце шкафа БИК. Схема нанесения заводского номера на установку представлена на рисунке 3.

Программное обеспечение

Программное обеспечение установок автономное.

Функциями программного обеспечения является сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, управления, сбора и обработки информации.

Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на фирменную табличку, закрепленную на дверце шкафа БИК, в верхнем правом углу в виде наклейки, а также в верхнюю часть по центру титульных листов руководства по эксплуатации и паспорта типографским способом.

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
