| Номер в госреестре | 82115-21 |
| Наименование СИ | Установка поверочная для счетчиков газа |
| Обозначение типа СИ | УПСГ-0,1/1000 |
| Изготовитель | Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Кемеровской области" (ФБУ "Кемеровский ЦСМ"), г. Кемерово |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная для счетчиков газа УПСГ-0,1/1000 (далее - установка) предназначена для воспроизведения объемного расхода и объема газа.
Принцип действия установки основан на сравнении пропущенного через установку контрольного объёма воздуха с показаниями поверяемого средства измерений, включенного последовательно в измерительную магистраль.
В качестве рабочей (поверочной) среды используется воздух, забираемый из помещения, где проходит поверка.
В качестве эталонных преобразователей расхода в установке применяются критические сопла. Создание требуемого значения расхода воздуха осуществляется включением одного критического сопла с требуемой расходной характеристикой.
Установка состоит из соплового блока, пульта управления и измерений параметров, прямых участков трубопровода, четырех компрессоров, соединительных трубопроводов, монтажного стола.
В состав соплового блока входят набор критических сопел и узел крепления сопла в измерительной магистрали установки.
В состав пульта управления и измерений параметров входят следующие средства измерений параметров рабочей (поверочной) среды в процессе поверки:
- секундомер электронный с таймерным выходом СТЦ-2, регистрационный № 12112-90;
- вакуумметр ВП3-УУ2, регистрационный № 10135-85;
- тягомер ТмМП-52-М2, регистрационный № 1491-93;
- вакуумметр сигнализирующий ДВ 2005Сг, регистрационный № 4041-93;
- термогигрометр ИВА-6, регистрационный № 46434-11.
Компрессоры предназначены для создания требуемого расхода и поддержания необходимой величины вакуума за критическими соплами.

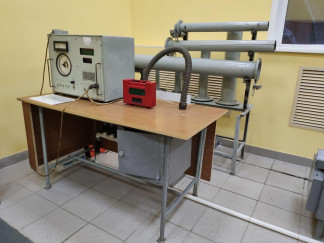

Общий вид установки представлен на рисунках 1 и 2.
Пломбирование установки не предусмотрено. Обеспечена возможность пломбирования, нанесения знаков поверки в виде оттисков поверительных клейм или наклеек на средства измерений, входящие в состав установки.
Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95 при поверке бытовых счетчиков, 0,3%
Диапазон измерений: от 0,025 до 897,2 м3/ч
Номер:_1_6_
Дата выпуска: 2020 г._
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизведения объемного расхода, м3/ч | от 0,025 до 897,2 |
| Доверительные границы относительной погрешности воспроизведения объема и объемного расхода при доверительной вероятности 0,95 при поверке бытовых счетчиков, % | ±0,3 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество одновременно поверяемых счётчиков газа, шт. | 1 |
| Поверочная среда | атмосферный воздух |
| Диапазон температуры поверочной среды, °С | от +10 до +30 |
| Напряжение питающей сети переменного тока, В - компрессоров | ^«п+10% 380-15% |
| - пульта управления и измерений параметров | оог\+10% 220-15% |
| Потребляемая мощность, кВт, не более - компрессоров - пульта управления и измерений параметров | 35 1,0 |
| Частота питающей сети, Гц | 50±1 |
| Масса установки без компрессоров, кг с компрессорами, кг | 400 1200 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 15000 |
| Условия эксплуатации: температура окружающего воздуха, оС относительная влажность, % атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 106,7 |
наносится на информационную табличку, титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность установки поверочной для счетчиков газа УПСГ-0,1/1000 приведена в таблице 3.
Таблица 3 - Комплектность установки
| Наименование | Обозначение | Количество |
| Установка поверочная для счетчиков газа УПСГ-0,1/1000, заводской № 16 | 1 шт. | |
| Установка поверочная для счетчиков газа УПСГ-0,1/1000. Руководство по эксплуатации. | ГМ 008.00.00.00 РЭ | 1 экз. |
| Установка поверочная для счетчиков газа УПСГ-0,1/1000. Паспорт. | ГМ 008.00.00.00 ПС | 1 экз. |
| ГСИ. Установка поверочная для счетчиков газа УПСГ-0,1/1000. Методика поверки. | МП 1251-13-2020 | 1 экз. |
приведены в пункте 6 ГМ 008.00.00.00 РЭ «Установка поверочная для счетчиков газа УПСГ-0,1/1000. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к установке поверочной для счетчиков газа УПСГ-0,1/1000
Приказ Росстандарта от 29.12.2018 №2825 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»
