| Номер в госреестре | 82116-21 |
| Наименование СИ | Газоанализаторы стационарные |
| Обозначение типа СИ | ИГАС IR-DGA-7G |
| Изготовитель | Общество с ограниченной ответственностью "Левин Фотоникс" (ООО "Левин Фотоникс"), Московская обл., г. Фрязино |
| Год регистрации | 2021 |
| Срок свидетельства | 07.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы стационарные ИГАС IR-DGA-7G (далее - газоанализаторы) предназначены для измерений объемной доли водорода (H2), метана (CH4), этана (C2H2), этилена (C2H4), ацетилена (C2H6), оксида углерода (CO), диоксида углерода (CO2), воды (Н2О) в равновесной газовой фазе над поверхностью трансформаторного масла в маслонаполненном оборудовании.
Принцип действия газоанализаторов основан на том, что растворенные газы извлекаются из масла в газовую фазу методом вакуумирования. В качестве газочувствительных измерительных преобразователей используются оптические, электрохимические и полупроводниковые модули.
Газоанализаторы представляют собой стационарные автоматические приборы циклического действия.
Конструктивно газоанализаторы выполнены одноблочным в металлическом корпусе. На лицевом панели расположены индикаторы наличия питания и состояния газоанализаторов (работа-авария) и сенсорный дисплей для контроля и управления. Внутри газоанализаторов расположен узел пробозабора, система извлечения пробы газа из масла и газоизмерительные модули.
Газоанализаторы могут иметь от одного до семи измерительных модулей, что позволяет измерять от одного до семи компонентов одновременно. Количество измерительных модулей определяется при заказе.
Общий вид газоанализаторов представлен на рисунках 1.
Пломбирования газоанализаторов не предусмотрено.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в соответствии с действующим законодательством. Нанесение знака поверки на газоанализаторы не предусмотрено.

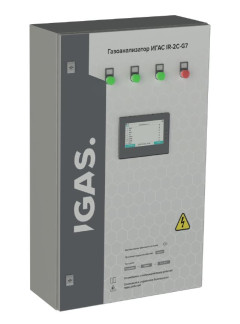

Рисунок 1 - Общий вид Газоанализаторов стационарных ИГАС IR-DGA-7G
Я F р 8 j
Газоанализаторы имеют встроенное программное обеспечение DGA (далее - ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов. ПО выполняет следующие основные функции:
- управление компонентами газоанализатора
- расчет содержания определяемого компонента;
- обработка калибровочных констант;
- контроль внутренних параметров газоанализатора (работоспособность излучателя и приемника, целостность памяти, внутренние ошибки).
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | DGA |
| Номер версии (идентификационный номер) ПО | не ниже DGA-1.61 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 9f7855bc4f5dc7295d377a785e2bd44 |
| Алгоритм вычисления цифрового идентификатора ПО | MD5 |
Таблица 2 - Метрологические характеристики_
| Определяемый компонент | Диапазон измерений определяемого компонента | Пределы допускаемой приведенной1) погрешности, % | Время установления показаний Т0,9, с, не более |
| Водород (H2) | от 0 до 5000 млн-1 (от 0 до 0,5 % об.д.) | ±5 | 50 |
| Определяемый компонент | Диапазон измерений определяемого компонента | Пределы допускаемой приведенной1) погрешности, % | Время установления показаний То,9, с, не более |
| Метан (CH4) | от 0 до 10000 млн-1 (от 0 до 1 % об.д.) | ||
| Этан (C2H2) | от 0 до 10000 млн-1 (от 0 до 1 % об.д.) | ||
| Этилен (C2H4) | от 0 до 10000 млн-1 (от 0 до 1 % об.д.) | ||
| Ацетилен (С2Ш) | от 0 до 5000 млн-1 (от 0 до 0,5 % об.д.) | ±5 | 50 |
| Оксид углерода (CO) | от 0 до 10000 млн-1 (от 0 до 1 % об.д.) | ||
| Диоксид углерода (CO2) | от 0 до 10000 млн-1 (от 0 до 1 % об.д.) | ||
| Вода (H2O) | от 0 до 100 млн-1 (от 0 до 0,01 % об.д.) | ||
| 1) - приведенная погрешность нормирована к верхнему значению диапазона измерений | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинахглубина), мм, не более | 1000x600x300 |
| Масса, кг, не более | 50 |
| Условия эксплуатации: - температура окружающей среды, °C - относительная влажность (без конденсации влаги), % не более - атмосферное давление, кПа | от -60 до +60 98 от 90,6 до 107,0 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220+22-33 50±1 |
| Потребляемая мощность, ВА, не более | 300 |
| Степень защиты по ГОСТ 14254-2015 | IP 65 |
| Время прогрева, ч, не более | 5 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 30 160 000 |
наносится на титульный лист руководства по эксплуатации типографским методом и на табличку на корпусе газоанализатора.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор стационарный ИГАС IR-DGA-7G | - | 1 шт. |
| Руководство по эксплуатации | 4215-003-16777305-20 РЭ | 1 экз. |
| Паспорт | 4215-003-16777305-20 ПС | 1 экз. |
| Методика поверки | МП-223/10-2020 | 1 экз. |
приведены в руководстве по эксплуатации, раздел 4.
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ТУ 4215-003-16777305-20 Газоанализаторы стационарные ИГАС IR-DGA-7G. Технические условия
