| Номер в госреестре | 82117-21 |
| Наименование СИ | Установка поверочная передвижная на базе ультразвукового преобразователя расхода |
| Обозначение типа СИ | ГКС-1 "Прикамье" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ГКС" (ООО НПП "ГКС"), г. Казань |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная передвижная на базе ультразвукового преобразователя расхода ГКС-1 «Прикамье» (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц объемного и массового расходов жидкости, объема и массы жидкости в потоке.
Принцип действия установки основан на воспроизведении единиц объемного и массового расхода жидкости, объема и массы жидкости в потоке с помощью средств измерений расхода и объема жидкости, плотности, ручного регулятора расхода, системы сбора и обработки информации.
Установка состоит из средства измерений расхода и объема жидкости в потоке, средств измерений температуры, давления и плотности измеряемой среды, ручного регулятора расхода, системы сбора и обработки информации. Массовый расход жидкости и масса жидкости в потоке вычисляется системой сбора и обработки информации.
В качестве средства измерений расхода и объема жидкости в потоке в составе установки применяется один преобразователь расхода жидкости ультразвуковой DFX-MM-10 исполнения «Premium» (регистрационный номер 57471-14) с номинальным диаметром DN 250.
В качестве средств измерений температуры измеряемой среды применяются датчики температуры Rosemount 644 (регистрационный номер 63889-16), термометры электронные «ExT-01» (регистрационный номер 44307-10).
В качестве средств измерений давления измеряемой среды применяются датчики давления Метран-150 (регистрационный номер 32854-13), манометры МП показывающие и сигнализирующие (регистрационный номер 59554-14).
В качестве средства измерений плотности жидкости измеряемой среды применяется преобразователь плотности и расхода CDM (регистрационный номер 63515-16), модели СDM100P.
Система сбора и обработки информации реализована на базе комплекса измерительно-вычислительного (далее - ИВК) ИМЦ-07, распределенное исполнение 9 -модуль 1: настенный взрывозащищенный шкаф, модуль 2: переносной прибор (регистрационный номер 75139-19).
Установка обеспечивает выполнение следующих основных функций:
- измерение, воспроизведение, хранение и передача единиц объемного и массового расхода жидкости, объема и массы жидкости в потоке;
- в автоматическом режиме прием, обработка и сравнение полученных значений с поверяемых, калибруемых, контролируемых средств измерений и средств измерений установки;
- отображение (индикация), регистрация и архивирование результатов измерений;
- контроль значений величин, формирование и вывод на экран сообщений о выходе значений за установленные пределы;
- контроль метрологических характеристик расходомеров на месте эксплуатации без нарушения процесса измерений;
- формирование протоколов поверки и контроля метрологических характеристик расходомеров.

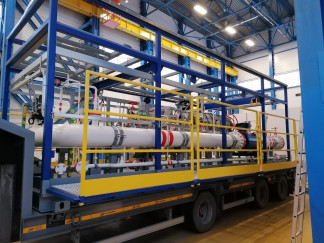

Общий вид установки представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведена на рисунке 2.
Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения преобразователя расхода жидкости ультразвукового DFX-ММ исполнения «Premium», входящего в состав установки, с нанесением знака поверки на пломбу.
Заводской номер установки нанесен лазерной гравировкой на маркировочную табличку, размещенную на верхнем швеллере каркаса. Место нанесения маркировочной таблички на установку представлено на рисунке 3.
Программное обеспечение установок автономное.
Функциями программного обеспечения (далее - ПО) является сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок, поверок и контроля метрологических характеристик, выполнения математической обработки результатов измерений, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами системы сбора и обработки информации.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | ИВК ИМЦ-07 | DFX-ММ 10 |
| Идентификационное наименование ПО | EMC07.Metrology. dll | TR7 |
| Номер версии (идентификационный номер) ПО | PX.7000.01.08 | V2_1 |
| Цифровой идентификатор ПО | 6CFE8968 | - |
В ПО предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий
| пользователя). Метрологические характеристики установки программного обеспечения. Технические характеристикиТаблица 2 - Метрологические характеристики | нормированы с учетом влияния |
| Наименование характеристики | Значение |
| Диапазон воспроизводимого объемного расхода жидкости, м3/ч | от 90 до 1850 |
| Диапазон воспроизводимого массового расхода жидкости, т/ч | от 73 до 1596 |
| Среднее квадратическое отклонение среднего арифметического при воспроизведении единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости, % | 0,03 |
| Пределы допускаемой относительной погрешности (доверительные границ суммарной погрешности) установки при измерении (воспроизведении единиц) массы и объема жидкости в потоке, массового и объемного расходов жидкости, % | ±0,10 |
| Наименование характеристики | Значение |
| Измеряемая среда | топливо дизельное ЕВРО по ГОСТ 32511-2013 (ЕН590:2009) |
| Температура измеряемой среды, °С | от -5 до +40 |
| Давление измеряемой среды, МПа, не более | 6,3 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 380 ±38; 220 ±22 |
| - частота, Гц | 50 ±1 |
| Потребляемая мощность, ВА, не более | 9 |
| Габаритные размеры установки, мм, не более | |
| - высота | 2920 |
| - ширина | 2550 |
| - длина | 7900 |
| Масса, кг, не более | 20000 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -34 до +39 |
| - относительная влажность окружающего воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 20000 |
наносится лазерной гравировкой на маркировочную табличку, закрепленную на верхнем швеллере каркаса, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и формуляра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная передвижная на базе ультразвукового преобразователя расхода | ГКС-1 «Прикамье», заводской номер 1319 | 1 шт. |
| Руководство по эксплуатации | 2100. 20.00.00.00.000 РЭ | 1 экз. |
| Формуляр | 2100.20.00.00.00.000 ФО | 1 экз. |
| Конструкторская документация | 2100. 20.00.00.00.000 СБ | 1 экз. |
| Методика поверки | МП 1261-1-2021 | 1 экз. |
приведены в разделе 13 «Использование по назначению» руководства по эксплуатации 2100.20 РЭ
Нормативные документы, устанавливающие требования к установке поверочной передвижной на базе ультразвукового преобразователя расхода ГКС-1 «Прикамье»
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
