Измерители температуры IТ-7, 82121-21

Измерители температуры 1Т-7 (далее - измерители) предназначены для измерений температуры газообразных, жидких, сыпучих сред и поверхности твердых тел.

Документы

Описание типа

Карточка СИ

Номер в госреестре	82121-21
Наименование СИ	Измерители температуры
Обозначение типа СИ	IТ-7
Изготовитель	Общество с ограниченной ответственностью Научно-производственная компания "РЭЛСИБ" (ООО НПК "РЭЛСИБ"), г. Новосибирск
Год регистрации	2021
Срок свидетельства	07.07.2026
МПИ (интервал между поверками)	2 года
Стоимость поверки	Узнать стоимость
Описание типа	скачать

Назначение

Описание

Принцип действия измерителей основан на измерении и преобразовании электрических сигналов преобразователей температуры и отображении значений на индикаторе.

Принцип действия преобразователей температуры измерителей основан на свойстве термопреобразователя сопротивления (ТС) изменять электрическое сопротивление с изменением температуры или на свойстве генерировать ЭДС при возникновении разности температуры между горячим спаем и свободными концами термопары (ТП).

Конструктивно измеритель выполнен в виде портативного ручного прибора и состоит из электронного блока со светодиодным индикатором, отсеком для элемента питания, кнопкой включения и жестко закрепленным зондом температуры. Исполнения измерителей различаются метрологическими характеристиками и габаритными размерами зонда.

Информация об исполнении измерителя зашифрована в коде полного условного обозначения

1	2	3	4	5	6
ТТ-7

1 - тип прибора: 1Т-7;

2 - тип зонда:

Pt - тип ТС Pt1000 ГОСТ 6651-2009;

K - термопара XA(K) ГОСТ Р 8.585-2001;

К-Н - высокотемпературный, термопара XA(K) ГОСТ Р 8.585-2001;

K-S - температуры поверхности, термопара XA(K) ГОСТ Р 8.585-2001;

3 - диаметр зонда, мм (Pt, К и К-Н);

4 - длина зонда, мм (Pt, К и К-Н);

5 - тип наконечника монтажной части зонда (Pt, К и К-Н):

R - закругленный;

N - с острым концом;

6 - номер технических условий: ТУ 26.51.51-052-57200730-2019

Маркировка измерителя выполнена на самоклеящейся стойкой к стиранию плёнке, которая наносится на корпус под крышкой фиксирующей элемент питания и содержит: обозначение - «IT-7»; тип чувствительного элемента (Pt, К, К-Н, K-S); заводской номер по принятой нумерации предприятия-изготовителя; дату изготовления (месяц и год). Знак поверки наносится на свидетельство о поверке или в паспорт.

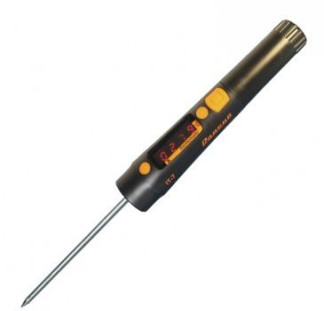

Общий вид средства измерений представлен на рисунке 1.

Рисунок 1 - Общий вид измерителей

Пломбирование измерителей температуры IT-7 не предусмотрено.

Программное обеспечение

Измеритель функционирует под управлением встроенного программного обеспечения, которое является неотъемлемой его частью. Программное обеспечение осуществляет функции сбора, обработки, и представления измерительной информации на светодиодном индикаторе. Конструкция измерителей исключает возможность несанкционированного влияния на ПО измерителей и измерительную информацию.

Защита программного обеспечения измерителей от преднамеренных или непреднамеренных изменений, соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Таблица 1- Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО, не ниже	ver. IT-7-Pt-3 (для Pt) ver. IT-7-K-250.3 (для K и K-S) ver. IT-7-K-400.3 (для K-Н )
Цифровой идентификатор ПО	-

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
ИсполнениеIT-7-	Pt	K	К-Н	К-S
Диапазоны измерений температуры, °С	от -70 до +200	от -50 до +900	от -50 до +1100	от -40 до +250
Пределы допускаемой основной абсолютной погрешности измерений температуры, °С	±(0,2+0,0015-\|Тизм.\|)	±(0,5+0,05-\|Тизм.\|) в диапазоне от -50 до 0 °С включ; ±(0,5+0,005-\|Тизм.\|) в диапазоне св. 0 до +1100 °С		±(0,5+0,01-\|Тизм.\|)
Пределы допускаемой дополнительной абсолютной погрешности, вызванной отклонением от нормальных условий на каждые 10 °С, °С	-	±0,2
Нормальные условия измерений: - диапазон температуры окружающего воздуха, °С - диапазон относительной влажности окружающего воздуха, % - атмосферное давление, кПа	от +15 до +25 до 80 от 84 до 106,7
Тизм - измеренное значение температуры

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Напряжение питания постоянным током, В (элемент питания типа ААА)	1,5
Габаритные размеры без зонда (длина х диаметр), мм, не более	136,5x26,5
зонд (диаметр хдлина), мм, не более конструктивное исполнение Pt, К, К-Н К-S (диаметр хдлинахвысота до конт. площадки) размер контактной площадки	1; 2; 3; 4; 5; 6 x от 120 до 1000 5x140x45 15
Минимальная глубина погружения термопреобразователя (мм)	40
Масса (без элем. питания), кг, не более	0,15
Наименьший разряд цифрового кода отсчетного устройства в режиме измерений	0,1
Компенсация свободных концов термопары	есть
Условия эксплуатации: - диапазон температуры окружающего воздуха, °С; - относительная влажность окружающего воздуха при температуре +25 °С, % - диапазон атмосферного давления, кПа	от -40 до +55 до 95 (без конденсации) от 84,0 до 106,7
Наработка на отказ, ч, не менее	44 000
Срок службы, лет, не менее	5

Знак утверждения типа

наносится на титульный лист типографским способом на руководство по эксплуатации и паспорт.

Комплектность

Таблица 4 - Комплектность измерителя

Наименование	Обозначение	Количество
Измеритель температуры *	IT-7	1 шт.
Элемент питания	Батарея тип ААА (1,5 В)	1 шт.
Паспорт для типа PT, K и К-Н Паспорт для типа K-S	РЭЛС.405119.001 ПС РЭЛС.405119.003 ПС	1 экз.
Методика поверки	МП 2411-0179-2021	1экз.
* тип измерителя в соответствии с заказом

Сведения о методах измерений

приведены в разделе 3 документов РЭЛС.405119.001 ПС «Измерители температуры IT-7» (мод. PT, K и К-Н ) и РЭЛС.405119.003 ПС «Измерители температуры IT-7» (мод. K-S).

Нормативные документы

ГОСТ 8.558- 2009 ГСИ. Государственная поверочная схема для средств измерений температуры ТУ 26.51.51-052-57200730-2019 Измерители температуры ТТ-7. Технические условия
