| Номер в госреестре | 82122-21 |
| Наименование СИ | Весы конвейерные |
| Обозначение типа СИ | Milltronics MSI, MMI, MCS |
| Изготовитель | Siemens AG, Германия; завод-изготовитель: фирма Siemens Canada Limited - Siemens Milltronics Process Instruments, Канада |
| Год регистрации | 2021 |
| Срок свидетельства | 07.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы конвейерные Milltronics MSI, MMI, MCS предназначены для измерения массы сыпучих материалов, транспортируемых ленточными конвейерами.
Принцип действия весов конвейерных Milltronics MSI, MMI, MCS (далее - весы) заключается в преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза в электрический сигнал, а также измерения скорости движения ленты с помощью датчика скорости, с последующим их преобразованием в цифровой вид интегратором. Масса сыпучего материала определяется как интегральное по времени значение произведения его линейной плотности и скорости движения конвейерной ленты.
Весы Milltronics MSI, MCS состоят из одного грузоприёмного устройства (одна роликоопора) (далее - ГПУ) с двумя встроенными весоизмерительными тензорезисторными датчиками G4-TBSP фирмы Group Four Transducers Inc., США, датчика скорости SITRANS WS 300 фирмы Siemens Canada Limited - Siemens Milltronics Process Instruments, Канада или Milltronics RBSS фирмы Siemens Canada Limited - Siemens Milltronics Process Instruments, Канада или Siemens Sensor and Communication Inc., Китай и интегратора Milltronics BW500 (BW500L) фирмы Siemens Canada Limited - Siemens Milltronics Process Instruments, Канада или SIWAREX WT241 фирмы Siemens Sensor and Communication Inc., Китай, в состав которого входит модуль многофункциональный SIWAREX WР241 (регистрационный №72345-18) фирмы Siemens AG, Германия или фирмы Siemens AG, Румыния с дисплеем Siemens Touch Panel. Весы Milltronics MMI состоят из двух ГПУ весов Milltronics MSI (две роликоопоры), смонтированных в ряд.

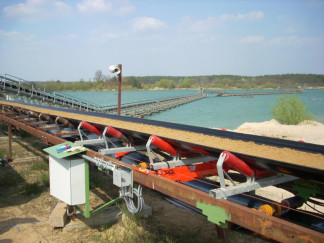

Общий вид весов представлен на рисунке 1 , общий вид ГПУ весов представлен на рисунке 2.
Общий вид интеграторов и схемы пломбирования представлены на рисунке 3. Знак поверки наносится на интегратор.
Пломбирование весов не предусмотрено. В целях предотвращения несанкционированных вмешательств к параметрам настройки проводят пломбирование интегратора после поверки. Место нанесения пломбы на интегратор Milltronics BW500 (BW500L) - винт крышки передней панели; у интегратора SIWAREX WT241 метрологически значимым является модуль SIWAREX WF241, механическая защита выполняется с помощью шильда-наклейки, устанавливаемой на переключатель на передней панели модуля.
Программное обеспечение весов (далее ПО) представлено встроенным и метрологически значимым ПО интеграторов.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее по запросу через меню интегратора.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Milltronics BW500 (BW500L) | SIWAREX WР241 | |
| Идентификационное наименование ПО | bw500.hex | FW 7MH4961-4AA01 |
| Номер версии (идентификационный номер) ПО | не ниже 3.13 | не ниже V1.0.1 |
| Цифровой идентификатор ПО | отсутствует, исполняемый код недоступен | |
Уровень защищённости встроенного ПО по Р 50.2.077-2014 соответствует высокому.
Таблица 2 - Метрологические характеристики весов
| Наименование характеристики | Значения для модификаций весов Milltronics | ||
| MMI | MSI | MCS | |
| Пределы допускаемой погрешности весов по ГОСТ 30124, % от измеряемой массы (*) | ±0,5; ±1,0; ±2,0 | ±1,0; ±2,0 | ±1,0; ±2,0 |
| Значения наибольшей линейной плотности (НЛП), кг/м, не более | 1250 | 1250 | 800 |
| Значения наименьшей линейной плотности (НмЛП), кг/м, не более | 20% от НЛП | ||
| Наименьший предел взвешивания (НмПВ), т | 0,1 от массы материала, взвешиваемого на весах в течение 1 часа при НЛП | ||
| * - предел допускаемой погрешности для конкретных весов указывается на маркировочной табличке, расположенной на ГПУ весов, и в паспорте на весы | |||
Таблица 3 - Технические характеристики весов
| Наименование характеристики | Значения для модификаций весов Milltronics | ||
| MMI | MSI | MCS | |
| Скорость конвейерной ленты, м/с, не более | 5 | 4 | |
| Угол наклона конвейерной ленты, °, не более | 20 | ||
| Угол наклона боковых роликоопор, °, не более | 30 | ||
| Ширина конвейерной ленты, мм | 500; 650; 800; 1000; 1200; 1400; 1600; 2000; 3000 | 400; 500; 650; 800;1000; 1200; 1400; 1600 | |
| Длина грузоприёмного устройства, м | от 0,5 до 1,5 | от 0,3 до 1,2 | |
| Диапазон рабочих температур, °С: - для ГПУ и датчика скорости - для интегратора Milltronics BW500 (BW500L) - для интегратора SIWAREX WT241 | от -10 до +40 от -20 до +50 от 0 до +40 | ||
| Масса ГПУ, кг, не более | 880 | 440 | 20 |
| Параметры электропитания: - напряжение переменного тока: напряжение, В частота, Гц - напряжение постоянного тока: WT241 BW500 (BW500L) | от 187 до 242 от 49 до 51 24 от 10 до 30 | ||
| Потребляемая мощность, ВА, не более | 55 | ||
| Средний срок службы, лет, не менее | 10 | ||
| Взрывобезопасность (ТР ТС 012/2011) | Сертификат соответствия №ЕАЭС RU C-DE.BH02.B. 00542/20 | ||
наносится на маркировочную табличку, расположенную на ГПУ весов, фотохимическим способом и на титульный лист Руководство по эксплуатации весов.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы в сборе | Milltronics MSI, MMI, MCS | 1 комплект |
| Руководство по эксплуатации весов Milltronics MSI, MMI Руководство по эксплуатации весов Milltronics MCS | A5E46595377-AC A5E33071768-AA | 1 экз. |
| Паспорт | 1 экз. | |
| Инструкция по эксплуатации на интегратор: - Milltronics BW500 (BW500L) или - SIWAREX WT241 | A5E33482052-AD A5E36046748A | 1 экз. |
| Руководство по эксплуатации на датчик скорости: - SITRANS WS 300 или - Milltronics RBSS | A5E45050935-AA A5E45419003-AA | 1 экз. |
приведены в разделе 6 Руководства по эксплуатации на интегратор BW500; разделе 7 Руководства по эксплуатации на интегратор WT241.
ГОСТ 30124-94 Весы и весовые дозаторы непрерывного действия. Общие технические требования;
Государственная поверочная схема для средств измерения массы (Приказ Росстандарта №2818 от 29.12.2018 г.);
Техническая документация фирмы-изготовителя Siemens AG, Германия.
| Зарегистрировано поверок | 57 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
