| Номер в госреестре | 82130-21 |
| Наименование СИ | Газосигнализатор |
| Обозначение типа СИ | GW 14 Z-R-DK с датчиками MF CO 50-DK, MF NO 20-DK |
| Изготовитель | "Мaile Gaswarnanlagеn GmbH & Co. KG", Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газосигнализатор GW 14 Z-R-DK с датчиками MF CO 50-DK, MF NO 20-DK предназначены для измерений объемной доли оксида углерода (CO, датчики MF CO 50-DK) и оксида азота (NO, датчики MF NO 20-DK) и выдачи сигнализации о превышении установленных пороговых значений объемной доли определяемых компонентов.
Принцип действия газосигнализатора GW 14 Z-R-DK с датчиками MF CO 50-DK, MF NO 20-DK (далее - газосигнализатор) электрохимический, основанный на измерении электрического тока, возникающего в электрохимической ячейке при взаимодействии с молекулами определяемого компонента.
Газосигнализатор представляет собой стационарный многоканальный прибор непрерывного действия.
Способ отбора пробы - диффузионный.
Конструктивно газосигнализатор выполнен многоблочным и состоят из блока управления и сигнализации GW 14 Z-R-DK и подключаемых к нему датчиков MF CO 50-DK (2 шт.), MF NO 20-DK (2 шт.).
Материал корпуса блока управления и сигнализации и датчиков - пластик. Способ установки - крепление на стену.
Внутри корпусов блока управления и сигнализации и датчиков находятся печатные платы с электронными компонентами. На лицевой панели блока управления и сигнализации находятся кнопки сброса сигнализации и сброса звукового сигнала, светодиоды, свидетельствующие о наличии питания, превышении установленного порога срабатывания сигнализации и отказах датчика и потенциометры настройки порога срабатывания.
Датчики имеют унифицированный аналоговый выходной сигнал постоянного тока от 4 до 20 мА в диапазоне измерений.
Газосигнализаторы обеспечивают выполнение следующих основных функций:
- непрерывное измерение объемной доли определяемого компонента в воздухе;
- переключение контактов реле и световую сигнализацию при срабатывании установленных порогов и отказе датчика.
Газосигнализаторы являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением. Выполнение основных функций обеспечивается операционными усилителями.
Газосигнализаторы имеют общепромышленное исполнение и должны размещаться в невзрывоопасных зонах помещений и наружных установок.
К газосигнализаторам данного типа относится газосигнализатор GW 14 Z-R-DK с датчиками MF CO 50-DK, MF NO 20-DK, зав. № 24457.06.
Общий вид газосигнализаторов и схема пломбирования от несанкционированного доступа приведены на рисунках 1 - 3. Нанесение знака поверки на газосигнализатор не предусмотрено. Знак поверки наносится на свидетельство о поверке или в паспорт. Заводской номер в виде цифрового обозначения, состоящего из 2 групп арабских цифр разделенных точкой, наносится на табличку в месте, указанном на рисунке 1.
4ti
aV
7300Л'**$
/
в Г***
Место нанесения заводского номера

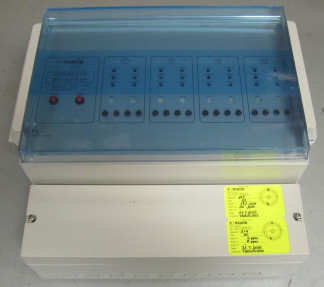

Рисунок 1 - Общий вид блока управления и сигнализации GW 14 Z-R-DK
отсутствует
Таблица 1 - Основные метрологические характеристики газосигнализатора
| Определяемый компонент / датчик | Диапазон показаний объемной доли определяемого компонента !), млн-1 | Диапазон измерений объемной доли определяемого компонента, млн-1 | Пределы допускаемой основной погрешности, % | Установленные значения порогов срабатывания сигнализации А1/А2, объемная доля определяемого компонента, млн-1 | |
| приведенной 2) | относитель ной | ||||
| Оксид углерода (CO) / MF CO 50-DK | от 0 до 50 | от 0 до 20 включ. св. 20 до 50 | ±15 | ±15 | 17,2 / 30 |
| Оксид азота (NO) / MF NO 20-DK | от 0 до 20 | от 0 до 4 включ. св. 4 до 20 | ±20 | ±20 | 4 / 8 |
| ^ По аналоговому выходу датчиков MF CO 50-DK, MF NO 20-DK. 2) Нормирующее значение - верхняя граница диапазона, в котором нормированы пределы допускаемой основной приведенной погрешности. | |||||
| Наименование характеристики | Значение |
| Пределы допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности | 0,5 |
| Предел допускаемого времени установления выходного сигнала, с | 60 |
| Пределы допускаемой погрешности порогового устройства, в долях от пределов допускаемой основной погрешности | ±0,2 |
| Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от предела допускаемой основной погрешности | ±1,0 |
| Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Пределы допускаемого изменения выходного сигнала газосигнализатора за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Время прогрева газосигнализатора, мин, не более | 60 |
| Нормальные условия измерений - температура окружающей среды, oC - относительная влажность, % - атмосферное давление, кПа | от 15 до 25 от 30 до 80 от 98,3 до 104,6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое питание газоанализатора, диапазон напряжения переменного тока частотой (50±1) Гц, В | от 198 до 253 |
| Потребляемая мощность, ВА, не более | 80 |
| Габаритные размеры и масса газоанализатора | приведены в таблице 4 |
| Степень защиты корпуса газоанализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-2015 - блок сигнализации и управления - датчики | IP54 IP52 |
| Средний срок службы *, лет | 10 |
| Средняя наработка на отказ, ч | 24 000 |
| Условия эксплуатации: - диапазон температуры окружающего воздуха, оС - относительная влажность окружающего воздуха при температуре 25 оС, %, не более (без конденсации влаги) - диапазон атмосферного давления, кПа | от +5 до +40 от 1 5 до 90 от 90 до 110 |
| * Без учета срока службы электрохимического сенсора. | |
| Элемент газосигнализатора | Габаритные | размеры, мм, не более | Масса, кг, не более | |
| высота | ширина | глубина | ||
| блок управления и сигнализации газоанализатора GW 14 Z-R-DK | 185 | 222 | 102 | 1,5 |
| датчик оксида углерода MF CO 50-DK | 125 | 80 | 57 | 0,6 |
| датчик оксида азота MF NO 20-DK | 125 | 80 | 57 | 0,6 |
наносится типографским способом на титульный лист руководства по эксплуатации и на корпус блока управления и сигнализации в виде наклейки.
Таблица 5 - Комплектность газосигнализатора
| Наименование | Обозначение | Количество |
| Газосигнализатор GW 14 Z-R-DK с датчиками MF CO 50-DK, MF NO 20-DK | GW 14 Z-R-DK (зав. № 24457.06) MF CO 50-DK (зав. №№ 24458.06, 24459.06), MF NO 20-DK (зав. №№ 24460.06, 24461.06) | 1 шт. (блока управления и сигнализации 1 шт., датчики MF CO 50-DK 2 шт., MF NO 20-DK 2 шт.) |
| Комплект принадлежностей | 1 компл. | |
| Инструкция по монтажу и эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП-242-2404-2020 | 1 экз. |
приведены документе «Инструкция по монтажу и эксплуатации 1 - и 2-порогового портативного газоанализатора. Модели GW 11 R-DK - GW 20 R-DK для одного порога. Модели GW 11 Z-R-DK - GW 20 Z-R-DK для двух порогов», раздел 3.
Приказ Федерального агентства по техническому регулированию и метрологии от 14 декабря 2018 № 2664 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
Техническая документация фирмы «Maile Gaswarnanlagеn GmbH & Co. KG»,
Германия
