Назначение
Счётчики воды крыльчатые FLUO-1 (далее - счётчики) предназначены для измерения объема холодной питьевой или чистой технической и горячей воды в полностью заполненных закрытых трубопроводах с максимально допускаемым рабочим давлением 1,6 МПа и с максимально допускаемой рабочей температурой до 90 °С.
Счётчики предназначены для применения в системах хозяйственнопитьевого водоснабжения индивидуальных жилых домов, квартир и других объектов жилищно-коммунального хозяйства.
Описание
Принцип действия счётчиков основан на измерении числа оборотов крыльчатки пропорционально объему воды, прошедшей через счётчик. Вращение крыльчатки с помощью датчиков Холла передается счётному механизму с последующим отображением данных на ЖКИ, накоплением и сохранением собранных данных, а также передачи данных по радиоканалу. Регулировка счётчиков осуществляется поворотом герметизирующей перегородки.
Счётчики состоят из латунного корпуса с крыльчаткой и головки измерительной электронной (ГИЭ). В ГИЭ размещен электронный модуль со встроенным источником автономного питания. На лицевой панели ГИЭ расположен жидкокристаллический индикатор (ЖКИ), светодиодный индикатор, сбоку корпуса расположена сенсорная кнопка. Счётчики имеют в своем составе встроенное устройство радиосвязи малого радиуса действия SRD для передачи справочных данных по радиоканалу (измеренный объем, уровень напряжения питания на источнике питания, информация о воздействии на счетчики магнитного поля), работающим в диапазоне частот от 863,000 до 870,000 МГц при эффективной излучаемой мощности сигнала не более 25 мВт.
Счётчики имеют модификации FLUO-1.1 и FLUO-1.2, oj значением постоянного расхода, диапазоном расходов (R),
размерами и массой. ^ ^
ЧЧ ' дачииад/ // Лист 1 из 6 ч. ^
Для удобства эксплуатации на
пломбировочное кольцо синего цвета, а для счвтнико!^ воды -
пломбировочное кольцо красного цвета. ^
В счётчиках предусмотрен контроль уровня зар:
питания, а также отслеживание воздействия постоянЙЬго магнитного поля. Счётчики устойчивы к воздействию статического магнитного поля напряженностью до 100 кА/м.
Передача данных по радиоканалу осуществляется с интервалом не реже одного раза в сутки, но не чаще одного раза в 5 минут.
Показания счётчиков сохраняются в энергонезависимой памяти не реже одного раза в сутки, непосредственно перед передачей по радиоканалу.
Счётчики обеспечивают вывод информации на ЖКИ в следующих режимах:
- рабочий режим;
- поверочный режим;
- режим отображения обратного потока;
- режим отображения подменю.
Обратный поток на ЖКИ выводится с символом «минус».
Переход между рабочим режимом, поверочным режимом и режимом отображения обратного потока осуществляется циклически по касанию сенсорной кнопки.

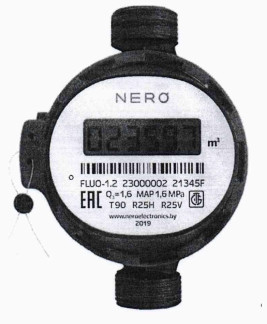

Внешний вид счётчиков приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа с указанием места для нанесения оттиска знака поверки приведена в приложении А к описанию типа.
Программное обеспечение
Счётчики имеют встроенное программ Идентификационные данные ПО приведены в таблице
(ПО).
iivi IF I/i Ь'Ы I ‘Д.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | I-SU |
Номер версии (идентификационный номер) ПО | 008.104 |
Цифровой идентификатор ПО (контрольная сумма) | 7bd2a3 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики счётчиков приведены в таблицах 2-3.
Таблица 2_
Наименование характеристики | Значение |
FLUO-1.1 (Оз=1,6 м3/ч) |
при горизонтальной и вертикальной установке |
Расходы м3/час - максимальный Q4 - постоянный Оз - переходной Cte - минимальный Qi | R20 2 1,6 0,128 0,08 |
FLUO-1.1 (Оз=2,5 м3/ч) |
пои горизонтальной и вертикальной установке |
Расходы м3/час - максимальный СЬ - постоянный Оз - переходной Ог - минимальный Qi | R20 3,125 2,5 0,2 0,125 |
FLUO-1.2 (Оз=1,6 м3/ч) |
Расходы м3/час - максимальный Q4 - постоянный Оз - переходной Ог - минимальный Qi | при ГС \ | >ризонтальной остановке | при вертикальной установке |
R40H | R31.5H | R25H | R40V | R31.5V | R25V | R20V |
2 | 2 | 2 | 2 | 2 | 2 | 2 |
1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 | 1,6 |
0,064 | 0,0813 | 0,1024 | 0,064 | 0,0813 | 0,1024 | 0,128 |
0,04 | 0,0508 | 0,064 | 0,04 | 0,0508 | 0,0641 | 0,08 |
С; пхпа с ограниченной
эшгог»
Таблица 3
Наименование характеристики | Зна мшй/ |
Исполнение счётчиков | |
Класс точности | |
Пределы допускаемой относительной погрешности при измерении объема, % в диапазоне расходов от Qi до Q2 (искл.) в диапазоне расходов от Q2 (вкл.) до Q4 при температуре воды <30 °С в диапазоне расходов от Q2 (вкл.) до Ол при температуре воды >30 °С | ±5 ±2 ±3 |
Номинальный диаметр | DN15 |
Потеря давления МПа, не более | 0,063 |
Максимальное давление МАР, МПа | 1,6 |
Класс чувствительности к возмущению потока | U0/D0 |
Температурные классы | Т30/Т50/Т70/Т90 |
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 | IP65 |
Диапазон температур окружающей среды при эксплуатации,°С | от плюс 5 до плюс 55 |
Относительная влажность воздуха при эксплуатации при температуре до 40 °С | до 93 % |
Диапазон температур при транспортировании, °С | от минус 50 до плюс 50 |
Относительная влажность воздуха при транспортировании при 35 °С | до 95 % |
Номинальный размер резьбовых соединений, дюйм | G3A В |
Длина, мм, не более | 110 | 110 |
Ширина, мм, не более | 76 | 80 |
Высота, мм, не более | 80 | 67 |
Масса, не более | 0,45 | 0,35 |
Средний срок службы счётчиков - не менее 12 лет.
Знак утверждения типа
Знак утверждения типа наносится на лицевую сторону вместе с маркировкой счётчиков методом шелкографии и на титульный лист формуляра типографским способом.
Г; : .■ \ I
45Vi ih/i !» •
I ____I
Комплектность
Комплект поставки счётчиков соответствует таблице Таблица 4 - Комплектность
Наименование | Кол-во | Примечание |
Счётчик | 1 | Исполнение определяется при заказе |
Монтажный комплект* | 1 | |
Паспорт | 1 | |
Руководство по эксплуатации | 1 | |
Упаковка (индивидуальная)** | 1 | |
* По согласованию с заказчиком ** По требованию заказчика допускается отгрузка счётчиков в транспортной таре. |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Технические характеристики
ГОСТ ISO 4064-2-2017 «Счётчики холодной и горячей воды. Часть 2. Методы испытаний»
ТУ BY 808001034.016-2020 «Счётчики воды крыльчатые FLUO-1. Технические условия»
СТБ 8046-2015 «Система обеспечения единства измерений Республики Беларусь. Счётчики холодной питьевой воды и горячей воды. Методика поверки».
Заключение
Счётчики воды крыльчатые FLUO-1 соответствуют требованиям ТУ BY 808001034.016-2020. ГОСТ ISO 4064-1-2017, ГОСТ ISO 4064-2-2017, требованиям ТР ТС 020/2011, (Регистрационный номер декларации о соответствии ЕАЭС № BY/112 11.01. ТР020 000 08656, действительна по 12.02.2025), требованиям TP 2018/024/BY (Регистрационный номер декларации о соответствии BY/112 11.01. ТР024 030 00819, действительна до 10.02.2025).
Межповерочный интервал - не более 72 месяцев;
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г.Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации №BY/112 1.0025
ИЗГОТОВИТЕЛЬ
ООО «Неро Электронике»
223016, Республика Беларусь, Минская обл., Минский р-н, Новодворский с/с, 74, комн. 11, район д.Королищевичи
Начальник НИЦИСИиТ
Директор ООО «Неро Электронике»
Место нанесения оттиска знака поверки
