| Номер в госреестре | 82133-21 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-50, РГС-60, РГС-100 |
| Изготовитель | Публичное акционерное общество Нефтегазовая компания "РуссНефть" (ПАО НК "РуссНефть"), г. Москва |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60, РГС-100 (далее
- резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60, РГС-100 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные цилиндрические РГС-50, РГС-60, РГС-100 представляют собой горизонтальные сварные сосуды. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуара РГС-50, РГС-60, РГС-100- наземная.
Месторасположение и заводские номера резервуаров указаны в таблице 1 .
Таблица 1 - Месторасположение резервуаров
| № п/п | Месторасположение | Наименование резервуара и заводской номер |
| 1 | Саратовский филиал ПАО НК «РуссНефть» ОСО Баирского месторождения, сбора, подготовки и транспортировки углеводородов (респ. Калмыкия, Ики-Бурульский район) | РГС-50 зав.№2, РГС-50 зав.№6, РГС-50 зав.№8, РГС-50 зав.№10, РГС-50 зав.№12, РГС-50 зав.№14 |
| 2 | Саратовский филиал ПАО НК «РуссНефть» ОСО Радищевско-Гартовского месторождения, сбора, подготовки и транспортировки углеводородов (Саратовская область, Новобурасский район) | РГС-60 зав.№1 |
| 3 | Саратовский филиал ПАО НК «РуссНефть» ОСО Колотовского месторождения, сбора, подготовки и транспортировки углеводородов (Саратовская область, Саратовский район) | РГС-100 зав.№1167 |

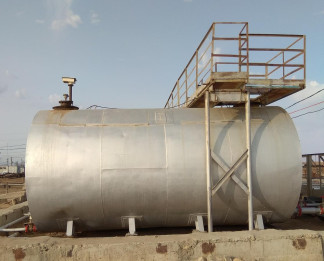

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60, РГС-100 представлен на рисунках 1, 2, 3.
Рисунок 3 - Общий вид резервуара стального горизонтального цилиндрического РГС-100
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-50, РГС-60, РГС-100 не предусмотрено.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствует
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50, 60, 100 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ± 0,25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | от - 40 до + 50 |
| Средний срок службы, лет, не менее | 30 |
наносится на титульный лист паспорта резервуара методом печати.
Таблица 4 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-50 (РГС-60, РГС-100) | 1 шт. |
| Технический паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. |
Рекомендация. ГСИ. "Масса светлых нефтепродуктов. Методика выполнения измерений в стальных резервуарах системами измерительными «СТРУНА». Регистрационный № ФР.1.29.2007.03731.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-50, РГС-60, РГС-100
Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
