| Номер в госреестре | 82143-21 |
| Наименование СИ | Датчики давления расплава |
| Обозначение типа СИ | "Gefran" |
| Изготовитель | Gefran S.p.A., Италия |
| Год регистрации | 2021 |
| Срок свидетельства | 08.07.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления расплава «Gefran» (далее - датчики) предназначены для непрерывного преобразования измеряемого избыточного давления в унифицированный выходной сигнал.
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Деформация измерительной мембраны под воздействием измеряемого давления преобразуется в унифицированный выходной сигнал.
Датчики конструктивно состоят из чувствительного элемента и электронного устройства (микропроцессора).
Датчики предназначены для работы в стандартных (общепромышленное исполнение) и взрывоопасных условиях (взрывозащищенное исполнение).
Датчики производятся в трех модификациях HMX, HWX, HIX, отличающихся верхними пределами температур измеряемой среды и исполнением корпуса. Обозначение исполнения датчиков приведено в виде буквенно-цифрового кода на этикетке и имеет структуру, расшифровка которой приведена в паспорте на датчик.
Знак поверки наносится на корпус электронного устройства и (или) на свидетельство о поверке в соответствии с действующим Порядком проведения поверки, установленным нормативно-правовыми актами в области обеспечения единства измерений.
Маркировка и серийные номера наносятся на этикетку на корпусе средств измерений методом печати
Структура условного обозначения датчиков.
HXX-X-X-X-X-XXXX-X-X-X-X-X-X ХХХ
1 - модификация -
2 - вид выходного сигнала;-
3 - исполнения корпуса (второй символ только для модификации HIX);-
4 - вид разъема; _
5 - класс точности;-
6 - диапазон измерений;-
7 - стандарт резьбы; -
8 - длина жесткого стержня; -
9 - длина гибкого кабеля; -
10 - контактная диафрагма; -
11 - уровень производимости; -
12 - температурный класс; -
13 - особые казни.

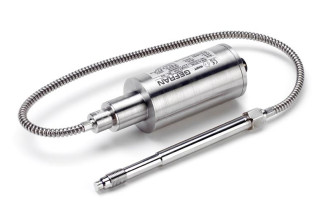

Общий вид, маркировка, место нанесения знака и поверки и знака утверждения типа датчиков представлены на рисунке 1
| Г ^ | г ч | |
| Место | Место нанесения | |
| нанесения | серииного | |
| знака поверки | -\ ’— | |
| V J | ||
Рисунок 1 - Общий вид, маркировка, место нанесения знака поверки и знака утверждения типа датчиков давления расплава «Gefran»
Пломбирование датчиков не предусмотрено.
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микропроцессор датчиков на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного ПО - отсутствуют.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхние пределы измерений избыточного (ВПИ) давления для датчиков, МПа (бар): - модификации HIX - модификации HWX - модификации HMX | от 1 до 100 (от 10 до 1000) от 3,5 до 100,0 (от 35 до 1000) от 1,7 до 200,0 (от 17 до 2000) |
| Пределы допускаемой основной приведенной к ВПИ погрешности, % | ±0,5; ±1,01) |
| Пределы допускаемой дополнительной приведенной к ВПИ давления погрешности от влияния температуры окружающего воздуха на каждые 10 °С, % | ±0,2 |
| 1) - в зависимости от класса точности датчика | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, не более, % - атмосферное давление, кПа | от - 30 до +60/+75/+851) до 95 от 80 до 110 | |
| Максимальная температура измеряемой среды, °С | 315; 350; 400 | |
| Выходной сигнал: - в виде постоянного электрического тока, мА - в виде цифрового сигнала | от 4 до 20 HART | |
| Напряжение электропитания постоянного тока, В | от 13,0 до 30,0 | |
| Потребляемый ток, мА, не более | 100,0 | |
| Потребляемая мощность, Вт, не более | 0,75 | |
| Габаритные и присоединительные размеры, мм, не более - измерительная часть: диаметр длина - кабель: диаметр длина | 50.0 180.0 20,0 1600,0 | |
| Масса, кг, не более | 2,0 | |
| Средний срок службы, лет, не менее | 15 | |
| Средняя наработка на отказ, ч, не менее | 100000 | |
| Маркировка взрывозащиты | Газ | 0Ex ia IIC T6/T5/T4 Ga |
| Пыль | Ex ia IIIC T85°C/T100°C/T135°C Da | |
| Степень защиты от внешних воздействий по ГОСТ 14254-2015 | IP65 | |
| 1) - в зависимости от исполнения датчика | ||
наносится на этикетку электронного устройства (микропроцессора) методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик давления расплава «Gefran» | ШХ, HMX, HWX1) | 1 шт. |
| Руководство эксплуатации | код XXXX2) Edit. ХХ3) -ХХХ3) - ENG | 1 экз. (4) |
| Методика поверки | МП-260/02-2021 | 1 экз. |
| Паспорт | № ХХХХХ5) | 1 экз. |
| отребителя; кации поставляемого датчика давления расплава; i; экз. руководства по эксплуатации на партию из 10 датчиков один адрес; яется в соответствии с серийным номером поставляемого | ||
| ^ - модификации по заказу п 2) - в зависимости от модифи 3) - месяц и год производства 4) - допускается прилагать 1 одной модификации, поставляемых в 5) - номер паспорта определ датчика. | ||
Представлены в разделе «Подготовка к применению» руководства по эксплуатации на поставляемый датчик.
Приказ Федерального агентства по техническому регулированию и метрологии № 1339 от 29 июня 2018 г. «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
