| Номер в госреестре | 82144-21 |
| Наименование СИ | Газоанализаторы переносные |
| Обозначение типа СИ | ЗАХАР-04 |
| Изготовитель | Общество с ограниченной ответственностью "КИПА" (ООО "КИПА"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 08.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы переносные ЗАХАР-04 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений содержания объемной доли кислорода (О2), оксида углерода (СО) и сероводорода (H2S), а также довзрывоопасной концентрации метана (CH4) в воздухе рабочей зоны.
Газоанализаторы представляют собой автоматические портативные многоканальные приборы непрерывного действия.
Принцип действия газоанализаторов определяется типом используемого сенсора:
- термокаталитические - для измерений довзрывоопасной концентрации метана;
- электрохимические - для измерений объемной доли кислорода, оксида углерода и сероводорода;
Способ отбора пробы - диффузионный.
Газоанализаторы состоят из пластикового корпуса, в котором могут быть установлены от одного до четырех сменных сенсоров, микропроцессор, устройство сигнализации и блок аккумуляторов. Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее. На лицевой панели размещены: жидкокристаллический (цветной) цифровой дисплей с подсветкой, кнопки управления.
В состав газоанализаторов могут входить до трех электрохимических сенсоров и один термокаталитический.
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение концентрации определяемого компонента;
- сигнализацию (звуковая, световая, вибрация) при выходе за установленные пороги;
- сохранение журнала событий о значениях концентрации определяемого компонента.

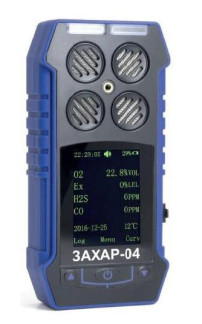

Общий вид газоанализаторов, а также место и метод пломбирования от несанкционированного доступа представлен на рисунке 1.
Маркировка газоанализатора, в том числе нанесение серийного номера, производится путём наклеивания идентификационной таблички на заднею крышку газоанализатора. Пример идентификационной таблички представлены на рисунке 2.
Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
Пломбирование в виде мастики, нанесенной на винт, скрепляющий корпус
| 22:28:05 Ф | 2940 |
| 02 22. 8»V(K. | |
| tx | ОНИ. |
| H2S | О PPM |
| СО | 0PPM |
| 2016-12-25 | I2t |
| .Us “»nu | Cur* |
| ЗАХАР-04 | |
'Т
Место нанесения знака утверждения типа
вид спереди
вид сзади
Рисунок 1 - Общий вид газоанализаторов переносных ЗАХАР-04 и место пломбирования
корпуса от несанкционированного доступа
Газоанализатор переносной
ЗАХАР-04
02: (0-30)% V0L ЕХ: (0-100)% НКПР H2S: (0-100) ppm СО: (0-1000) ppm
Взрывозащита: 1 Ex ib d IIB ТЗ Gb X
SN:
кипа
ЕП[
Сделано в России
0720
ТУ 26.51.53-005-19585569-2020
Рисунок 2 - Пример идентификационной таблички
Газоанализаторы имеют встроенное метрологически значимое программное обеспечение (далее - ПО), разработанное для решения задач измерения содержания компонента в воздухе рабочей зоны.
Уровень защиты ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Наименование характеристики | Значение |
| Идентификационное наименование ПО | ЗАХАР-04 |
| Номер версии (идентификационный номер) ПО | V4.0 |
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Диапазон показаний | Диапазон измерений | Пределы допускаемой погрешности | Номинальная цена единицы наименьшего разряда дисплея | |
| абсолют ной | приведен- ной1), % | ||||
| Кислород (O2) | от 0 до 30,0 % об.д. | от 0 до 15,0 % об.д. включ. | ±3 % об.д. | - | 0,1 % об.д. |
| св. 15,0 до 30,0 % об.д. | - | ±3 | |||
| Оксид углерода (CO) | от 0 до 1000 млн-1 | от 0 до 1000 млн-1 | - | ±5 | 1 млн-1 |
| Сероводород (H2S) | от 0 до 100 млн-1 | от 0 до 100 млн-1 | - | ±5 | 1 млн-1 |
| Метан (CH4) | от 0 до 100 % НКПР2) | от 0 до 50 % НКПР2) | ±5 % НКПР | - | 1 % НКПР |
1) - Приведенная погрешность нормирована к верхнему значению диапазона измерений;
_2) - Значения НКПР указаны в соответствии с ГОСТ 30852.19-2002._
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (ВысотахШиринахДлина), мм, не более | 33x67x130 |
| Масса, кг, не более | 0,4 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от -40 до +50 95 от 80 до 110 |
| Степень защиты по ГОСТ 14254-2015 | IP 65 |
| Маркировка взрывозащиты | 1 Ex ib d IIB T3 Gb X |
| Напряжение питания постоянного тока от литий-ионного аккумулятора, подзаряжаемого, В | 3,7 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Время прогрева, мин, не более | 2 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на поверхность нижней крышки прибора в виде наклейки, изготовленной типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализаторы переносные ЗАХАР-04 | - | 1 шт. |
| Калибровочная насадка | - | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Кейс из алюминия | - | 1 шт. |
| Инструкция по эксплуатации (Паспорт) | - | 1 экз. |
| Методика поверки | МП-243/01-2021 | 1 экз. |
приведены в инструкции по эксплуатации (Паспорт) РУ-ЗАХАР-04, раздел 4.
Приказ Федерального агентства по техническому регулированию и метрологии от «14» декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ТУ 26.51.53-005-19585569-2020 Газоанализаторы портативные ЗАХАР-04. Технические условия
