Государственный реестр средств измерений

Резервуар вертикальный стальной цилиндрический РВС-5000, 82147-21

82147-21
Резервуар вертикальный стальной цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объема и хранения нефти и нефтепродуктов при проведении учета количества энергетических ресурсов.
Карточка СИ
Номер в госреестре 82147-21
Наименование СИ Резервуар вертикальный стальной цилиндрический
Обозначение типа СИ РВС-5000
Изготовитель Акционерное общество "Самарский резервуарный завод" (АО "СРЗ"), г. Самара
Год регистрации 2021
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуар вертикальный стальной цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объема и хранения нефти и нефтепродуктов при проведении учета количества энергетических ресурсов.

Описание

Резервуар вертикальный стальной цилиндрический с номинальной вместимостью 5000м3 (РВС-5000) представляет собой сварную стальную конструкцию, состоящую из цилиндрической стенки, днища, крыши резервуара и оборудования, обеспечивающего его эксплуатацию.

Принцип действия резервуара основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения в соответствии с градуировочной таблицей.

Вариант установки резервуара - наземный.

Место расположения резервуара - резервуарный парк АО «ПРОМСФЕРА», нефтеналивной комплекс ООО «Тихорецк-Нафта», Краснодарский край, Тихорецкий район, пос. Парковый, Промзона 35.

В конструкции резервуаров вертикальных стальных цилиндрических РВС-5000 отсутствуют элементы настройки и регулировки, несанкционированный доступ к которым может оказать влияние на их метрологические характеристики.

Заводской номер резервуаров и буквенно-цифровые обозначения типа, идентифицирующие каждый экземпляр, наносится в места доступные для чтения на внешние стенки резервуаров методом окрашивания с использованием трафаретов.

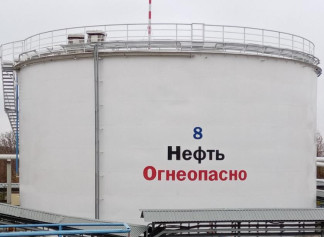

Фотография общего вида резервуара вертикального стального цилиндрического РВС-5000 представлена на рисунке 1.

Рисунок 1 - Фотография общего вида резервуара вертикального стального цилиндрического

РВС-5000

Пломбирование (нанесение знака поверки) резервуара вертикального стального цилиндрического РВС-5000 не предусмотрено, знак поверки наноситься на титульном и последнем листе градуировочной таблицы в местах подписи поверителя.

Программное обеспечение

отсутствует

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

характеристики

Номинальная вместимость (номинальный объём) резервуара, м3

5000

Пределы допускаемой относительной погрешности определения вместимости резервуара(геометрический метод), %

±0,10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

характеристики

Внутренний диаметр резервуара, мм

22800

Высота стенки резервуара, мм

12000

Температура рабочей среды, °С

от -30 до + 50

Средний срок службы резервуара (не менее), лет

30

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Резервуар вертикальный стальной цилиндрический

РВС-5000

1 шт.

Паспорт резервуара вертикального стального цилиндрического (РВС-5000)

-

1 шт.

Градуировочная таблица

-

1 шт.

Сведения о методах измерений

«ГСИ. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер: ФР.1.29.2018.32050

Нормативные документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВС-5000

Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки (Приложение И)

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 11.11.2024
