| Номер в госреестре | 82148-21 |
| Наименование СИ | Весы платформенные |
| Обозначение типа СИ | PBK/PFK |
| Изготовитель | "Mettler-Toledo GmbH", Швейцария; Фирма "Mettler-Toledo (Albstadt) GmbH", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 13.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы платформенные PBK/PFK (далее - весы), предназначены для статического измерения массы.
Принцип действия весов основан на компенсации массы взвешиваемого груза с помощью электромагнитной системы автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой электрический сигнал. Результаты измерения выводятся на дисплей весового терминала или передаются на компьютер.
Конструктивно весы состоят из грузоприёмного устройства (далее - ГПУ) со встроенным датчиком с устройством электромагнитной силовой компенсации (далее - датчик) и терминала, соединенных между собой кабелем или устройств системы автоматизации -компьютера или программируемого логического контроллера, напрямую подключенных к датчику.
ГПУ представляет собой раму или рычажную систему с закрепленным на ней датчиком, производства «Меттлер-Толедо», питание которого осуществляется от терминала или через соединительный модуль ConBlock, от внешнего источника, стабилизированного питания напряжением от 12 до 24 вольт в случае прямого соединения с компьютером. На раму весов устанавливается грузоприемная платформа. Результаты взвешивания преобразуются встроенным в датчик аналого-цифровым преобразователем (АЦП) и выводятся на дисплей терминала или через интерфейсы RS422 или RS485 на компьютер или контроллер. Дополнительный интерфейс RS232 предназначен для сервисных настроек.
ГПУ имеет следующие варианты исполнения:
- рама из литого алюминия, грузоприемная платформа из нержавеющей стали (PBK785);
- рама и грузоприемная платформа весов выполнена из нержавеющей стали (PBK989, PFK989);
- рама из конструкционной стали, грузоприемная платформа из нержавеющей стали (PBK987; PFK987)
- рама из оцинкованной стали, грузоприемная платформа из оцинкованной стали (PFK988);
- рама из оцинкованной стали, грузоприемная платформа из нержавеющей стали (PFK988);
- с поднимающейся грузоприемной платформой (PFK989).
В зависимости от предела взвешивания, конструктивного исполнения и условий эксплуатации в весах используются различные модификации датчиков.
Модификации датчиков имеют обозначения вида:
IMP I (X1)(X2)-(X3)-(X4), где IMP I - обозначение типа датчика;
X1 - числовое обозначение максимальной нагрузки датчика.
Возможные значения: 0,6 кг, 6000 (6кг), 0015 (15кг), 0032 (32кг), 0064 (64кг);
X2 - символы G2 или K4, обозначающие способ обработки поверхности датчика;
X3 - символы 2D, 2H, обозначающие способ передачи нагрузки в датчике;
X4 - дополнительные служебные обозначения: SA, SPARE или SA SPARE.
Результаты измерения от датчиков передаются по специальному кабелю сигналами цифрового интерфейса RS422 по протоколу SICSpro METTLER TOLEDO.
В весах используются терминалы ICS (модификаций ICS425s/ICS425i, ICS435s/ICS435i, ICS445s/ICS445i, ICS465s/ICS465i, ICS429s/ICS429i, ICS439s/ICS439i, ICS449s/ICS449i, ICS469s/ICS469i, ICS685s/ICS685i, ICS689s/ICS689i), ACT350, ICS426x, ICS466x и IND (модификаций IND690, IND690xx, IND256x, IND560x, IND570, IND570x, IND570xx, IND780, IND890, IND930, IND970) производства «Mettler-Toledo».
При использовании терминалов IND с весовым интерфейсом типа IDNet, подключение ГПУ осуществляется через кабельный адаптер SICSpro - IDNet для согласования протоколов передачи данных.
Терминалы отличаются наличием клавиш ввода буквенно-цифровой информации, прикладным программным обеспечением, объемом памяти, возможностью установки различных интерфейсов передачи данных (RS232, RS422/485, CL20mA, цифровыми входами/выходами, Ethernet, USB, WLAN, Bluetooth, Allen-Bradley RIO, Profinet IO, Profibus DP, ControlNet, Ethernet/IP, Modbus RTU, Modbus Plus, DeviceNet и подключением различных периферийных устройств - принтеров, вторичных дисплеев, сканеров считывания штрих-кода, программируемых логических контроллеров, компьютеров. Терминалы также различаются материалами корпуса и уровнем его защиты от проникновения жидкости, водяного пара и пыли. Терминалы имеют следующие категории пылевлагозащиты:
- ACT350 - IP20;
- ICS425, ICS435, ICS445, ICS465, ICS685, ICS426x, ICS466x - IP65;
- IND256x - IP66;
- ICS429, ICS439, ICS449, ICS469, ICS689 - IP67/IP69k;
- IND690, IND690xx, IND560x, IND570, IND570x, IND570xх, IND780, IND890, IND930,
IND970 - IP69k
Весы могут быть укомплектованы в соответствии с руководством по эксплуатации рольгангами, подъездными рампами или обрамлением приямка для облегчения установки весов на уровне пола, в зависимости от выбранного способа монтажа.
В весах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:
- устройство индикации отклонения от нуля (п. 4.5.5);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- полуавтоматическое устройство установки нуля (Т.2.7.2.2);
- устройство слежения за нулем (Т.2.7.3);
- устройство предварительного задания значения массы тары (T.2.7.5);
- устройство выборки массы тары (Т.2.7.4);
Весы выпускаются в различных модификациях, отличающихся друг от друга значением максимальной нагрузки, материалом изготовления, исполнением грузоприемной платформы.
Весы имеют два варианта исполнения:
PBK - настольное - весы с винтовыми регулируемыми ножками (опорами).
PFK - напольное - весы с ножками (опорами).
Модификации весов имеют обозначения вида:
(PBK)(PFK) (X1)(X2)(X3)(APW)-(X4), где PBK или PFK - обозначение типа весов (всегда присутствует одно из обозначений);
X1 - символ от 0 до 9, условно-количественно характеризующий долговечность, прочность и коррозионную стойкость материалов, которые применены для изготовления частей ГПУ (таких как рама, корпус, грузоприёмная платформа): пластик, алюминиевые сплавы, различные марки сталей, различные виды окраски, нанесения защитных покрытий или полировки; чем больше число - тем выше качество конструкционных материалов, выше стойкость ГПУ к различным воздействиям;
X2 - символ от 0 до 9, условно-количественно характеризующий область применения и особенности использования весов; чем выше цифра - тем универсальнее весы с точки зрения использования в разных отраслях промышленности;
X3 - символ от 0 до 9, условно-количественно характеризующий коррозионную стойкость материалов ГПУ и датчиков, а также их стойкость к воздействию сред с повышенной влажностью, к проникновению пыли и жидкостей внутрь корпуса и/или датчиков, которое может нарушить работу весов; чем больше число - тем весы устойчивее к высокой влажности, воздействию или проникновению жидкостей и пыли;
APW - обозначение модификации для непосредственного подключения весов к компьютеру или контроллеру без терминала;
X4 - буквенно-числовое обозначение размера грузоприёмной платформы, максимальная нагрузка весов (Мах). Возможные буквенные обозначения размеров ГПУ: XS (130x160) мм; SM (200х240) мм; LA (240х350) мм; А (240х300) мм; АВ (280х350) мм; В (400х500) мм; СС (б00х800) мм; С (800x1000) мм; D (1000x1250) мм; E (1250x1500) мм; ES (1500x1500) мм. Возможные значения Мах: 0,6 кг; 3 кг; 6 кг; 15 кг; 30 кг; 35 кг; 60 кг; 120 кг; 150 кг; 300 кг; 600 кг; 1500 кг; 3000 кг; 6000 кг.
Питание весов осуществляется от весового терминала через соединительный кабель. Питание весового терминала осуществляется от сети переменного тока или от встраиваемой аккумуляторной батареи.
Благодаря встроенному и предустановленному в память датчика ПО, весы имеют два режима работы:
- SR - однодиапазонный: при этом весы имеют два вида режима SR, отличающиеся величиной действительной цены деления (d), числом поверочных интервалов (n) и пределами допускаемой погрешности при первичной поверке (mpe);
- MI - трехинтервальный.
Весы конфигурируются в необходимый режим работы на заводе-изготовителе в соответствии с предварительным заказом пользователя.
На корпусе ГПУ прикрепляются таблички, разрушающиеся при удалении, содержащие следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- номер весов по системе нумерации предприятия-изготовителя;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- значение Max;
- значение минимальной нагрузки (Min);
- значение поверочного интервала (e);
- знак утверждения типа средства измерений.

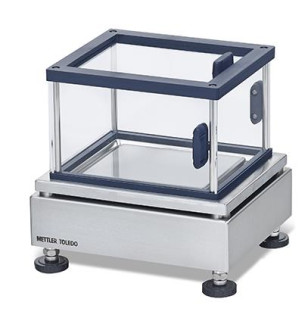

Общий вид ГПУ и терминалов показан на рисунках 1-2 и 3-4 соответственно.
5 0
PFK989(APW)-ES3000 с поднимающейся грузоприемной платформой
PFK988(APW)-E3000
PFK988(APW)-E6000
Рисунок 2 - Внешний вид ГПУ
ICS429s/ICS429i ICS439s/ICS439i ICS449s/ICS449i ICS469s/ICS469i ICS689s/ICS689i
IND570/IND570x/IND570xx
Места пломбировки терминалов и ГПУ, исключающие несанкционированные настройки и вмешательства, которые могут привести к искажению результатов измерений весов, показаны на рисунке 5.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается административным паролем и невозможностью доступа без применения специализированного оборудования производителя. Производитель (сервисные службы) пломбируют пломбу, которая находится на нижней или на боковой поверхности терминала в зависимости от модификации как показано на рисунке 5. Защита от смены датчика и от вскрытия ГПУ обеспечивается применением при монтаже верхней платформы датчика "срывного" винта. Место установки винта показано на рисунке 6.
терминал АСТ350 Рисунок 5 - Места пломбирования корпуса терминалов
ПО весов является встроенным и делится на метрологически значимое и метрологически незначимое.
Метрологически значимое ПО хранится в защищенной от демонтажа перепрограммируемой микросхеме памяти EPROM, расположенной на плате АЦП датчика ГПУ, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в Сервисном режиме работы датчика, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть или может быть вызван через меню ПО терминала. Нормирование метрологических характеристик проведено с учетом применения ПО.
Идентификационные данные ПО, приведены в таблицах 1а, 1б и 1в.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Таблица 1а - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для датчика | Значения для терминала | |
| IMPGI; IMPXI | ICS425s/ICS425i, ICS435s/ICS435i, ICS445s/ICS445i, ICS465s/ICS465i, ICS429s/ICS429i, ICS439s/ICS429i, ICS449s/ICS429i, ICS469s/ICS469i, ICS685s/ICS685i, ICS689s/ICS689i, ICS426x, ICS466x | IND256x; ACT350 | |
| Идентификационное наименование ПО | Scale FW | Terminal FW | Terminal FW |
| Номер версии (идентификационный номер) ПО | .y 2. | LN-CC-aa.bb.cc[D]-AT-AL | 1.xx.xxxx 2.хх.хххх |
| Цифровой идентификатор ПО | -* | ||
| где - х, y принимают значения от 0 до 9. *- Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. Дополнительно для терминалов ICS: а, b и с - принимают значения от 0 до 9; LN может быть S4, X4 или Е6; СС может быть DC, DS, ID или SI; [D] - может отсутствовать; AT может быть BW, CC или MF; AL принимает значения 2, 3, 4, 6 или 8 | |||
Таблица 1б - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения для терминала | ||||
| IND690 IND690xx | IND560х | IND570 IND570x IND570xx | IND780 | IND890 | |
| Идентификационное наименование ПО | Terminal FW | Terminal FW | Terminal FW | Terminal FW MCN 1.xx | Boot Service Scale Lock Scale Module Scale Server |
| Номер версии (идентификационный номер) ПО | V2.xx | 1.хх 2.хх 3.xx 4.xx 5.хх | 1.хх.уууу 2.хх.уууу | 1.xx.yy 2.xx.yy 3.xx.yy 4.xx.yy 5.xx.yy 6.xx.yy 7.xx.yy 8.xx.yy | V1.1.3 V1.1.xx V1.1.xx V1.x.xx |
| Цифровой идентификатор ПО | -* | ||||
| где - х, y принимают значения от 0 до 9. *- Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |||||
| Идентификационные данные (признаки) | Значения для терминалов IND930, IND970 | |||||
| Идентификационное наименование ПО | Boot Service Классическая версия | Boot Service PRO версия | Scale Lock | Scale Module | Scale Service Классическая версия | Scale Service PRO версия |
| Номер версии (идентификационный номер) ПО | V1.1.3 | V2.0.0 | V1.1.xx** | V1.1.xx** | V1.y.xx*** | V2.y.xx** |
| Цифровой идентификатор ПО | B645 | EE8D | -* | |||
| *- Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. ** - где хх принимает значения от 12 до 99. *** - где у принимает значения от 3 до 9; хх принимает значения от 0 до 99 | ||||||
Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала (е), числа поверочных интервалов (n), пределов допускаемой погрешности при первичной поверке (mpe) в соответствующих интервалах нагрузки (m) и класс точности по ГОСТ OIML R 76-1-2011, в зависимости от модификации весов приведены в таблице 2.
| Модификации весов | Режим | Мах, кг | Min, г | d, г | е, г | N | Интервал нагрузки (m), кг | mpe, г | Класс точности по ГОСТ OIML R 76-1-2011 | |
| От 0,00002 до 0,05 включ. | ±0,005 | |||||||||
| PBK785-0.6XS | SR | 0,61 | 0,02 | 0,001 | 0,01 | 61000 | Св. 0,05 до 0,2 включ. | ±0,01 | Высокий II | |
| Св. 0,2 до 0,61 включ. | ±0,015 | |||||||||
| От 0,00002 до 0,05 кг включ. | ±0,005 | |||||||||
| 1 | 0,02 | 0,001 | 0,01 | 60000 | Св. 0,05 кг до 0,2 кг включ. | ±0,01 | Высокий II | |||
| PBK989-XS0.6 | SR | 0,6 | Св. 0,2 до 0,61 включ. | ±0,015 | ||||||
| PBK989APW-XS0.6 | От 0,0004 до 0,1 включ. | ±0,01 | ||||||||
| 2 | 0,4 | 0,02 | 0,02 | 30000 | Св. 0,1 до 0,4 включ. | ±0,02 | Высокий II | |||
| Св. 0,4 до 0,61 включ. | ±0,03 | |||||||||
| PBK785-3XS | От 0,0005 до 0,5 включ. | ±0,05 | ||||||||
| SR | 3,1 | 0,5 | 0,01 | 0,1 | 31000 | Св. 0,5 до 2 включ. | ±0,1 | Высокий II | ||
| Св. 2 до 3,1 включ. | ±0,15 | |||||||||
| От 0,0005 до 0,5 включ. | ±0,05 | |||||||||
| 0,5 | 0,01 | 0,1 | 30000 | Св. 0,5 до 2 включ. | ±0,1 | |||||
| SR | 3 | Св. 2 до 3 включ. | ±0,15 | Высокий II | ||||||
| 10 | 0,2 | 0,2 | 15000 | От 0,01 до 1 включ. | ±0,1 | |||||
| PBK989-A3 | Св. 1 до 3 включ. | ±0,2 | ||||||||
| PBK989APW-A3 | От 0,002 до 0,05 включ. | ±0,05 | ||||||||
| 1/ | 0,1/ | 0,1/ | 10000 | Св. 0,05 до 0,2 включ. | ±0,1 | |||||
| MI | 2/ | 2 | 0,2/ | 0,2/ | Св. 0,2 до 1 включ. | ±0,15 | Средний III | |||
| 3 | 0,5 | 0,5 | 10000 | Св. 1 до 2 включ. | ±0,3 | |||||
| 6000 | Св. 2 до 3 включ. | ±0,75 | ||||||||
| От 0,0005 до 0,5 включ. | ±0,05 | |||||||||
| PBK785-6XS | SR | 6.1 | 0,5 | 0,01 | 0,1 | 61000 | Св. 0,5 до 2 включ. | ±0,1 | Высокий II | |
| Св. 2 до 6,1 включ. | ±0,15 | |||||||||
| От 0,02 до 0,5 включ. | ±0,5 | |||||||||
| PBK785-6SM | SR | 6.1 | 20 | 1 | 1 | 6100 | Св. 0,5 до 2 включ. | ±1 | Средний III | |
| Св. 2 до 6,1 включ. | ±1,5 | |||||||||
| Модификации весов | Режим | Мах, кг | Min, г | d, г | е, г | n | Интервал нагрузки (m), кг | mpe, г | Класс точности ГОСТ OIML R 76-1-2011 | ||
| От 0,01 до 1 включ. | ±0,1 | ||||||||||
| 1 | 10 | 0,2 | 0,2 | 30000 | Св. 1 до 4 включ. | ±0,2 | |||||
| SR | 6 | Св. 4 до 6 включ. | ±0,3 | Высокий II | |||||||
| 2 | 25 | 0,5 | 0,5 | 12000 | От 0,025 до 2,5 включ. | ±0,25 | |||||
| PBK989-A6 | Св. 2,5 до 6 включ. | ±0,5 | |||||||||
| PBK989APW -A6 | От 0,004 до 0,1 включ. | ±0,1 | |||||||||
| 2/ | 0,2/ | 0,2/ | 10000 | Св. 0,1 до 0,4 включ. | ±0,2 | ||||||
| MI | 5/ | 4 | 0,5/ | 0,5/ | Св. 0,4 до 2 включ. | ±0,3 | Средний III | ||||
| 6 | 1 | 1 | 10000 | От 2 до 5 включ. | ±0,75 | ||||||
| 6000 | От 5 до 6 включ. | ±1,5 | |||||||||
| PBK785-15LA | SR | 15,1 | 5 | 0,1 | 1 | 15100 | От 0,005 до 5 включ. | ±0,5 | Высокий II | ||
| Св. 5 до 15 включ. | ±1 | ||||||||||
| От 0,025 до 2,5 включ. | ±0,25 | ||||||||||
| 1 | 25 | 0,5 | 0,5 | 30000 | Св. 2,5 до 10 включ. | ±0,5 | |||||
| SR | 15 | Св. 10 до 15 включ. | ±0,75 | Высокий II | |||||||
| 2 | 5 | 0,1 | 1 | 15000 | От 0,005 до 5 включ. | ±0,5 | |||||
| PBK989-AB15 | Св. 5 до 15 включ. | ±1 | |||||||||
| PBK989APW -AB15 | От 0,01 до 0,25 включ. | ±0,25 | |||||||||
| 5/ | 0,5/ | 0,5/ | 10000 | Св. 0,25 до 1 включ. | ±0,5 | ||||||
| MI | 10/ | 10 | 1/ | 1/ | Св. 1 до 5 включ. | ±0,75 | Средний III | ||||
| 15 | 2 | 2 | 10000 | Св. 5 кг до 10 включ. | ±1,5 | ||||||
| 7500 | Св. 10 до 15 включ. | ±3 | |||||||||
| От 0,005 до 5 включ. | ±0,5 | ||||||||||
| PBK785-35LA | SR | 35.1 | 5 | 0,1 | 1 | 35100 | Св. 5 до 20 включ. | ±1 | Высокий II | ||
| Св. 20 до 35 включ. | ±1,5 | ||||||||||
| От 0,005 до 5 включ. | ±0,5 | ||||||||||
| 1 | 5 | 0,1 | 1 | 30000 | Св. 5 до 20 включ. | ±1 | |||||
| SR | 30 | Св. 20 до 30 включ. | ±1,5 | Высокий II | |||||||
| PBK989-AB30 PBK989APW-AB30 | 2 | 100 | 2 | 2 | 15000 | От 0,1 до 10 включ. | ±1 | ||||
| Св. 10 до 30 включ. | ±2 | ||||||||||
| От 0,02 до 0,5 включ. | ±0,5 | ||||||||||
| 10/ | 1/ | 1/ | 10000 | Св. 0,5 до 2 включ. | ±1 | ||||||
| MI | 20/ | 20 | 2/ | 2/ | Св. 2 до 10 включ. | ±1,5 | Средний III | ||||
| 30 | 5 | 5 | 10000 | Св. 10 до 20 включ. | ±3 | ||||||
| 6000 | Св. 20 до 30 включ. | ±7,5 | |||||||||
| Модификации весов | Режим | Мах, кг | Min, г | d, г | е, г | n | Интервал нагрузки (m), кг | mpe, г | Класс точности ГОСТ OIML R 76-1-2011 | |
| PBK989-AB60 PBK989APW-AB60 PBK989-B60 PBK989APW-B60 PBK987-B60 PBK987APW-B60 | SR | 1 | 60 | 100 | 2 | 2 | 30000 | От 0,1 до 10 включ. | ±1 | Высокий II |
| Св. 10 до 40 включ. | ±2 | |||||||||
| Св. 40 до 60 включ. | ±3 | |||||||||
| 2 | 250 | 5 | 5 | 12000 | От 0,25 до 25 включ. | ±2,5 | ||||
| Св. 25 до 60 включ. | ±5 | |||||||||
| MI | 20/ 50/ 60 | 40 | 2/ 5/ 10 | 2/ 5/ 10 | 10000 | От 0,04 до 1 включ. | ±1 | Средний III | ||
| Св. 1 до 4 включ. | ±2 | |||||||||
| Св. 4 до 20 включ. | ±3 | |||||||||
| 10000 | Св. 20 до 50 включ. | ±7,5 | ||||||||
| 6000 | Св. 50 до 60 включ | ±15 | ||||||||
| PBK989-B120 PBK989APW-B120 PBK987-B120 PBK987APW-B120 | SR | 1 | 120 | 250 | 5 | 5 | 24000 | От 0,25 до 25 включ. | ±2,5 | Высокий II |
| Св. 25 до 100 включ. | ±5 | |||||||||
| Св. 100 до 120 включ. | ±7,5 | |||||||||
| 2 | 50 | 1 | 10 | 12000 | От 0,05 до 50 включ. | ±5 | ||||
| Св. 50 до 120 включ. | ±10 | |||||||||
| MI | 50/ 100/ 120 | 100 | 5/ 10/ 20 | 5/ 10/ 20 | 10000 | От 0,1 до 2,5 включ. | ±2,5 | Средний III | ||
| Св. 2,5 до 10 включ. | ±5 | |||||||||
| Св. 10 до 50 включ. | ±7,5 | |||||||||
| 10000 | Св. 50 до 100 включ. | ±15 | ||||||||
| 6000 | Св. 100 до 120 включ. | ±30 | ||||||||
| PBK989-CC150 PBK989APW-CC150 PBK987-CC150 PBK987APW-CC150 | SR | 1 | 150 | 250 | 5 | 5 | 30000 | От 0,25 до 25 включ. | ±2,5 | Высокий II |
| Св. 25 до 100 включ. | ±5 | |||||||||
| Св. 100 до 150 включ. | ±7,5 | |||||||||
| 2 | 50 | 1 | 10 | 15000 | От 0,05 до 50 включ. | ±5 | ||||
| Св. 50 до 150 включ. | ±10 | |||||||||
| MI | 50/ 100/ 150 | 100 | 5/ 10/ 20 | 5/ 10/ 20 | 10000 | От 0,1 до 2,5 включ. | ±2,5 | Средний III | ||
| Св. 2,5 до 10 включ. | ±5 | |||||||||
| Св. 10 до 50 включ. | ±7,5 | |||||||||
| 10000 | Св. 50 до 100 включ. | ±15 | ||||||||
| 7500 | Св. 100 до 150 включ. | ±30 | ||||||||
| PFK988-C300 PFK988APW-C300 PFK989-C300 PFK989APW-C300 | SR | 1 | 300 | 50 | 1 | 10 | 30000 | От 0,05 до 50 включ. | ±5 | Высокий II |
| Св. 50 до 200 включ. | ±10 | |||||||||
| Св. 200 до 300 включ. | ±15 | |||||||||
| 2 | 1000 | 20 | 20 | 15000 | От 1 от 100 включ. | ±10 | ||||
| Модификации весов | Режим | Мах, кг | Min, г | d, г | е, г | n | Интервал нагрузки (m), кг | mpe, г | Класс точности ГОСТ OIML R 76-1-2011 | |
| PBK989-CC300 PBK989APW-CC300 PBK987-CC300 PBK987APW-CC300 | Св. 100 до 300 включ. | ±20 | ||||||||
| MI | 100/ 200/ 300 | 200 | 10/ 20/ 50 | 10/ 20/ 50 | 10000 | От 0,2 до 5 включ. | ±5 | Средний III | ||
| Св. 5 до 20 включ. | ±10 | |||||||||
| Св. 20 до 100 включ. | ±15 | |||||||||
| 10000 | Св.100 до 200 включ. | ±30 | ||||||||
| 6000 | Св. 200 до 300 включ. | ±75 | ||||||||
| PFK988-C600 PFK988APW-C600 PFK989-C600 PFK989APW-C600 PFK988-D600 PFK988APW-D600 PFK989-D600 PFK989APW-D600 | SR | 1 | 600 | 1000 | 20 | 20 | 30000 | От 1 до 100 включ. | ±10 | Высокий II |
| Св. 100 до 400 включ. | ±20 | |||||||||
| Св. 400 до 600 включ. | ±30 | |||||||||
| 2 | 2500 | 50 | 50 | 12000 | От 2,5 до 250 включ. | ±25 | ||||
| Св. 250 до 600 включ. | ±50 | |||||||||
| MI | 200/ 500/ 600 | 400 | 20/ 50/ 100 | 20/ 50/ 100 | 10000 | От 0,4 до 10 включ. | ±10 | Средний III | ||
| Св. 10 до 40 включ. | ±20 | |||||||||
| Св. 40 до 200 включ. | ±30 | |||||||||
| 10000 | Св. 200 до 500 включ. | ±75 | ||||||||
| 6000 | Св. 500 до 600 включ. | ±150 | ||||||||
| PFK988-D1500 PFK988APW-D1500 PFK989-D1500 PFK989APW-D1500 PFK988-E1500 PFK988APW-E1500 PFK989-E1500 PFK989APW-E1500 PFK988-ES1500 PFK988APW-ES1500 PFK989-ES1500 PFK989APW-ES1500 PFK988-E3000 PFK988APW-E3000 PFK989-E3000 PFK989APW-E3000 | SR | 1 | 1500 | 2500 | 50 | 50 | 30000 | От 2,5 до 250 включ. | ±25 | Высокий II |
| Св. 250 до 1000 включ. | ±50 | |||||||||
| Св. 1000 до 1500 включ. | ±75 | |||||||||
| 2 | 500 | 10 | 100 | 15000 | От 0,5 до 500 включ. | ±50 | ||||
| Св. 500 до 1500 включ. | ±100 | |||||||||
| MI | 500/ 1000 /150 0 | 1000 | 50/ 100/ 200 | 50/ 100/ 200 | 10000 | От 1 до 25 включ. | ±25 | Средний III | ||
| Св. 25 до 100 включ. | ±50 | |||||||||
| Св. 100 до 500 включ. | ±75 | |||||||||
| 10000 | Св. 500 до 1000 включ. | ±150 | ||||||||
| 7500 | Св. 1000 до 1500 включ. | ±300 | ||||||||
| SR | 1 | 3000 | 500 | 10 | 100 | 30000 | От 0,5 до 500 включ. | ±50 | Высокий II | |
| Св. 500 до 2000 включ. | ±100 | |||||||||
| Св. 2000 до 3000 включ. | ±150 | |||||||||
| 2 | 10000 | 200 | 200 | 15000 | От 10 до 1000 включ | ±100 | ||||
| Св. 1000 до 3000 включ. | ±200 | |||||||||
| Модификации весов | Режим | Мах, кг | Min, г | d, г | е, г | n | Интервал нагрузки (m), кг | mpe, г | Класс точности ГОСТ OIML R 76-1-2011 |
| PFK988-ES3000 PFK988APW-ES3000 PFK989-ES3000 PFK989APW-ES3000 | MI | 1000 / 2000 / 3000 | 2000 | 100/ 200/ 500 | 100/ 200/ 500 | 10000 | От 2 до 50 включ. | ±50 | Средний III |
| Св. 50 до 200 включ. | ±100 | ||||||||
| Св. 200 до 1000 включ. | ±150 | ||||||||
| 10000 | Св. 1000 до 2000 включ. | ±300 | |||||||
| 6000 | Св. 2000 до 3000 включ. | ±750 | |||||||
| PFK988-E6000 PFK988APW-E6000 PFK988-ES6000 PFK988APW-ES6000 PFK989-E6000 PFK989APW-E6000 PFK989-ES6000 PDK989APW-ES6000 | SR | 6000 | 10000 | 200 | 200 | 30000 | От 10 до 1000 включ. | ±100 | Высокий II |
| Св. 1000 до 4000 включ. | ±200 | ||||||||
| Св. 4000 до 6000 включ. | ±300 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25е |
| Показания индикации массы, кг, не более | Мах + 9е |
| Диапазон выборки массы тары (Т), % от Max | от 0 до 100 |
| Диапазон установки на нуль и слежения за нулём, не более, % от Max | 4 |
| Диапазон первоначальной установки нуля, не более, % от Max | 20 |
| Условия эксплуатации: - диапазон температуры, °С: - для режима MI - для режима SR особый | от -10 до +40 от 0 до +40 |
| Электрическое питание: - от сети переменного тока: - напряжением, В - частота, Гц - от встраиваемой аккумуляторной батареи, В | от 187 до 242 от 49 до 51 12 |
| Время непрерывной работы от полностью заряженной аккумуляторной батареи, ч, не менее | 12 |
| Потребляемая мощность, ВА, не более | 40 |
Габаритные размеры и масса ГПУ приведены в таблице 4.
Таблица 4- Габаритные размеры и масса ГПУ
| Модификации | Габаритные размеры (ДхШхВ), мм | Масса, кг, не более |
| 1 | 2 | 3 |
| PBK989-XS0.6, PBK989APW-XS0.6 | 271 x 259 х 265 | 6 |
| PBK785-0.6XS, PBK785-3XS, PBK785-6XS | 240 x 207 x230 | 7 |
| PBK989-A3, PBK989APW-A3, PBK989-A6 PBK989APW-A6 | 345 x 275 х 147 | 9 |
| PBK785-6SM | 247 x 206 x105 | 8 |
| PBK989-AB15, PBK989APW-AB15, PBK989-AB30, PBK989APW-AB30, PBK989-AB60, PBK989APW-AB60 | 350 x 280 х 144 | 11 |
| PBK785-15LA, PBK785-35LA | 357 x247 x 120 | 10 |
| PBK989-B60, PBK989APW-B60, PBK987-B60, PBK987APW-B60, PBK989-B120, PBK989APW-B120, PBK987-B120, PBK987APW-B120 | 500 х 400 х 152 | 31 |
| PBK989-CC150, PBK989APW-CC150, PBK987-CC150, PBK987APW-CC150, PBK989-CC300, PBK989APW-CC300, PBK987-CC300, PBK987APW-CC300 | 600 х 800 х 140 | 40 |
| PFK988-C300, PFK988APW-C300, PFK989-C300, PFK989APW-C300, PFK988-C600, PFK988APW-C600, PFK989-C600, PFK989APW-C600 | 1000 х 800 х 140 | 91 |
| PFK988-D600, PFK988APW-D600, PFK989-D600, PFK989APW-D600, PFK988-D1500, PFK988APW-D1500, PFK989-D1500, PFK989APW-D1500 | 1000x1250x205 | 260 |
| PFK988-E1500, PFK988APW-E1500, PFK989-E1500, PFK989APW-E1500, PFK988-E3000, PFK988APW-E3000, PFK989-E3000, PFK989APW-E3000, PFK988-E6000, PFK988APW-E6000 PFK989-E6000, PFK989APW-E6000 | 1250x1500x207 | 380 |
| PFK988-ES1500, PFK988APW-ES1500, PFK989-ES1500, PFK989APW-ES1500, PFK988-ES3000, PFK988APW-ES3000, PFK989-ES3000, PFK989APW-ES3000 PFK988-ES6000, PFK988APW-ES6000 PFK989-ES6000, PFK989APW-ES6000 | 1500x1500x222 | 430 |
наносится фотохимическим способом на картировочную табличку, закрепленную на ГПУ, и типографским способом на титульные листы эксплуатационной документации.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы | PBK/PFK | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в документе «Весы платформенные PBK/PFK. Руководство по эксплуатации», раздел 1.
ГОСТ OIML R 76-1-2011. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания
Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы Техническая документация изготовителя
| Зарегистрировано поверок | 139 |
| Поверителей | 17 |
| Актуальность данных | 21.11.2024 |
