| Номер в госреестре | 82149-21 |
| Наименование СИ | Счетчики электрической энергии постоянного тока электронные |
| Обозначение типа СИ | СКВТ-Ф61 ME |
| Изготовитель | Общество с ограниченной ответственностью "Метрикс Европа" (ООО "Метрикс Европа"), г. Санкт-Петербург |
| Год регистрации | 2021 |
| Срок свидетельства | 13.07.2026 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии постоянного тока электронные СКВТ-Ф61 ME (далее - счетчики) предназначены для измерения и учета электрической энергии в режиме потребления (прямом) или в режиме потребления и возврата (прямом и реверсивном) на электроподвижном составе железных дорог и городского транспорта, на тяговых подстанциях и других объектах.
Принцип действия счетчиков основан на операциях перемножения двух аналоговых сигналов, пропорциональных напряжению и силе постоянного тока измеряемой сети, с последующим цифровым интегрированием и преобразованием результата в последовательность импульсов, количество которых пропорционально потребленной или возвращенной электрической энергии.
Конструктивно счетчики состоят из измерительного блока, делителя напряжения (в зависимости от исполнения), блоков питания и индикации, размещенных в корпусе.
Счетчики выпускаются в исполнениях, отличающихся:
- схемой включения («с общим минусом» или «общим плюсом»);
- способом питания (от измерительной сети через балластное устройство питания (далее - БУП), от вспомогательной сети постоянного или переменного тока, от автономного источника питания (далее - АИП));
- видом учитываемой электрической энергии (потребляемая или потребляемая и возвращаемая).
Счетчики работают совместно с наружными взаимозаменяемыми шунтами 75 ШС или 150 ШС, датчиками тока, датчиками напряжения, внутренними делителями напряжения. Счетчики имеют импульсный выход.
Счетчики предназначены для работы в закрытых помещениях при отсутствии в воздухе этих помещений агрессивных паров и газов.
Заводской номер наносится на маркировочную табличку типографским методом в виде цифрового кода.
Общий вид счетчиков с указанием мест ограничения доступа к местам настройки (регулировки) представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломбирование с нанесением знака поверки.
Структура условного обозначения исполнений счетчиков:
СКВТ-Ф61 ME X / X X /X X/ X X X / X - X - X Варианты исполнения и их обозначения
*** - без монтажной панели;
— 621 - с монтажной панелью для установки на место СКВТ-Д621;
М - с монтажной панелью для установки на место СКВТ-М.
_ *** - корпус К1.
*** - без встроенного интерфейса и модема;
Eth - со встроенным интерфейсом Ethernet;
485 - со встроенным интерфейсом EIA485;
CAN - со встроенным интерфейсом CAN;
GSM - с GSM-модемом;
WM - с WiMAX-модемом;
WF - с Wi-Fi -модемом;
PLC - с PLC-модемом._
БУП - питание счетчика от измеряемой сети, через БУП;
АИП - автономное питание счетчика;
АС - питание счетчика от сети переменного тока частотой 50 Гц и напряжением сети от 36 до 230 В;
DC - питание счетчика от сети/источника постоянного тока напряжением от 48 до
160 В._
75 - для включения через шунт с
номинальным падением напряжения 75 мВ; 150 - для включения через шунт с
номинальным падением напряжения 150 мВ;
*** - для счетчиков, подключаемых через
_датчики._
+ - подключение счетчика по схеме «с общим плюсом»;
- - подключение счетчика по схеме «с общим минусом»;
Д - подключение счетчика через
_бесконтактные датчики тока и напряжения.
Р - учет потребляемой и возвращаемой электрической энергии;
П - учет только потребляемой электрической энергии.
(через дробь второй канал)_
Номинальное значение силы постоянного тока шунта, датчика тока: 5; 50; 100; 150; 160; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 5000;
6000; 7500 А (через дробь второй канал)._
Значение номинального напряжения счетчика: 600;800;1500; 3000 В.

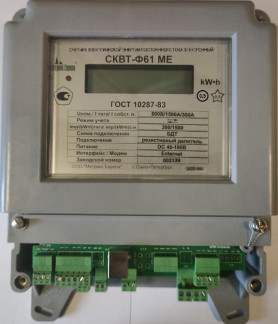

Рисунок 1 - Общий вид счетчиков с указанием мест ограничения доступа к местам настройки
Примечание - (***) Для данного варианта исполнения в соответствующем поле условного обозначения счетчиков запись не производится.
(регулировки)
Программное обеспечение (далее - ПО) счетчиков состоит из встроенного и внешнего ПО. Встроенное ПО производит обработку информации, поступающей от аппаратной части счетчиков, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи. Внешнее ПО устанавливается на персональный компьютер и предназначено для настройки работы счетчиков через интерфейс связи.
Встроенное ПО является метрологически значимым. Внешнее ПО является метрологически незначимым.
Метрологические характеристики счетчиков нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение | |
| встроенное | внешнее | |
| Идентификационное наименование ПО | 1гоп,а43 | СКВТ01 |
| Номер версии (идентификационный номер ПО), не ниже | 4.01 | 2.2 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс точности по ГОСТ 10287-83 | 0,5 |
| Номинальное значение напряжения постоянного тока на входе счетчиков по цепи тока при работе с шунтами 75 ШС с номинальными значениями силы постоянного тока: 5; 50; 100; 150; 160; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 5000; 6000; 7500 А, с шунтами 150 ШС с номинальными значениями силы постоянного тока: 300; 750; 1500 А, мВ: - 75 ШС - 150 ШС | 75 150 |
| Диапазон номинальных значений силы постоянного тока на входе счетчиков по цепи тока при работе с датчиками тока с номинальными значениями силы постоянного тока: 5; 50; 100; 150; 160; 300; 500; 750; 1000; 1500; 2000; 3000; 4000; 5000; 6000; 7500 А, мА | от 20 до 2000 |
| Номинальное значение напряжения постоянного тока на входе счетчиков по цепи напряжения при работе с внутренним делителем напряжения, В | 600; 800; 1500; 3000 |
| Диапазон номинальных значений силы постоянного тока на входе счетчиков по цепи напряжения при работе с датчиками напряжения с номинальными значениями напряжения постоянного тока: 600; 800; 1500; 3000 В, мА | от 20,0000 до 35,7144 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 30 до 80 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемая мощность, не более: | |
| - параллельной цепью на каждые 100 В номинального значения напряжения | |
| постоянного тока, Вт | 0,4 |
| - последовательной цепью при номинальном значении силы постоянного тока, | |
| мВт | 1,0 |
| - БУП от измеряемой цепи напряжения на каждые 100 В номинального | |
| значения напряжения постоянного тока, Вт | 2,5 |
| - от вспомогательной сети электрического питания постоянного тока, Вт | 5,0 |
| - от вспомогательной сети электрического питания переменного тока: | |
| - активная, Вт | 2,4 |
| - полная, ВА | 3,0 |
| Порог чувствительности, % от номинального значения силы постоянного тока, не более | 2 |
| Габаритные размеры (высотахширинахдлина), мм, не более: | |
| - счетчика в корпусе К1 | 230x170x72 |
| - счетчика, смонтированного в монтажную панель | 310x195x133 |
| - БУП | 242x140x52 |
| - БУП для счетчиков при работе с шунтами, датчиками тока с номинальным | |
| значением силы постоянного тока 300 А и с номинальным напряжением 3000 В | 346x301x143 |
| - АИП | 155x85x72 |
| Наименование характеристики | Значение |
| Масса, кг, не более: - счетчика - счетчика, смонтированного в монтажную панель - БУП - БУП в корпусе - АИП | 1.5 3.5 4,85 6.5 1,2 |
| Параметры электрического питания от источника постоянного тока: - напряжение постоянного тока, В Параметры электрического питания от источника переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц Параметры электрического питания от автономного блока питания: - напряжение постоянного тока, В | от 48 до 160 от 36 до 230 50±1 5,0±0,5 |
| Средняя наработка счетчика на отказ, ч | 56000 |
| Средний срок службы, лет | 15 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, %, не более | от -50 до +60 90 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку счетчика любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик электрической энергии постоянного тока электронный СКВТ-Ф61 ME | - | 1 шт. |
| БУП* | - | 1 шт. |
| Соединительные провода ** | - | 1 комплект |
| Монтажная панель** | - | 1 шт. |
| Паспорт | МТВР.411152.001ПС | 1 экз. |
| Руководство по эксплуатации | МТВР.411152.001РЭ | 1 экз. |
| Методика поверки | ИЦРМ-МП-185-20 | 1 экз. |
| Программа параметризации счетчика и кабель для связи с ЭВМ** | - | 1 экз. |
| * Поставляется только для счетчиков с электрическим питанием от измеряемой сети; ** Поставляется по отдельному договору. | ||
приведены в разделе 4 «Методы измерений» руководства по эксплуатации.
ГОСТ 10287-83 «Счетчики электрические постоянного тока. Общие технические условия»
МТВР.411152.001ТУ «Счетчики электрической энергии постоянного тока электронные СКВТ-Ф61 ME. Технические условия»
