Система измерений количества и показателей качества нефтепродуктов мобильная, 82150-21

Назначение

Система измерений количества и показателей качества нефтепродуктов мобильная (далее - СИКН) предназначена для автоматизированных измерений массы нефтепродуктов, при проведении учетных операций.

Описание

СИКН представляет собой единичный экземпляр автоматизированной системы измерений. Принцип действия СИКН основан на использовании косвенного метода динамических измерений массы нефтепродуктов. Поток нефтепродукта поступает во входной коллектор СИКН, где разделяется на два потока, идущих по параллельным измерительным линиям. Выходы измерительных линий объединяются в выходном коллекторе.

Масса нефтепродукта, протекающего через каждую из двух измерительных линий, определяется косвенным методом динамических измерений по результатам измерений:

-    объема нефтепродукта, измеряемого с помощью преобразователей расхода турбинных, датчиков давления и температуры;

-    плотности нефтепродукта, измеряемой с помощью преобразователя плотности и расхода, датчиков давления и температуры или с помощью измерений плотности нефтепродукта в объединенной пробе.

Выходные электрические сигналы преобразователей расхода турбинных, датчиков температуры и давления, преобразователя плотности и расхода поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродукта по реализованному в нем алгоритму.

Масса нефтепродукта, прошедшего по измерительной линии за отчетный период времени, вычисляется как произведение объёма и плотности нефтепродукта, приведенные к одинаковым условиям.

Масса нефтепродукта, прошедшего через СИКН за отчетный период времени, вычисляется как сумма масс нефтепродукта, прошедших через каждую из двух параллельных измерительных линий.

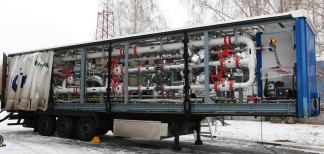

Общий вид СИКН показан на рисунке 1.

В состав СИКН входят:

-    блок измерительных линий, состоящий из двух измерительных линий (рабочих);

-    блок измерений показателей качества нефтепродуктов;

-    система сбора, обработки информации и управления;

-    система распределения электроэнергии;

-    межблочное оборудование;

-    установка поверочная трубопоршневая двунаправленная;

-    комплект запасных частей, инструмента и принадлежностей;

-    полуприцеп.

В СИКН применены средства измерений утвержденного типа, указанные в таблице 1.

СИКН обеспечивает выполнение следующих основных функций:

Таблица 1 - Средства измерений, применяемые в СИКН

-    автоматизированное измерение массового расхода и массы нефтепродукта косвенным методом динамических измерений;

-    автоматическое измерение объемного расхода нефтепродукта, его плотности, температуры, давления;

-    вычисление массы нефтепродукта, средневзвешенных значений плотности, температуры, давления за отчетный период;

-    вычисление объема нефтепродукта, прошедшего по СИКН за отчетный период;

-    приведение плотности к стандартным условиям и к условиям измерений в СИКН;

-    проведение поверки и КМХ турбинных преобразователей расходов, а также сторонних преобразователей расходов жидкости, не входящих в состав СИКН, с применением трубопоршневой поверочной установки;

-    автоматический отбор объединенной пробы;

-    ручной отбор точечной пробы;

-    автоматический контроль параметров измеряемого потока, их индикацию;

-    защиту информации от несанкционированного доступа к программным средствам;

-    регистрацию и хранение результатов измерений, формирование отчетов, протоколов,

актов;

-    контроль герметичности запорной арматуры измерительных линий.

Пломбирование СИКН не предусмотрено. СИ, входящие в состав СИКН,

пломбируются в соответствие с описанием их типа СИ.

Знак поверки наносится на свидетельство о поверке, в случае оформления свидетельства на бумажном носителе и (или) паспорт.

Заводской номер наносится на шильд СИКН.

Программное обеспечение

Программное обеспечение (далее - ПО) обеспечивает реализацию функций СИКН.

ПО СИКН реализованное в АРМ оператора - ПО «ФОРВАРД PRO».

ПО «ФОРВАРД PRO» имеет идентификационные данные, приведенные в таблице 2.

Таблица 2 - Идентификационные данные АРМ

Защита ПО от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется наличием системы ограничения доступа, установкой логина и пароля разного уровня доступа.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Технические характеристики

Метрологические и технические характеристики, включая показатели точности, приведены в таблицах 3 и 4.

Таблица 3 - Метрологические характеристики

Знак утверждения типа

наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.

Комплектность

Комплектность приведена в таблице 5.

Таблица 5 - Комплектность СИКН

Сведения о методах измерений

приведены в документе «ГСИ. Масса нефтепродуктов. Методика измерений с применением системы измерений количества и показателей качества нефтепродуктов мобильной» (свидетельство об аттестации методики (метода) измерений № 01.002572013/194014-20).

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефтепродуктов мобильной

Постановление Правительства РФ N 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»

Приказ Росстандарта от 7 февраля 2018 г. № 256 часть 2 «Об утверждении Государственной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»

ГОСТ 8.587-2019 «ГСИ. Масса нефти и нефтепродуктов. Методики (методы) измерений
