| Номер в госреестре | 82153-21 |
| Наименование СИ | Комплексы измерительные с видеофиксацией |
| Обозначение типа СИ | "АвтоНом" |
| Изготовитель | Общество с ограниченной ответственностью "Технологии Распознавания" (ООО "Технологии Распознавания"), г. Москва; Общество с ограниченной ответственностью "Рекогна-Индастриал" (ООО "Рекогна-Индастриал), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 13.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные с видеофиксацией «АвтоНом» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (ТС) оптическим и радиолокационным методами в зоне контроля в автоматическом режиме, измерений значений текущего времени, синхронизированных с национальной шкалой координированного времени UTC(SU), определения координат мест расположения комплексов в плане.
Принцип действия комплексов при измерении скорости движения ТС радиолокационным методом в зоне контроля основан на измерении разности частот падающего и отраженного сигнала от движущегося объекта (эффект Доплера).
Принцип действия комплексов при измерении скорости движения ТС оптическим методом в зоне контроля основан на измерении расстояния, пройденного ТС в зоне контроля от точки первой фиксации ТС до точки последней фиксации ТС, и измерения интервала времени между моментами первой и последней фиксации ТС в зоне контроля.
Принцип действия комплексов при измерении значений текущего времени и определении координат основан на приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой координированного времени UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.
Комплексы конструктивно состоят из видеомодуля, радиолокационного модуля и комплекта вспомогательного оборудования. Радиолокационный модуль и вспомогательное оборудование поставляется по заказу.
Видеомодуль включает в себя промышленный компьютер с установленным специальным ПО, видеокамеру с объективом, ИК-прожектор, приемник навигационных сигналов ГНСС с антенной. Видеомодуль выпускается в двух вариантах исполнения, отличающихся габаритными размерами, наличием встроенного дисплея и вариантом размещения ИК-прожектора.
Комплект вспомогательного оборудования содержит штатив с элементами крепления, аккумуляторный бокс с аккумулятором, зарядное устройство, модуль связи, планшетный компьютер. Все части комплекта вспомогательного оборудования не являются метрологически значимыми частями комплексов.
Комплексы предназначены для работы в стационарном или передвижном режиме, и размещаются на штативах, треногах, на неподвижных ТС. При изменении местоположения комплекса настройка комплекса для измерения скорости не требуется.

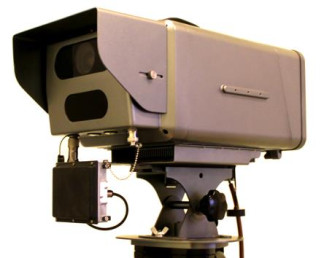

Общий вид видеомодуля комплексов с указанием мест пломбировки от несанкционированного доступа и крепления комплексов представлены в рисунке 1 .
Место маркировки и нанесения знака утверждения типа приведено на рисунке 2. Нанесение знака поверки на СИ не предусмотрено.
Рисунок 2 - Место маркировки и нанесения знака утверждения типа
Метрологически значимая часть программного обеспечения (ПО) комплексов состоит их четырех специальных программных модулей, установленных на комплексе в зависимости от комплектации:
- модуль «Измерение скорости оптическим методом» обеспечивает измерение скорости движения ТС в зоне контроля комплекса без необходимости предварительной градуировки;
- модуль «Измерение скорости по радару» обеспечивает измерение скорости движения ТС в зоне контроля радиолокационным методом (необходим радиолокационный модуль);
- модуль «Измерение значений текущего времени» обеспечивает определение текущего времени, синхронизированного с национальной шкалой координированного времени UTC(SU), а также расчет интервалов времени;
- модуль «Измерение значений координат» обеспечивает определение значений текущих координат комплексов в плане.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение | |||
| Идентификационное наименование ПО | Модуль «Измерение значений текущего времени» | Модуль «Измерение скорости оптическим методом» | Модуль «Измерение скорости по радару» | Модуль «Измерение значений координат» |
| Номер версии (идентификационный номер) ПО | 1.5 | 1.1 | 1.1 | 1.2 |
| Цифровой идентификатор ПО (CRC - контрольная сумма исполняемого кода) | CD663D86 | F248C48A | 20E4BB52 | 87AE6F25 |
| Алгоритм вычисления идентификатора ПО | CRC32 | CRC32 | CRC32 | CRC32 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы абсолютной погрешности синхронизации с национальной шкалой координированного времени UTC(SU), с | ± 1 |
| Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплекса в плане в статическом режиме при геометрическом факторе PDOP не более 3, м | ± 7 |
| Диапазон измерений скорости движения ТС, км/ч: - при измерении скорости радиолокационным методом - при измерении скорости оптическим методом | от 2 до 350 от 1 до 255 |
| Пределы допускаемой погрешности измерения скорости ТС: - при измерении скорости радиолокационным методом - абсолютная, в диапазоне от 2 до 100 км/ч включ., км/ч - относительная, в диапазоне св. 100 до 350 км/ч, % - при измерении скорости оптическим методом - абсолютная, в диапазоне от 1 до 100 км/ч включ., км/ч - относительная, в диапазоне св. 100 до 255 км/ч, % | ± 1 ± 1 ± 2 ± 2 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая частота излучения радиолокационного модуля, ГГ ц | 24,15 ± 0,1 |
| Параметры зоны контроля: - протяженность, м - ширина, м | от 8 до 45 от 2,7 до 15 |
| Напряжение электропитания комплексов от источника постоянного тока, В | от 11,7 до 12,5 |
| Мощность потребления, Вт, не более | 150 |
| Степень защиты по ГОСТ 14254-2015 | IP65 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более | |
| Видеомодуль, в исполнении 1: | |
| - длина | 490 |
| - ширина | 240 |
| - высота | 305 |
| Видеомодуль, в исполнении 2: | |
| - длина | 600 |
| - ширина | 230 |
| - высота | 250 |
| Масса, кг, не более: | |
| - видеомодуль, в исполнении 1 | 8,0 |
| - видеомодуль, в исполнении 2 | 9,0 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -50 до +55 |
| - атмосферное давление, кПа | от 60 до 106,7 |
| - относительная влажность при температуре окружающего воздуха +30 °С, % | до 98 |
наносится на металлографическую табличку на корпусе видеомодуля, а также типографским способом на титульные листы эксплуатационной документации.
Таблица 5 - Комплектность комплексов
| Наименование | Обозначение | Кол-во |
| Комплексы «АвтоНом» в составе: - Видеомодуль (исполнение 1 или 2), включая специальное ПО, в составе модулей: - «Измерение значений текущего времени» - «Измерение скорости оптическим методом» - «Измерение скорости по радару» - «Измерение значений координат» - Радиолокационный модуль | 1 1 по заказу по заказу 1 по заказу | |
| Комплект вспомогательного оборудования: - Штатив с элементами крепления - Аккумуляторный бокс с аккумулятором - Зарядное устройство - Модуль связи - Планшетный компьютер | по заказу по заказу по заказу по заказу по заказу | |
| Руководство по эксплуатации (в эл.виде) | РСАВ.402100.018 РЭ | 1 |
| Формуляр | РСАВ.402100.018 ФО | 1 |
| Методика поверки | РСАВ.402100.018 МП | 1 |
приведены в разделе «Принципы и методы измерений» документа «Руководство по эксплуатации. РСАВ.402100.018 РЭ», раздел «Принципы и методы измерений».
Государственная поверочная схема для средств измерений времени и частоты. Приказ Росстандарта № 1621 от 31.07.2018 г.
ТУ 4278-018-95195549-2017 (РСАВ.402100.018 ТУ) Комплекс измерительный с видеофиксацией «АвтоНом». Технические условия.
