| Номер в госреестре | 82160-21 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | Swift Heat and Control |
| Изготовитель | Swift Heat Empowered (Pty) Ltd., Южная Африка |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления Swift Heat and Control (далее -термопреобразователи) предназначены для измерений температуры цапфенного подшипника в составе мельницы полусамоизмельчения, шаровой мельницы.
Принцип действия термопреобразователей основан на изменении электрического сопротивления платинового чувствительного элемента от измеряемой температуры.
Термопреобразователи конструктивно выполнены в виде ЧЭ, помещенного в защитный корпус из коррозионностойкой стали и соединенного по трехпроводной схеме с постоянно подключенным кабелем в защитном цилиндрическом чехле из нержавеющей стали в тефлоновой обмотке. ЧЭ имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.
К термопреобразователи сопротивления данного типа относятся термопреобразователи сопротивления Swift Heat and Control с заводскими номерами 1TT040, 2TT040, 1TT041, 2TT041, 1TT042, 2TT042, 1TT044, 2TT044, 1TT045, 2TT045, 1TT046, 2TT046.
Защита от несанкционированного доступа обеспечивается конструкцией термопреобразователей.
Пломбирование термопреобразователей не предусмотрено. Нанесение знака поверки на термопреобразователи не предусмотрено. Заводские номера состоят из сочетаний арабских цифр, прописных латинских букв и арабских цифр и (или) прописных латинских букв и арабских цифр, нанесены на этикетки из полихлорвиниловой пленки методом струйной печати, этикетки наклеены на защитный чехол термопреобразователей.

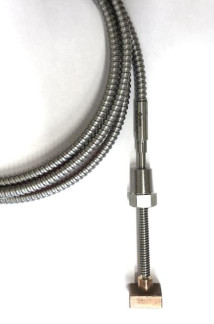

Общий вид термопреобразователей приведены на рисунке 1.
Место нанесения заводского номера
Рисунок - 1 Общий вид термопреобразователей
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная статическая характеристика (НСХ) по ГОСТ 6651 -2009 | Pt100 |
| Температурный коэффициент по ГОСТ 6651-2009, °С-1 | а = 0,00385 |
| Диапазон измерений температур, °С | от 0 до +100 |
| Допуск класса С по ГОСТ 6651-2009, °С | ±(0,6 + 0,0Ы) |
| Показатель тепловой инерции, с, не более | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Схема соединения | Трехпроводная |
| Г абаритные размеры (ширина х длинна х высота) корпуса ЧЭ, мм, не более | 25х25х10 |
| Температура окружающей среды, °С | от -10 до +50 |
| Длина термопреобразователей с кабелем, м, не более | 2,7 |
| Масса, кг, не более | 0,5 |
| Электрическое сопротивление изоляции при температуре от +15 до +20 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 100 |
наносится на титульный лист документа « Термопреобразователи сопротивления Swift Heat and Control. Паспорт и инструкция по эксплуатации» печатным способом.
Таблица 3 - Комплектность термопреобразователей
| Наименование | Обозначение | Количество |
| Т ермопреобразователи сопротивления | Swift Heat and Control | 12 шт. |
| Термопреобразователи сопротивления Swift Heat and Control. Паспорт и инструкция по эксплуатации | - | 1 экз. |
приведены в эксплуатационном документе «Термопреобразователи сопротивления Swift Heat and Control. Паспорт и инструкция по эксплуатации» в разделе 6.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы изготовителя
| Зарегистрировано поверок | 24 |
| Поверителей | 1 |
| Актуальность данных | 15.11.2024 |
