Установка поверочная РУОМ, 82167-21

Назначение

Установка поверочная РУОМ (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости.

Описание

Принцип действия установки основан на воспроизведении единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости, создаваемых при помощи системы создания и стабилизации расхода измеряемой среды, системы регулирования расхода измеряемой среды, средств измерений температуры и давления измеряемой среды, автоматизированной системы измерений, управления и контроля и измерении расхода и количества жидкости в потоке средствами измерений.

Установка состоит из средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, температуры и давления измеряемой среды, системы хранения и подготовки измеряемой среды, системы создания и стабилизации расхода измеряемой среды, системы регулирования расхода измеряемой среды, нескольких измерительных участков, автоматизированной системы измерений, управления и контроля, трубной обвязки с запорно-регулирующей арматурой.

В качестве средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости в составе установки применяют весовые устройства на базе весов платформенных PBK/PFK, модификаций PFK987-B60 и PFK988^600 (регистрационный номер 63002-16), весов электронных XP-K, модификации XP6002KL (регистрационный номер 38187-14).

В качестве средств измерений объема жидкости в потоке и объемного расхода жидкости, в составе установки применяют расходомеры электромагнитные Promag (регистрационные номера 14589-14, 61467-15).

В качестве средств измерений температуры измеряемой среды применяют термопреобразователь с унифицированным выходным сигналом Метран-270 (регистрационный номер 21968-11).

В качестве средств измерений давления измеряемой среды применяют преобразователи давления АИР-20/М2 (регистрационные номера 63044-16, 46375-11).

Поверяемое средство измерений устанавливается в измерительный участок установки, состоящий из зажимного устройства, запорной арматуры. Измеряемая среда, посредством систем создания и стабилизации расхода измеряемой среды и регулирования расхода измеряемой среды из системы хранения и подготовки измеряемой среды, подается в гидравлический тракт рабочего контура установки, проходит через поверяемое средство измерений, средства измерений давления и температуры измеряемой среды, расходомеры установки и далее, в зависимости от метода измерений, направляется обратно в систему хранения и подготовки измеряемой среды или через устройство переключения потока на весовое устройство.

Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает полученные значения по показаниям поверяемых средств измерений и средств измерений установки.

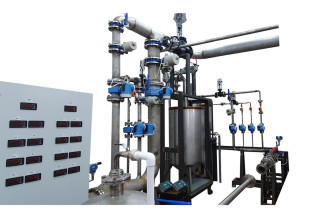

Общий вид установок представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.

Место пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места

нанесения знака поверки

Заводской номер установки указывается методом ультрафиолетовой печати на маркировочную табличку, закрепленную на лицевой части шкафа управления установки. Маркировочная табличка представлена на рисунке 3.

& ЭРИС

Установка поверочная PVOM

Заводской номер: ЭР202005 Год выпуска: 2020

Диапазон воспроизводимых расходов при применении в качестве средств измерений весовых устройств, т/ч (м3/ч): от 0,005 до 600

Диапазон воспроизводимых расходов при применении в качестве средств измерений расходомеров, (м3/ч): от 0,005 до 900
