| Номер в госреестре | 82170-21 |
| Наименование СИ | Приборы весоизмерительные |
| Обозначение типа СИ | IT1, IT3 |
| Изготовитель | SysTec Systemtechnik und Industrieautomation GmbH, Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 13.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы весоизмерительные IT1, IT3 (далее — средство измерений) предназначены для преобразования выходного сигнала весоизмерительных датчиков, дальнейшей обработки данных и представления результатов взвешивания в единицах массы.
Принцип действия средства измерений в качестве индикатора (Т.2.2.2 ГОСТ OIML R 76-1—2011) заключается в аналого-цифровом преобразовании выходного аналогового электрического сигналов напряжения весоизмерительных датчиков и/или преобразовании и математической обработке цифрового кода с определением измеренного значения массы, которое отображается на дисплее средства измерений в визуальной форме. При работе средства измерений в качестве терминала (Т.2.2.5 ГОСТ OIML R 76-1—2011) на дисплее средства измерений в визуальной форме отображается значение массы, полученное от цифровых весоизмерительных датчиков, устройства обработки аналоговых или цифровых данных или взвешивающих модулей.
При задействовании соответствующих функций средства измерения значение массы, а также различные управляющие сигналы, передаются через цифровые интерфейсы связи, цифровые выходы напряжения или аналоговый токовый выход на различные внешние устройства, например, персональный компьютер, печатающее устройство, исполнительные механизмы, входящие в состав автоматических весоизмерительных устройств, весовых дозаторов дискретного действия и/или другие устройства.
Средство измерений представляет собой электронное устройство в корпусе из нержавеющей стали для настольного, настенного размещения. На лицевой панели корпуса расположены графический дисплей и мембранная клавиатура.
Средство измерений выпускается в двух модификациях: IT1, IT3. Модификация IT1 имеет клавиатуру с основными клавишами управления, модификация IT3 имеет также блок цифровых клавиш. Обозначение модификаций может включать в себя указание об источнике питания средства измерений: «-AC» для сети переменного тока, «-DC» для внешнего или «-BATT» для встроенного (аккумуляторная батарея) источника постоянного тока.

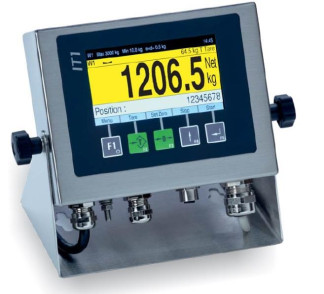

Внешний вид средства измерений представлен на рисунке 1.
Защита от несанкционированного доступа осуществляется пломбировкой корпуса с помощью разрушаемых наклеек и/или переключателя настройки и регулировки, находящегося на печатной плате аналого-цифрового преобразователя (АЦП) внутри корпуса средства измерений, с помощью свинцовой или пластмассовой пломбы.
Знак поверки наносится на свидетельство о поверке средства измерений в соответствии с действующим законодательством.
Схема пломбировки переключателя регулировки представлена на рисунке 2.
□
Положение
«параметры
защищены»
Положение «параметры не защищены»
ГЧ Т1
свинцовая или пластмассовая пломба Рисунок 2 — Схема пломбировки
Программное обеспечение (далее - ПО) средства измерений является встроенным, хранится в энергонезависимом запоминающем устройстве (в стационарной, закрепленной аппаратной части).
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая ограничивает доступ к переключателю настройки и регулировки. Изменение метрологически значимых параметров, настройка и регулировка не могут быть осуществлены без вскрытия корпуса, нарушения защитной пломбы и изменения положения переключателя.
Изменение ПО через интерфейс пользователя невозможно.
Кроме того, защита от несанкционированного доступа к параметрам регулировки, настройки, а также измерительной информации, реализована:
-невозможностью изменения ПО без применения специализированного оборудования изготовителя;
- разграничением прав доступа к параметрам регулировки и настройки при помощи
пароля.
Энергонезависимое запоминающее устройство также защищено переключателем настройки и регулировки.
Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО (Таблица 1) отображаются при включении средства измерений, а также доступны для просмотра во время работы при нажатии специальной комбинации клавиш.
Таблица 1 — Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| IT1 | IT3 | |
| Идентификационное наименование ПО | — | — |
| Номер версии (идентификационный номер) ПО * | V4.XX.YY | |
| Цифровой идентификатор ПО | 15487782 | |
| * «XX» и «YY» - цифры от 01 до 99 для обозначения метрологически не значимой части ПО | ||
Таблица 2— Метрологические характеристики
| Наименование характеристики | Значение | |
| Класс точности по ГОСТ OIML R 76-1—2011 | III | IIII |
| Значение доли предела допускаемой погрешности, pi - при работе в качестве индикатора - при работе в качестве терминала | 0,5 0,0 | |
| Максимальное число поверочных интервалов в однодиапазонном режиме работы, n - без компенсации наклона - с компенсацией наклона | 10000 3000 | 1000 1000 |
| Максимальное число поверочных интервалов в поддиапазоне взвешивания в многоинтервальном режиме работы, n - без компенсации наклона - с компенсацией наклона | 10000 3000 | 1000 1000 |
| Наименование характеристики | Значение | |
| Максимальное количество поддиапазонов взвешивания в многоинтервальном режиме работы | 3 | |
| Максимальное число поверочных интервалов в диапазоне взвешивания в многодиапазонном режиме работы, n - без компенсации наклона - с компенсацией наклона | 10000 3000 | 1000 1000 |
| Максимальное количество диапазонов взвешивания в многодиапазонном режиме работы | 3 | |
| Минимальное входное напряжение, приходящееся на поверочный интервал, мкВ * | 0,33 | |
| Минимальное напряжение в диапазоне измерений, мВ * | 0 | |
| Максимальное напряжение в диапазоне измерений, мВ * | 16 | |
| Минимальное полное сопротивление весоизмерительного датчика, Ом * | 43 | |
| Максимальное полное сопротивление весоизмерительного датчика, Ом * | 3300 | |
| Номинальное напряжение питания датчиков, В * | 5 | |
| Диапазон уравновешивания тары | 100 % Мах | |
| Сигнальный кабель: Линия связи | четырех- или шестипроводная | |
| Максимальное значение отношения длины кабеля к поперечному сечению провода (L/A)max, м/мм2 - в случае шестипроводной линии связи * | 202 | |
| * при подключении весоизмерительных датчиков с аналоговым выходным сигналом | ||
Таблица 3 — Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания от сети переменного тока: - напряжение (номинальное), В - частота, Гц | ООА +10% 220 -15% от 49 до 51 |
| Напряжение электрического питания от внешнего или | |
| встроенного источника постоянного тока, В | от 12 до 30 |
| Габаритные размеры средства измерений, не более, мм | |
| - высота | 214 |
| - ширина | 241 |
| - глубина | 124 |
| Масса, не более, кг | 2 |
| Условия эксплуатации: | |
| - температура окружающей среды, оС | от -10 до +40 |
| - относительная влажность, % | от 0 до 85 включ. |
наносится на маркировочную табличку, расположенную на корпусе средства измерений методом офсетной печати, а также на титульный лист эксплуатационного документа.
Таблица 4 — Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор весоизмерительный | — | 1 шт. |
| Комплект принадлежностей (по отдельному заказу) | — | 1 компл. |
| Руководство по эксплуатации: - для IT1 | ST.2309.1763 | 1 экз. |
| - для IT3 | ST.2309.1843 | 1 экз. |
| Методика поверки | МП 204-07-2018 | 1 экз. |
приведены в:
- разделе 4 «Режимы работы» документа ST.2309.1763 «Руководство по эксплуатации IT 1. Промышленный весовой терминал», издание 3;
- разделе 4 «Управление функциями весов» документа ST.2309.1843 «Руководство по эксплуатации IT3. Промышленный весовой терминал», издание 3.
ГОСТ OIML R 76-1—2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Техническая документация изготовителя.
| Зарегистрировано поверок | 8 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
