| Номер в госреестре | 82176-21 |
| Наименование СИ | Блоки измерительные ваттметров СВЧ |
| Обозначение типа СИ | NRX |
| Изготовитель | "Rohde & Schwarz zаvod Vimperk, s.r.o.", Чехия |
| Год регистрации | 2021 |
| Срок свидетельства | 13.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки измерительные ваттметров СВЧ NRX предназначены для измерения мощности СВЧ совместно с ваттметрами СВЧ, а также для формирования СВЧ колебаний с нормированным уровнем мощности.
Описание средства измерения
Принцип работы блоков измерительных ваттметров СВЧ NRX (далее - блоков измерительных) в части измерения мощности СВЧ основан на получении в цифровом виде результатов измерений от подключаемых ваттметров СВЧ и отображении их на дисплее прибора. В части формирования СВЧ колебаний принцип действия прибора основан на использовании цифро-аналогового преобразователя ЦАП, который непосредственно генерирует непрерывные или импульсно-модулированные сигналы на частоте 50 МГц. Сигналы на частоте 1 ГГц формируются с помощью фильтрации полезного сигнала из спектра широкополосного сигнала, воспроизводимого ЦАП. Выходной каскад ЦАП снабжен переключаемым аттенюатором и системой автоматической регулировки уровня мощности.
Конструктивно блоки измерительные ваттметров СВЧ NRX выполнены в виде настольного лабораторного прибора. Управление прибором осуществляется с передней панели, оснащенной сенсорным дисплеем и кнопочным табло, или по интерфейсам дистанционного управления LAN или GPIB (опционально) с помощью внешней ПЭВМ.
Блоки измерительные ваттметров СВЧ NRX поддерживают подключение ваттметров СВЧ серий NRPxxS(N), NRPxxA(N), NRPxxT(N), NRPxxTWG, NRP-Zxx, NRQ6, калибраторов мощности СВЧ NRPCxx, а также опционально ваттметров проходящей мощности NRT-Zxx. Для этого на передней панели имеются разъёмы измерительных каналов А и В для подключения ваттметров СВЧ.
Блоки измерительные ваттметров СВЧ NRX имеют следующие опции:
NRX-B1 - опция опорного источника;
NRX-B4 - опция дополнительных разъёмов измерительных каналов С и D на задней панели для подключения ваттметров СВЧ;
NRX-B9 - опция интерфейса для подключения ваттметров проходящей мощности типа NRT-Zxx.
Для предотвращения несанкционированного доступа ваттметры СВЧ NRX имеют защитную наклейку завода-изготовителя, закрывающую головку винта крепления корпуса. Серийный номер, идентифицирующий каждый экземпляр СИ, наносится методом наклейки на заднюю панель ваттметров СВЧ NRX в соответствии с рисунком 2 и имеет формат шестизначного цифрового номера. Знак поверки наносится на верхнюю панель блоков измерительных ваттметров СВЧ NRX.

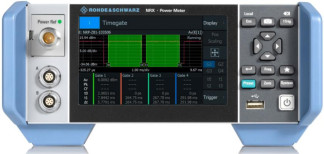

Общий вид блоков измерительных ваттметров СВЧ NRX и обозначение места для нанесения знака утверждения типа приведены на рисунке 1.
Схема пломбировки от несанкционированного доступа и место нанесения серийного номера, идентифицирующего каждый экземпляр СИ, приведены на рисунке 2.
i,.. -i ?
А I .
место нанесения серийного номера
Программное обеспечение «FW NRX» предназначено для управления режимами работы блоков измерительных ваттметров СВЧ NRX. Программное обеспечение «FW NRX» предназначено только для работы с блоками измерительными и не может быть использовано отдельно от их измерительно-вычислительной платформы.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик блоков измерительных ваттметров СВЧ NRX за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FW NRX |
| Номер версии (идентификационный номер) ПО | не ниже 02.40.20100501 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номинальные значения частот выходного сигнала, Г ц | 5107, 1109 | |
| Режимы работы | непрерывная генерация (НГ), импульсная модуляция (ИМ) с периодом 100 мкс и длительностью 50 мкс | |
| Диапазон уровней выходного сигнала, дБ (1 мВт) | -20, -10, 0, 10, 20 (только для НГ) | |
| Пределы допускаемой относительной погрешности установки уровня выходного сигнала, % | 50 МГц | ±1,0 |
| 1 ГГц | ±1,2 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Тип выходного СВЧ разъема опции NRX-B1 | N «розетка» |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С, %, не более | от +18 до +33 85 |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, %, не более | от -40 до +70 95 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 207 до 253 от 50 до 60 |
| Потребляемая мощность, Вт, не более | 250 |
| 1 | 2 |
| Масса, кг, не более | 3 |
| Габаритные размеры (ширина х глубина х высота), мм, не более | 234x272x106 |
| Время прогрева, мин | 30 |
| Средняя наработка на отказ, лет | 10 |
наносится на переднюю панель блоков измерительных ваттметров СВЧ NRX в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Блок измерительный ваттметров СВЧ | NRX | 1 шт. |
| Опция опорного источника | NRX-B1 | 1 шт. |
| Опция двух дополнительных разъёмов на задней панели для подключения ваттметров СВЧ | NRX-B4 | по отдельному заказу |
| Опция интерфейса для NRT-Zxx | NRX-B9 | по отдельному заказу |
| Комплект ЗИП | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 3.5 «Управление прибором» руководства по эксплуатации.
Приказ Росстандарта № 3461 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц
Техническая документация “Rohde & Schwarz GmbH & Co. KG”, Германия
