| Номер в госреестре | 82181-21 |
| Наименование СИ | Плиты поверочные чугунные |
| Обозначение типа СИ | IRS-PX-2 |
| Изготовитель | Общество с ограниченной ответственностью "Интеллектуальные Робот Системы" (ООО "Интеллектуальные Робот Системы"), г. Москва |
| Год регистрации | 2021 |
| Срок свидетельства | 13.07.2026 |
| МПИ (интервал между поверками) | 2 года; 1 год - для эталонных плит |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Плиты поверочные чугунные IRS-PX-2 (далее-плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности для установки деталей, а также для разметки.
Принцип измерений отклонений от прямолинейности и плоскостности с помощью плит основан на методе линейных отклонений, где плита является опорной поверхностью, и методе «пятен на краску».
Плиты прямоугольной формы изготавливаются из чугуна с механически обработанными рабочими поверхностями.
Плиты изготавливаются исполнений 1, 2 по ГОСТ 10905-86 классов точности 1, 2 и 3 в 7 модификациях, отличающихся габаритными размерами.

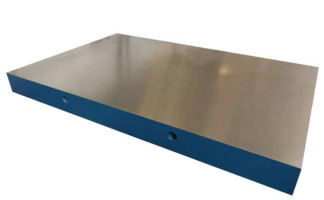

Общий вид плит поверочных чугунных IRS-PX-2 представлен на рисунке 1. На боковой стороне каждой плиты крепится металлическая пластина, на которую нанесена информация, содержащая:
- товарный знак предприятия-изготовителя;
- знак утверждения типа;
- класс точности;
- год выпуска;
- номер по системе нумерации предприятия-изготовителя;
- обозначение ГОСТ 10905-86.
Пломбирование плит и нанесение знака поверки на средство измерений не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование | Значение для модификаций | ||||||
| характеристики | 250x250 | 400x400 | 630x400 | 1000x630 | 1600x1000 | 2000x1000 | 2500x1600 |
| Допуск плоскостности рабочей поверхности*, мкм - для плит класса точности 1 | 8 | 12 | 16 | 20 | 25 | 30 | 30 |
| - для плит класса точности 2 | 16 | 25 | 30 | 40 | 50 | 60 | 60 |
| - для плит класса точности 3 | 30 | 50 | 60 | 80 | 100 | 120 | 120 |
| * - при температуре (20±4)°С для плит класса точности 1 и | (20±6)°С для плит класса точности 2 и 3 | ||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | |
| 250x250 400x400 630x400 | 1000x630 1600x1000 2000x1000 2500x1600 | |
| Параметр шероховатости Ra рабочей поверхности, мкм, не более - для плит класса точности 1 - для плит класса точности 2 и 3 | 0,63 1,25 | 1.25 1.25 |
| Твердость рабочей поверхности, НВ | от 170 до 229 | |
| Допуск перпендикулярности боковых поверхностей к рабочей поверхности и боковых поверхностей плит между собой не превышают по ГОСТ 24643-81 | 12-й степени точности | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +10 до +40 80 | |
| Средний срок службы, лет, не менее | 10 | |
| Таблица 3 - Габаритные размеры, масса и количество опо | р | |||
| Г абаритные размеры плиты, мм, не более | Масса плиты, кг, не более | Количество опорных точек, шт. | ||
| Длина | Ширина | Высота | ||
| 250 | 100 | 15 | 3 | |
| 400 | 150 | 40 | 3 | |
| 400 | 150 | 70 | 3 | |
| 630 | 250 | 350 | не менее 5 | |
| Г абаритные размеры плиты, мм, не более | Масса плиты, кг, не более | Количество опорных точек, шт. | ||
| Длина | Ширина | Высота | ||
| 1000 | 250 | 870 | не менее 5 | |
| 1000 | 260 | 1100 | не менее 5 | |
| 1600 | 380 | 4200 | не менее 5 | |
наносят на прикрепляемую к плите металлическую пластину металлографическим способом и на титульный лист «Руководства по эксплуатации» типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Плита поверочная чугунная | IRS-PX-2 | 1 шт. |
| Опоры регулируемые | 1 комплект* | |
| Ручки | 1 комплект** | |
| Крышка или транспортная упаковка | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| мм и более абжены ручками, скобами или | ||
| * - По заказу потребителя для плит размерами 1000*630 ** - В зависимости от конструкции плиты могут быть сн выемками | ||
приведены в п. 4 «Порядок работы и техническое обслуживание» руководства по эксплуатации.
ГОСТ 10905-86 «Плиты поверочные и разметочные. Технические условия (с Изменением № 1)»
Приказ Росстандарта от 28 мая 2018 г. N 1045 «Об утверждении государственной поверочной схеме для средств измерений отклонений от прямолинейности и плоскостности»
| Зарегистрировано поверок | 18 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
