| Номер в госреестре | 82184-21 |
| Наименование СИ | Машины испытательные электромеханические |
| Обозначение типа СИ | серии 68 |
| Изготовитель | "Instron, A Division of Illinois Tool Works, Inc.", США |
| Год регистрации | 2021 |
| Срок свидетельства | 13.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машины испытательные электромеханические серии 68 (далее - машины) предназначены для измерений силы и перемещения подвижной траверсы при испытаниях образцов материалов на растяжение, сжатие, изгиб.
Принцип действия машин основан на преобразовании электромеханическим приводом машины электрической энергии в линейное перемещение подвижной траверсы. При перемещении траверсы к испытуемому образцу одновременно прикладывается сила, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально приложенной силе. Перемещение подвижной траверсы с помощью датчика -энкодера также в виде электрического сигнала попадает в систему измерений перемещения.
Конструктивно машины состоят из основания, на котором закреплены нагружающая рама и направляющие колонны с подвижной и неподвижной траверсами, захватами для крепления испытываемого образца на траверсах, привода подвижной траверсы, датчика силы, датчика перемещения подвижной траверсы, системы измерения и управления.
Сила, прикладываемая к испытываемому образцу, измеряется тензорезисторным датчиком силы, размещенным на траверсе, который может работать на растяжение и сжатие. Машина может комплектоваться сменными датчиками силы, диапазон измерений силы которых не превышает наибольшего предела измерений в соответствии с модификацией машины.
Диапазон измерений перемещения подвижной траверсы зависит от высоты рамы и установочных приспособлений. Значения силы и перемещения отображаются на дисплее персонального компьютера или пульте оператора.
Система измерений и управления предназначена для управления режимами работы машин, обработки, хранения, отображения и передачи значений силы, перемещения на внешние устройства.
Модификации машин отличаются между собой внешним видом, диапазонами измерений, габаритными размерами и массой. Специфика номенклатуры машин отражена в маркировке, включающей 3 группы символов, которые отражают метрологические и конструктивные особенности, а также условия применения машин:
[I] - [II] - [Ш].
Группа [I] - цифровые индексы в этой группе символов определяют серию машин.
Группа [II] - буквенные индексы в этой группе символов определяют конструктивное исполнение: SC - одноколонное исполнение, TM - двухколонное исполнение.
Группа [III] - цифровые индексы в этой группе символов указывают максимальную нагрузку, создаваемую электромеханическим приводом машины, кН.
Пример конкретных обозначений машин испытательных электромеханических:
- 68SC-05 - машина в одноколонном исполнении с наибольшей нагрузкой 0,5 кН;
- 68TM-50 - машина в двухколонном исполнении с наибольшей нагрузкой 50 кН.
Нанесение знака поверки на средство измерений не предусмотрено.

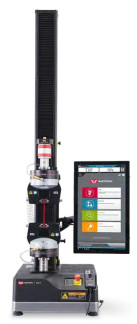

Общий вид модификаций машин представлен на рисунках 1 - 2.
Пломбирование машин не предусмотрено.
Для работы с машинами используется метрологически значимое программное обеспечение «Bluehill Universal» (далее - ПО), устанавливаемое на ПК. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО «Bluehill Universal» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | «Bluehill Universal» |
| Номер версии (идентификационный номер ПО) | не ниже 4.2х |
| Цифровой идентификатор ПО | - |
аблица 2 - Метрологические характеристики
| Модифи кация | Диапазон измерений силы1), Н | Пределы допускаемой относительной погрешности измерений силы, % | Диапазон измерений перемещения подвижной траверсы2), мм | Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне измерений от 0 до 20 мм включ., мм | Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы В диапазоне измерений св. 20 мм до наибольшего предела измерений, % |
| 68SC-05 | от 0,5 до 5 от 0,5 до 10 от 0,5 до 50 от 0,5 до 100 от 0,5 до 500 | ±0,5 | от 0 до 505 | ±0,01 | ±0,05 |
| 68SC-1 | от 1 до 10 от 1 до 50 от 1 до 100 от 1 до 500 от 1 до 1000 | от 0 до 868 | |||
| 68SC-2 | от 2 до 50 от 2 до 100 от 2 до 500 от 2 до 1000 от 2 до 2000 | ||||
| 68SC-5 | от 5 до 50 от 5 до 100 от 5 до 500 от 5 до 1000 от 5 до 2000 от 5 до 5000 | от 0 до 868 от 0 до 1112 |
| Модифи кация | Диапазон измерений силы1), Н | Пределы допускаемой относительной погрешности измерений силы, % | Диапазон измерений перемещения подвижной траверсы2), мм | Пределы допускаемой абсолютной погрешности измерений перемещения подвижной траверсы в диапазоне измерений от 0 до 20 мм включ., мм | Пределы допускаемой относительной погрешности измерений перемещения подвижной траверсы В диапазоне измерений св. 20 мм до наибольшего предела измерений, % |
| 68TM-5 | от 5 до 50 от 5 до 100 от 5 до 500 от 5 до 1000 от 5 до 2000 от 5 до 5000 | ±0,5 | от 0 до 1163 от 0 до 1648 | ±0,01 | ±0,05 |
| 68TM-10 | от 10 до 100 от 10 до 500 от 10 до 1000 от 10 до 2000 от 10 до 5000 от 10 до 10000 | ||||
| 68TM-30 | от 30 до 500 от 30 до 1000 от 30 до 2000 от 30 до 5000 от 30 до 10000 от 30 до 30000 | от 0 до 1119 от 0 до 1605 | |||
| 68TM-50 | от 50 до 500 от 50 до 1000 от 50 до 2000 от 50 до 5000 от 50 до 10000 от 50 до 30000 от 50 до 50000 | ||||
| 1 - диапазон измерений силы зависит от датчиков, входящих в комплект поставки с указанием поставляемого комплекта в паспорте и зависит от заказа потребителя; 2) - диапазон измерений перемещения подвижной траверсы указан в паспорте и зависит от заказа потребителя. | |||||
| Наименование характеристики | Значение | |||||||||
| Модификация | 68SC-05 | 68SC-1, 68SC-2 | 68SC-5 | 68SC-5 | 68TM-5, 68TM-10 | 68TM-5, 68TM-10 | 0 3 - T 8 6 | 68TM-30 | 0 5 -T 8 6 | 0 5 -T 8 6 |
| Габаритные размеры, мм, не более: - длина - ширина - высота3) | 615 460 1020 | 615 460 1410 | 715 760 1410 | 715 760 1680 | 715 760 1640 | 715 760 2170 | 715 760 1640 | 715 760 2170 | 715 760 1640 | 715 760 2170 |
| Масса3), кг, не более | 55 | 62 | 62 | 67 | 139 | 154 | 196 | 215 | 255 | 278 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +35 80 | |||||||||
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22-зз 50±1 | |||||||||
| 3) - высота и масса машин зависят от диапазона измерений перемещения подвижной траверсы. | ||||||||||
наносится на корпус основания машин испытательных электромеханических серии 68 методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина испытательная электромеханическая серии 68 в комплекте | 1 шт. | |
| Носитель с программным обеспечением | - | 1 шт. |
| Персональный компьютер | - | По заказу |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | МП АПМ 57-20 | 1 экз. |
приведены в главе 6 «Испытание образцов» «Машины испытательные электромеханические серии 68. Руководство по эксплуатации».
Техническая документация «Instron, A Division of Illinois Tool Works, Inc.», США
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
