| Номер в госреестре | 82197-21 |
| Наименование СИ | Источники постоянного тока лабораторные |
| Обозначение типа СИ | LAB-DSP |
| Изготовитель | Компания "ETPS Ltd.", Великобритания |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники постоянного тока лабораторные LAB-DSP (далее - источники) предназначены для воспроизведения и измерений напряжения и силы постоянного тока.
Принцип действия источников основан на выпрямлении напряжения сети с последующим импульсным преобразованием регулируемым преобразователем и подачей через трансформатор на выпрямитель стабилизатор и фильтр. Выпрямленное напряжение поступает на выходные соединители и на схемы измерения и автоматического регулирования.
Параметры выходных сигналов источников измеряются с помощью встроенного цифрового вольтметра и отображаются на многофункциональном графическом жидкокристаллическом дисплее, имеющем основную и вспомогательную цифровые шкалы, индикаторы режимов измерения, индикаторы единиц измерения и предупреждающие индикаторы.
Источники представляют собой программируемые, регулируемые источники постоянного напряжения и силы постоянного тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер.
Конструктивно источники выполнены в металлических корпусах под монтаж в приборную стойку.
Источники имеют 5 модификаций: ETPS DSP 020-038-LAN, ETPS DSP 040-019-LAN, ETPS DSP 060-12.5-LAN, ETPS DSP 300-02.5-LAN, ETPS DSP 600-01.25-LAN.
Модификации источников отличаются друг от друга пределами воспроизводимых параметров. Внешний вид модификаций источников друг от друга не отличается.
На передней панели источников расположены: два цветных жидкокристаллических дисплея, функциональные клавиши, поворотный регулятор, выключатель, индикаторы.
На задней панели источников расположены: RS485 интерфейс, IEEE 488.2 (GPIB) or LAN интерфейсы (опции), порт управления аналогового программирования (APG), Series in (P4), терминал дистанционного зондирования/компенсации, дополнительная плата для параллельного использования, входные и выходные клеммы постоянного тока, клеммы для подключения к сети переменного тока.

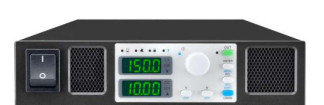

Общий вид источников приведён на рисунке 1.
Пломбирование источников не предусмотрено.
Программное обеспечение (далее - ПО) источников установлено в памяти внутреннего контроллера (встроенное ПО) и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций. При включении источников на жидкокристаллическом дисплее отображается номер версии ПО. Другой способ идентификации встроенного ПО не предусмотрен.
Значения выходных значений тока и напряжения могут задаются с помощью внешнего ПО, установленного на персональном компьютере и не влияющего на метрологические характеристики источника.
Уровень защиты внешнего программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внешнего ПО
| Идентификационные данные (признаки) | Значение | |
| внешнее ПО | встроенное ПО | |
| Идентификационное наименование ПО | XpertTest | - |
| Номер версии (идентификационный номер ПО) | 1.0.3 | не ниже V1.90 |
| Цифровой идентификатор ПО | - | |
Таблица 2 - Метрологические характеристики
| Модификации | Завод ской номер | Диапазон воспроизведения/ измерения напряжения постоянного тока, В | Пределы допускаемой относительной погрешности воспроизведения/ измерения напряжения постоянного тока, % | Диапазон воспроизведения/ измерения силы постоянного тока, мА | Пределы допускаемой относительной погрешности воспроизведения/ измерения силы постоянного тока, % |
| Режим воспроизведения напряжения постоянного тока | |||||
| ETPS DSP 020-038-LAN | 343358 343360 343363 343361 343359 343362 | от 0,1 до 20 / - | ±1 / - | - / от 100 до 2000 | - / ±3 |
| Модификации | Завод ской номер | Диапазон воспроизведения/ измерения напряжения постоянного тока, В | Пределы допускаемой относительной погрешности воспроизведения/ измерения напряжения постоянного тока, % | Диапазон воспроизведения/ измерения силы постоянного тока, мА | Пределы допускаемой относительной погрешности воспроизведения/ измерения силы постоянного тока, % |
| ETPS DSP 040-019-LAN | 343462 343368 343457 343463 343464 343458 343365 343367 343467 343460 343369 343466 343459 343461 343366 343364 343456 343465 | от 0,1 до 40 / - | ±1 / - | - / от 100 до 2000 | - / ±3 |
| ETPS DSP 060-12.5-LAN | 343468 346689 | от 0,1 до 60 / - | ±1 / - | - / от 100 до 2000 | - / ±3 |
| ETPS DSP 300-02.5-LAN | 343381 343373 343372 343376 343380 343371 343379 343374 343378 343370 343375 343377 | от 0,1 до 300 / - | ±1 / - | - / от 100 до 1000 | - / ±3 |
| ETPS DSP 600-01.25- LAN | 343384 343383 343382 343386 343387 343385 | от 0,1 до 600 / - | ±1 / - | - / от 100 до 500 | - / ±3 |
| Модификации | Заводской номер | Диапазон воспроизведения/ измерения напряжения постоянного тока, В | Пределы допускаемой относительной погрешности воспроизведения/ измерения напряжения постоянного тока, % | Диапазон воспроизведения/ измерения силы постоянного тока, мА | Пределы допускаемой относительной погрешности воспроизведения/ измерения силы постоянного тока, % |
| Режим воспроизведения силы постоянного тока | |||||
| ETPS DSP 020-038-LAN | 343358 343360 343363 343361 343359 343362 | - / от 0,1 до 20 | - / ±1 | от 100 до 2000/ - | ±3 / - |
| ETPS DSP 040-019-LAN | 343462 343368 343457 343463 343464 343458 343365 343367 343467 343460 343369 343466 343459 343461 343366 343364 343456 343465 | - / от 0,1 до 40 | - / ±1 | от 100 до 2000/ - | ±3 / - |
| ETPS DSP 060-12.5-LAN | 343468 346689 | - / от 0,1 до 60 | - / ±1 | от 100 до 2000/ - | ±3 / - |
| ETPS DSP 300-02.5-LAN | 343381 343373 343372 343376 343380 343371 343379 343374 343378 343370 343375 343377 | - / от 0,1 до 300 | - / ±1 | от 100 до 1000/ - | ±3 / - |
| ETPS DSP 600-01.25- LAN | 343384 343383 343382 343386 343387 343385 | - / от 0,1 до 600 | - / ±1 | от 100 до 500 / - | ±3 / - |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 198 до 242 от 47 до 53 |
| Габаритные размеры, мм, не более | |
| высота | 45 |
| ширина | 240 |
| длина | 471 |
| Масса, кг, не более | |
| источник модификации ETPS DSP 020-038-LAN | 5,0 |
| источник модификации ETPS DSP 040-019-LAN | 5,0 |
| источник модификации ETPS DSP 060-12.5-LAN | 5,1 |
| источник модификации ETPS DSP 300-02.5-LAN | 5,1 |
| источник модификации ETPS DSP 600-01.25-LAN | 5,1 |
| Рабочие условия применения температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа (мм рт. ст.) | от 15 до 30 до 80 от 84 до 106,7 (от 630 до 800) |
наносится на лицевую панель источников в виде наклейки и на титульные листы руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Модификации | Количество |
| Источник постоянного тока лабораторный LAB-DSP | ETPS DSP 020-038-LAN | 6 шт. |
| ETPS DSP 040-019-LAN | 18 шт. | |
| ETPS DSP 060-12.5-LAN | 2 шт. | |
| ETPS DSP 300-02.5-LAN | 12 шт. | |
| ETPS DSP 600-01.25-LAN | 6 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | 1 экз. |
приведены в главе 6 «Последовательное и параллельное соединение», главе 7 «Подключение нагрузки», главе 8 «Работа передней панели» в документе «Источники постоянного тока лабораторные LAB-DSP». Руководство по эксплуатации.
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»
Техническая документация изготовителя
| Зарегистрировано поверок | 44 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
