| Номер в госреестре | 82198-21 |
| Наименование СИ | Серверы времени с приемником сигналов ГНСС |
| Обозначение типа СИ | FL TIMESERVER NTP |
| Изготовитель | "Phoenix Contact GmbH & Co. KG", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 16.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Серверы времени с приемником сигналов ГНСС FL TIMESERVER NTP (далее -серверы) предназначены для формирования шкалы времени, синхронизированной с национальной шкалой времени UTC (SU) по сигналам глобальных навигационных спутниковых систем ГЛОНАСС/GPS и выдачи информации о текущем значении времени и календарной дате через сетевой интерфейс Ethernet.
Принцип действия серверов основан на приеме сигналов ГНСС ГЛОНАСС/GPS/Galileo; синхронизации собственных часов с национальной шкалой времени UTC(SU); формировании, хранении и передаче по NTP-протоколу информации о календарной дате и о текущем значении времени.
Сервер состоит из приемника сигналов ГНСС ГЛОНАСС/GPS/Galileo и NTP-сервера, интегрированных в едином корпусе.
Конструктивно сервера выполнены в закрытом корпусе с элементами крепления для горизонтальной поверхности. В верхней части корпуса серверов установлены светодиодные индикаторы режимов работы, характеризующие состояние напряжения питания постоянного тока, а также качество принимаемых сигналов ГНСС. В нижней части смонтирован: зажим герметизации и защиты IP68 для защиты порта RJ45 Ethernet 10/10/1000 Мбит/с, зажимы питания постоянным током, кнопка сброса настроек сервера до заводских.
Серверы работают в режиме NTP-сервера уровня Stratum I по протоколу NTPv4.

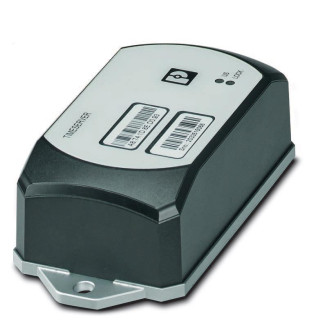

Общий вид сервера представлен на рисунке 1.
Крепежные винты выполнены из мягкого металла для идентификации вскрытия корпуса сервера. В явном виде пломбирование не применяется.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Программное обеспечение (далее - ПО) серверов является встроенным. ПО обеспечивает обработку сигналов от глобальных навигационных спутниковых систем, выделение информации о точном значении времени и передачу значений текущего времени и календарной даты по цифровому интерфейсу.
ПО разделено на метрологически значимую и метрологически незначимую части, которые объединены в единый файл.
Конструкция радиочасов исключает возможность несанкционированного влияния на
ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже 4.4.71.100 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации формируемой шкалы времени с национальной шкалой времени UTC(SU) по протоколу NTP на интерфейсе Ethernet устройства в режиме синхронизации по сигналам ГНСС ГЛОНАСС/GPS, мкс | ±200 |
| Пределы допускаемой абсолютной погрешности хранения формируемой шкалы времени по протоколу NTP на интерфейсе Ethernet устройства в автономном режиме работы за 1 сутки, с | ±1,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре 35 °С, %, не более | от -40 до +70 95 |
| Напряжение питания постоянного тока, В | от 10 до 30 |
| Потребляемая мощность при питании по технологии PoE, Вт | 6,5 |
| Габаритные размеры, мм, не более длина ширина высота | 114 63 37 |
| Масса, кг, не более | 0,35 |
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом и на верхнюю часть корпуса методом лазерной маркировки.
Таблица 4 - Комплектность серверов
| Наименование | Обозначение | Количество |
| Сервер времени с приемником сигналов ГНСС FL TIMESERVER NTP | FL TIMESERVER NTP | 1 шт. |
| Кабельный ввод для герметизации (IP67) разъема FL-WLAN 110x (IP20) | FL M32 ADAPTER | 1 шт. * |
| Штекерный соединитель RJ45 (степень защиты IP20) | UC-IND-C1ZNI-S/R4IE8 | 1 шт. * |
| Разъемы для печатной платы (номинальный ток 8 A) | FMC 1,5/ 3-STF-3,5 | 1 шт. * |
| Патч-кабель (CAT5, 1,5 м) | FL CAT5 PATCH 1,5 | 1 шт. * |
| Сервер времени с приемником сигналов ГНСС FL TIMESERVER NTP. Руководство по эксплуатации | 109040_ru_1 | 1 экз. |
| ГСИ. Серверы времени с приемником сигналов ГНСС FL TIMESERVER NTP. Методика поверки | 651-20-071 МП | 1 экз. |
| * наличие и количество определяется комплектом поставки. | ||
приведены в документе «Сервер времени с приемником сигналов ГНСС FL TIMESERVER NTP. Руководство по эксплуатации» «Применение», п.6.
Приказ Росстандарта от 31.07.2018 № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
