| Номер в госреестре | 82199-21 |
| Наименование СИ | Анализатор размеров частиц |
| Обозначение типа СИ | Camsizer Х2 |
| Изготовитель | Retsch Technology GmbH, Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализатор размеров частиц Camsizer Х2 (далее - анализатор) предназначен для измерений размеров частиц в суспензиях, эмульсиях и порошковых материалах.
Принцип действия анализатора - оптический. Анализируемая проба прокачивается через измерительную зону, подсвеченную двумя планарными светодиодами. Находящиеся в пробе частицы попадают в поле зрения двух цифровых видеокамер, содержащих высокочувствительные ПЗС-матрицы. Высокая частота кадров позволяет получать массив цифровых изображений частиц для последующего вычисления их размеров.
Конструктивно анализатор выполнен в едином блоке, в котором размещается система диспергирования анализируемых проб, оптико-аналитическая система, электронные и механические компоненты управления.
Система диспергирования представляет собой встраиваемые в блок анализатора модули для жидкостного (модуль X-Flow) и воздушного диспергирования (модуль X-Dry).
При работе с модулем X-Flow диспергированная в жидкости анализируемая проба из смесительной ёмкости многократно прокачивается через измерительную зону (кювету) по замкнутому тракту с помощью встроенного центробежного насоса. После окончания измерений жидкость удаляется из тракта. Для разрушения агломератов и предотвращения их образования применяется встроенный ультразвуковой диспергатор.
Модуль X-Dry оснащён картриджами X-Fall и X-Jet.
При работе с картриджем X-Fall сухая проба из воронки ссыпается в вибрирующий лоток и под действием силы тяжести поступает в измерительную зону, после накапливается в поддоне.
При работе с картриджем X-Jet сухая проба из воронки ссыпается в вибрирующий лоток, попадает в форсунку и диспергируется потоком сжатого воздуха, поступая в измерительную зону. Удаление пробы осуществляется посредством внешнего вакуумного пылесборника.
Управление анализатором осуществляется с помощью персонального компьютера со специализированным программным обеспечением. Результаты измерений представляются в виде дифференциальных и интегральных значений размеров частиц и долевом распределении частиц по размерам. Электрическое питание осуществляется от сети переменного тока.

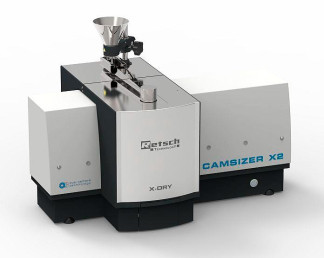

Общий вид анализатора и место нанесения знака поверки изображены на рисунке 1. Пломбировка корпуса не предусмотрена. Идентификация средства измерений осуществляется с помощью этикеток, расположенных на задней панели основного блока анализатора и модулях диспергирования.
Анализатор имеет встроенное и автономное программное обеспечение (ПО). Встроенное ПО используется для обеспечения функционирования анализатора, выполнения измерений. Автономное ПО используется для управления анализатором, получения, отображения и хранения результатов измерений. Уровень защиты в соответствии с Рекомендацией Р 50.2.077-2014 - «средний» для встроенного и автономного ПО. При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Автономное ПО | |
| Идентификационное наименование ПО | Camsizer X2 |
| Номер версии (идентификационный номер) ПО, не ниже | 6.9.Х.Х |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний размеров частиц, мкм - модуль X-Dry - картридж X-Fall - картридж X-Jet - модуль X-Flow | от 10 до 8000 от 0,8 до 5000 от 0,8 до 1000 |
| Диапазон измерений размеров частиц, мкм - модуль X-Dry - картридж X-Fall - картридж X-Jet - модуль X-Flow | от 10 до 3500 от 10 до 1000 от 10 до 1000 |
| Пределы допускаемой относительной погрешности для D50P, % | ±15 |
| * D50, мкм - диаметр, определяющий границу, для которой интегральное значение объёмной доли частиц, имеющих меньший диаметр, составляет 50 % (средний диаметр частиц). | |
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение сети переменного тока, В | 230±23 |
| - частота сети переменного тока, Гц | 50±1 |
| Потребляемая мощность, кВА, не более | 1,3 |
| Габаритные размеры, мм, не более | |
| - высота | 630 |
| - ширина | 850 |
| - длина | 570 |
| Масса, кг, не более | 58 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +30 |
| - относительная влажность окружающего воздуха, %, не более | 90 |
| - атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет | 5 |
| Средняя наработка на отказ, ч | 5000 |
наносится на корпус анализатора с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность анализатора
| Наименование | Обозначение | Количество |
| Анализатор размеров частиц Camsizer X2, зав. № 1219051140, в составе модуля X-Dry (картридж X-Fall, зав. № 1219051142, и картридж X-Jet, зав. № 1219051143) и модуля X-Flow, зав. № 1219110238 | - | 1 шт. |
| Комплект принадлежностей | - | 1 комп. |
| Комплект эксплуатационной документации | - | 1 комп. |
| Методика поверки | МП 242-2413-2020 | 1 экз. |
приведены в документе - руководство по эксплуатации, п. 6 «Работа с анализатором»
ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
Техническая документация изготовителя
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
