Номер в госреестре | 82200-21 |
Наименование СИ | Комплект автоматизированного контрольно-измерительного оборудования для комплексной регулировки приемопередающего тракта дециметрового диапазона волн |
Обозначение типа СИ | АИК-ППМ-ДМ |
Изготовитель | Общество с ограниченной ответственностью "Питер Софт" (ООО "Питер Софт"), г. Нижний Новгород |
Год регистрации | 2021 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Комплект автоматизированного контрольно-измерительного оборудования для комплексной регулировки приемопередающего тракта дециметрового диапазона волн АИК-ППМ-ДМ (далее - АИК-ППМ-ДМ) предназначен для проведения автоматизированных измерений параметров приемопередающего тракта.
Принцип действия АИК-ППМ-ДМ основан на подаче на вход контролируемого (испытываемого) объекта сигнала с известными (устанавливаемыми) характеристиками, формируемого генератором сигналов и последующим измерением метрологических характеристик контролируемого (испытываемого) объекта с помощью средств измерений, входящих в комплект поставки АИ К-ППМ-ДМ. Контролируемый (испытываемый) объект подключается к АИК-ППМ-ДМ с помощью кабелей, входящих в комплект поставки.
Конструктивно АИК-ППМ-ДМ состоит из измерительного блока, коммутирующего устройства, пульта управления, источников питания, персонального компьютера (далее - ПК) с предустановленным программным обеспечением (далее - ПО), монитором, клавиатурой, манипулятором «мышь» и принтером.
Измерительный блок состоит из средств измерений утвержденного типа: генератора сигналов высокочастотного SMC100A с опцией SMC-B103; PXIe анализатора спектра M9290A с опциями F13, P03, 1FP, PAA, EP4, RUS; анализатора электрических цепей векторного модульного М9370А, ваттметра поглощаемой мощности СВЧ NRP6A с USB адаптером.
Коммутирующее устройство предназначено для коммутации сигналов.
Пульт управления предназначен для обеспечения управления режимами работы проверяемых устройств (приемо-передающими модулями).
Управление АИК-ППМ-ДМ и контролируемым (испытываемым) объектом, обработка измерительной информации осуществляется с помощью ПК.
Измерительный блок, коммутирующее устройство, пульт управления, источники питания расположены в едином корпусе (шкафу).

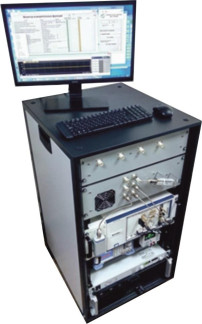

Общий вид АИК-ППМ-ДМ представлен на рисунке 1.
Схема пломбировки АИК-ППМ-ДМ от несанкционированного доступа представлена на рисунке 2.
1 - место пломбирования от несанкционированного доступа Рисунок 2 - АИК-ППМ-ДМ (вид сзади)
ПО АИК-ППМ-ДМ установлено на ПК, который входит в комплект поставки.
ПО АИК-ППМ-ДМ предназначено для управления измерительным блоком, коммутирующим устройством, пультом управления и источниками питания, обработки и индикации результатов измерений.
Управление составными частями измерительного блока осуществляется через интерфейсы LAN, USB.
ПО АИК-ППМ-ДМ имеет функции для анализа результатов измерений: графики, курсоры для поиска нужных значений по заданному параметру, математическая и статистическая обработка, сохранение и восстановление измеренных данных.
Метрологически значимой частью ПО АИК-ППМ-ДМ является файл IF-DM.exe. Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные | Значение |
Идентификационное наименование ПО | IF-DM.exe |
Номер версии (идентификационный номер) ПО | 1.91 и выше |
Цифровой идентификатор ПО | 9d827e0e591ce3cee8eaeeae4ff6d19b по MD5 |
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение |
Параметры генерирования СВЧ сигнала на выходе «ПД» | |
Диапазон установки частот, МГц | от 1000 до 3000 включ. |
Пределы допускаемой относительной погрешности установки частоты, % | ±0,001 |
Диапазон установки мощности импульсного сигнала, Вт (дБ (1 мВт)) | от 0,01 до 5,00 включ. (от +10 до +37 включ) |
Пределы допускаемой относительной погрешности установки мощности импульсного сигнала, % | ±10 |
Диапазон установки длительности импульса, мкс | от 1 до 104 включ. |
Пределы допускаемой абсолютной погрешности установки длительности импульса, мкс | ±0,5 |
Диапазон установки периода генерируемого сигнала, мс | от 0,01 до 1000 включ. |
Пределы допускаемой абсолютной погрешности установки периода генерируемого сигнала, мкс | ±5 |
Измерение импульсной мощности | |
Диапазон частот, МГц | от 1000 до 3000 включ. |
Диапазон измеряемой импульсной мощности по входам (А1-А5), Вт | от 2 до 100 включ. |
Пределы допускаемой относительной погрешности измерений импульсной мощности, % | ±10 |
Измерение средней мощности | |
Диапазон частот, МГц | от 1000 до 3000 включ. |
Диапазон измеряемой мощности по входам (А1-А4), Вт | от 1 до 10 включ. |
Диапазон измеряемой мощности по входу (А5), Вт | от 1 до 100 включ. |
Пределы допускаемой относительной погрешности измерений средней мощности, % | ±5 |
Измерение модуля коэффициента передачи (ослабления) | |
Диапазон частот, МГц | от 1000 до 3000 включ. |
Диапазон измерений модуля коэффициента передачи (ослабления), дБ | от -40 до 0 |
Пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи (ослабления), дБ | ±0,2 |
Измерение фазы коэффициента передачи, режим 1 | |
Диапазон частот, МГц | от 1000 до 3000 включ. |
Диапазон измерений фазы коэффициента передачи, градус* | от -180 до +180 |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | ±6 |
Измерение фазы коэффициента передачи, режим 2 | |
Диапазон частот, МГц | от 1000 до 3000 включ. |
Диапазон измерений фазы коэффициента передачи, градус | от -180 до +180 |
Пределы допускаемой абсолютной погрешности измерений фазы коэффициента передачи, градус | ±3 |
Наименование характеристики | Значение |
Измерение коэффициента шума | |
Диапазон частот, МГц | от 1000 до 3000 включ. |
Диапазон измерений коэффициента шума (в диапазоне изменений спектральной плотности мощности шумового радиоизлучения от 110-21 до 110-18 Вт/Гц), дБ | от 2 до 5 |
Пределы допускаемой абсолютной погрешности измерений коэффициента шума, дБ | ±0,5 |
Измерение КСВН | |
Диапазон измерений КСВН | от 1,05 до 5,00 |
Пределы допускаемой относительной погрешности измерений КСВН, % | ±5 |
Измерение значения уровня гармоник | |
Диапазон частот в режиме измерений отношения мощностей, МГц | от 1000 до 12000 включ. |
Диапазон измерений отношения мощностей двух сигналов, дБ | от 0 до -80 включ. |
Пределы допускаемой абсолютной погрешности измерений отношения мощностей двух сигналов, дБ | ±3 |
Измерение нестабильности амплитуды радиоимпульса | |
Диапазон частот в режиме измерений отношения пиковых мощностей в радиоимпульсе, МГц | от 1000 до 3000 включ. |
Диапазон измерений отношений мощностей в радиоимпульсе, дБ | от 0 до -60 включ. |
Пределы допускаемой абсолютной погрешности измерений максимального и минимального значения мощностей в радиоимпульсе, дБ | ±1,2 |
Измерение ширины полосы частот на уровне минус 60 дБ | |
Диапазон частот, МГц | от 1000 до 3000 включ. |
Пределы допускаемой абсолютной погрешности измерений ширины полосы частот, кГц | ±500 |
Измерение напряжения постоянного тока в цепи 600 В | |
Диапазон измерений напряжения постоянного тока, В | от 100 до 600 |
Пределы относительной погрешности измерений напряжения постоянного тока, % | ±0,1 |
Измерение силы постоянного тока в цепи 600 В | |
Диапазон измерений силы постоянного тока, А | от 0,2 до 1,3 |
Пределы относительной погрешности измерений силы постоянного тока, % | ±3 |
Измерение силы постоянного тока в цепи 35 В | |
Диапазон измерения силы постоянного тока, А | от 0,05 до 1,00 |
Пределы относительной погрешности измерений силы постоянного тока, % | ±1,5 |
* здесь и далее «градус» - градус единицы плоского угла. |
Наименование характеристики | Значение |
Тип СВЧ разъемов G, SA,VNA Port1, VNA Port2, W, N ПД, ПР, ФАП ПД, ФАП ПР, А1, А2, А3, А4, А5 | N по ГОСТ РВ 51914-2002 III по ГОСТ 13317-80 |
Масса, кг, не более | 89 |
Габаритные размеры корпуса (шкафа), мм, не более длина ширина высота | 600 553 955 |
Параметры электрического питания напряжение питания сети переменного тока, В частота промышленной сети, Гц | от 198 до 242 от 49,5 до 50,5 |
Потребляемая мощность, В-А, не более | 1900 |
Рабочие условия применения температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа (мм рт.ст.) | от 18 до 28 от 45 до 75 от 84,0 до 106,7 (от 630 до 800) |
наносится на титульный лист эксплуатационной документации типографским способом и на внешнюю поверхность корпуса (шкафа) АИК-ППМ-ДМ в виде шильда (наклейки).
Таблица 4 - Комплектность АИК-ППМ-ДМ
Наименование | Обозначение | Количество |
Комплект автоматизированного контрольно-измери- | ||
тельного оборудования для комплексной регулировки | ||
приемопередающего тракта дециметрового диапазона | ||
волн, заводской № ДМ0718, в составе: | АИК-ППМ-ДМ | 1 шт. |
- измерительный блок в составе: | ||
PXIe анализатор спектра, зав № CN09470290 | M9290A | 1 шт. |
ваттметр поглощаемой мощности СВЧ, зав | 1 шт. | |
№ 101402 | NRP6A | |
анализатор электрически цепей векторный мо | ||
дульный, зав № MY57050350 | М9370А | 1 шт. |
генератора сигналов высокочастотного, зав | 1 шт. | |
№ 106616 | SMC100A | |
- коммутирующее устройство, зав № МКМ0514 | - | 1 шт. |
- источник питания, зав № MY580266 | E36104A | 1 шт. |
- источник питания, зав № US17M5514P | N5752A | 1 шт. |
- пульта управления, зав № 002 | КДПШ.468173.002 | 1 шт. |
- ПК | - | 1 шт. |
- комплект кабелей в составе: | ||
кабель A1 | КДПШ.685671.016-01 | 1 шт. |
кабель A2 | КДПШ.685671.016-02 | 1 шт. |
кабель A3 | КДПШ.685671.016-03 | 1 шт. |
кабель A4 | КДПШ.685671.016-04 | 1 шт. |
родолжение таблицы 4 | ||
Наименование | Обозначение | Количество |
кабель ФАП ПД | КДПШ.685671.016-05 | 1 шт. |
кабель ФАП ПР | КДПШ.685671.016-06 | 1 шт. |
кабель ПР | КДПШ.685671.016-07 | 1 шт. |
кабель ПД | КДПШ.685671.016-08 | 1 шт. |
кабель А5 | КДПШ.685671.016-09 | 1 шт. |
Комплект инструмента в составе: | ||
- ключ тарированный для соединителей тип 2,4 мм; | ||
тип 2,92 мм; тип 3,5 мм; тип IX вар.3 | КТ-2 | 1 шт. |
- ключ тарированный для соединителей тип N; | ||
тип III | КТ-4 | 1 шт. |
Калибровочный набор в составе: | ||
- переход коаксиальный тип III (вилка) - тип III | ||
(вилка) | ПК2-18-01-01 | 1 шт. |
- нагрузка короткого замыкания тип III (вилка) | НКЗ-18-01 | 1 шт. |
- нагрузка холостого хода тип III (вилка) | НХЗ-18-01 | 1 шт. |
- нагрузка согласованная тип III (вилка) | НС3-18-01 | 1 шт. |
USB носитель с ПО | КДПШ. 421453.011ПО | 1 шт. |
Паспорт | КДПШ. 421453.011ПС | 1 экз. |
Руководство по эксплуатации | КДПШ. 421453.011РЭ | 1 экз. |
Руководство программиста | КДПШ. 421453.011РП | 1 экз. |
Методика поверки | АИК.ППМ.ДМ-ДМ0718 МП | 1 экз. |
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплекту автоматизированного контрольно-измерительного оборудования для комплексной регулировки приемопередающего тракта дециметрового диапазона волн АИК-ППМ-ДМ
ГОСТ Р 8.860-2013 ГСИ. Государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волноводного сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц
Приказ Росстандарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ГОСТ Р 8.851-2013 ГСИ. Государственная поверочная схема для средств измерений ослабления электромагнитных колебаний в диапазоне частот от 0 до 178 ГГц
Приказ Росстандарта № 3461 от 30.12.2019 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных ГОСТ РВ 51914-2002 Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры
Техническая документация изготовителя
Зарегистрировано поверок | 1 |
Поверителей | 1 |
Актуальность данных | 17.11.2024 |
