| Номер в госреестре | 82210-21 |
| Наименование СИ | Системы измерительные СИ БРП-17 контроля параметров блоков рулевых приводов БРП-17 |
| Изготовитель | Акционерное Общество "Арзамасский приборостроительный завод им. П.И. Пландина", Нижегородская обл., г. Арзамас |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные СИ БРП-17 контроля параметров блоков рулевых приводов БРП-17 (далее - системы) предназначены для измерений напряжения и силы постоянного тока, разности фаз низкочастотных сигналов, временных интервалов и воспроизведения напряжения постоянного тока, а также для регистрации и отображения результатов измерений и расчетных величин.
Конструктивно системы включают в себя: пульт проверки ППБ5-170-1.9514-0 (блок сопряжения системы с проверяемым объектом); персональный IBM совместимый компьютер настольного исполнения с установленной платой АЦП с дополнительной опцией ЦАП, выполненные в стандарте PCI; комплект периферийного оборудования; блоки питания и комплект монтажных частей. Дополнительно система включает в себя оборудование для проведения поверки, в комплект которого входят: пульт проверочный ПП-170-1.9514-0 (для вывода сигналов и команд на внешние устройства); пульт технологический ПТ2-БРП-170-1.9514 (имитатор) и комплект монтажных частей, поставляемые по отдельному заказу. Пульты и источники питания выполнены в виде отдельных блоков настольного исполнения.
Принцип действия систем основан на последовательном формировании управляющих сигналов, обеспечивающих работу блоков рулевых приводов (далее по тексту - БРП), и измерении параметров, характеризующих работоспособность БРП. При обнаружении несоответствия какого-либо параметра заданному значению на любом шаге измерительного контроля управляющая программа системы сообщает пользователю об ошибке и прекращает подачу питающих напряжений на БРП.
Функционально система состоит из измерительных каналов (ИК):
- ИК времени воспроизведения команды «ПИ»;
- ИК напряжений постоянного тока команды «ПИ»;
- ИК силы постоянного тока по цепи питания «+27 В РП»;
- ИК воспроизведения напряжения постоянного тока управляющих сигналов;
- ИК напряжения постоянного тока на выходе датчиков обратной связи (ДОС);
- ИК напряжения постоянного тока предварительного отклонения рулей;
- ИК разности фаз;
- ИК скорости изменения напряжения.
По условиям эксплуатации систем удовлетворяет требованиям группы B1 климатического исполнения по ГОСТ Р 52931-2008 с диапазоном рабочих температур от 10 до 30 °С и относительной влажностью воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

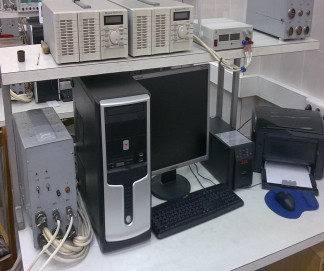

Общий вид системы приведен на рисунке 1.
Заводской знак, с выгравированным наименованием изделия и заводским номером расположен на задней стенке пульта проверки (рисунок 4).
Программное обеспечение системы предназначено для проверки параметров блоков рулевых приводов БРП-17 в автоматизированном режиме. Метрологически значимая часть программного обеспечения (ПО) системы представляет программный продукт:
- базовое программное обеспечение «CtrlPrivod17.exe»;
- программа для проведения поверки «Contr. БРП-170-1».
Системы располагаются в цехе с ограниченным допуском и отсутствием интерфейсов связи с внешним сетевым окружением, что исключает несанкционированный доступ к метрологически значимой части ПО.
Метрологически значимая часть ПО систем и данные достаточно защищены с помощью специальных средств защиты (проверка контрольной суммы, отсутствие протоколов передачи данных и интерфейсов связи) от преднамеренных и непреднамеренных изменений, что соответствует уровню защиты «Высокий» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные функционального ПО
| Идентификационные данные (признаки) | Значение |
| Контроль привода БРП170-1 | |
| идентификационное наименование ПО | «CtrlPrivod 17. exe» |
| номер версии (идентификационный номер) ПО, не ниже | 2.5 |
| цифровой идентификатор ПО | 334EE04D |
| алгоритм вычисления идентификатора ПО | CRC32 |
| Contr. БРП-170-1 | |
| идентификационное наименование ПО | «Contr. BRP-17.exe» |
| номер версии (идентификационный номер) ПО, не ниже | 1.1 |
| цифровой идентификатор ПО | CC35BA4B |
| алгоритм вычисления идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | Количество ИК |
| ИК времени воспроизведения команды «ПИ» | ||
| Диапазон измерений времени воспроизведения команды «ПИ», мс | от 10 до 55 | 1 |
| Пределы допускаемой относительной погрешности измерений времени воспроизведения команды «ПИ», % | ±10 | |
| ИК напряжения постоянного тока команды «:ПИ» | ||
| Диапазон измерений напряжения постоянного тока команды «ПИ», В | от 24 до 34 | 1 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока команды «ПИ», % | ±5 | |
| ИК силы постоянного тока по цепи питания «+27 В РП» | ||
| Диапазон измерений силы постоянного тока по цепи питания «+27 В РП», А | от 1 до 12 | 1 |
| Пределы допускаемой абсолютной погрешности измерений напряжения силы постоянного тока по цепи питания «+27 В РП», А | ±0,25 | |
| ИК воспроизведения напряжения постоянного тока управляющих сигналов | ||
| Номинальные значения воспроизводимого напряжения постоянного тока управляющих сигналов, В | -10; +10 | 1 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока управляющих сигналов, В | ±0,1 | |
| ИК напряжения постоянного тока на выходе датчиков обратной связи (ДОС) | ||
| Диапазоны измерений напряжения постоянного тока на выходе ДОС, В | от -11,7 до -10; от +10 до +11,7 | 4 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока на выходе ДОС, % | ±5 | |
| ИК напряжения постоянного тока предварительного отклонения рулей | ||
| Диапазоны измерений напряжения постоянного тока предварительного отклонения рулей, В | от -0,6 до -0,2; от +0,2 до +0,6 | 4 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока предварительного отклонения рулей, В | ±0,04 | |
| ИК разности фаз | ||
| Диапазоны измерений разности фаз: на частоте 10 Гц: на частоте 15 Гц: на частоте 20 Гц: | от 0 до 35° от 0 до 65° от 0 до 95° | 4 |
| Пределы допускаемой абсолютной погрешности измерений разности фаз | ±3° | |
| ИК скорости изменения напряжения | ||
| Диапазон измерений скорости изменения напряжения, В/с | от 25 до 180 | 4 |
| Пределы допускаемой относительной погрешности измерений скорости изменения напряжения, % | ±10 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение питания переменного тока, В - частота переменного тока, Г ц - потребляемая мощность от сети переменного тока (220 ±22) В частотой (50 ±1) Гц, В-А, не более: - пульт проверки Ш1Б5-170-1.9514 - системный блок - монитор - принтер - источники напряжений постоянного тока: - PSH-3630 (2 шт) - Б5-71У/1 - потребляемая мощность от источника напряжения постоянного тока, Вт, не более: - пульт проверки Ш1Б5-170-1.9514 | 220 ±22 50 ±1 200 500 100 300 1200 (каждый) 420 200 |
| Габаритные размеры составных частей средства измерений, мм, (высотахширинахглубина), не более: | |
| - пульт проверки Ш1Б5-170-1.9514 - системный блок - монитор (с подставкой) - принтер - источники напряжений постоянного тока: - PSH-3630 - Б5-71У/1 | 363 х 175 х 304 370 х 160 х 420 391 х 366 х 200 220 х 360 х 230 141 х 268 х 388 70 х 262 х 210 |
| Масса составных частей, кг, не более: | |
| - пульт проверки Ш1Б5-170-1.9514 - системный блок | 7 5 |
| - монитор (с подставкой) - принтер - источники напряжений постоянного тока: - PSH-3630 (2 шт.) - Б5-71У/1 | 3 5 9,3 (каждый) 3,4 |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на боковую панель пульта проверки ППБ5-170-1.9514-0 и системного блока в виде наклейки.
Комплект поставки приведен в таблице 4.
Таблица 4 - Перечень составных частей системы измерительной БРП-17
| Наименование | Обозначение | Кол-во1-* |
| 1 Система СИ БРП-17 , в составе: | ||
| 1.1 Пульт проверки | Ш1Б5-170-1.9514-0 | 1 |
| 1.2 Системный блок | 1 | |
| 1.3 Блоки питания | PSH-3630 | 2 |
| Б5-71У/1 | 1 | |
| 1.4 Комплект периферийного оборудования, в составе: | ||
| 1.4.1 Монитор 17” | 1 | |
| 1.4.2 Клавиатура | 1 | |
| 1.4.3 Мышь | 1 | |
| 1.4.4 Принтер | 1 | |
| 1.5 Комплект монтажных частей, в составе: | ||
| 1.5.1 Жгут 1 | 1ШБ5-170-1.9514-510 | 1 |
| 1.5.2 Жгут 2 | Ш1Б5-170-1.9514-520 | 1 |
| 1.5.3 Жгут 3 | 1ШБ5-170-1.9514-530 | 1 |
| 1.5.4 Жгут 4 | Ш1Б5-170-1.9514-540 | 1 |
| 1.5.5 Жгут 5 | 1ШБ5-170-1.9514-550 | 1 |
| 1.5.6 Жгут 6 | Ш1Б5-170-1.9514-560 | 1 |
| 1.5.7 Жгут 7 | Ш1Б5-170-1.9514-590 | 1 |
| 1.5.8 Жгут 9 | 1ШБ5-170-1.9514-610 | 1 |
| 1.5.9 Жгут 10 | Ш1Б5-170-1.9514-620 | 1 |
| 1.5.10 Жгут 11 | Ш1Б5-170-1.9514-630 | 1 |
| 1.5.11 Жгут 12 | Ш1Б5-170-1.9514-640 | 1 |
| Руководство по эксплуатации | БРП-17.9500-0 ФО | 1 |
| Формуляр | БРП-17.9500-0 РЭ | 1 |
| Методика поверки | БРП-17.9500-0 МП | 1 |
| Примечание - 1) количество составных частей указано для каждого экземпляра системы | ||
приведены в разделе 1.5 «Принцип действия ИК» руководства по эксплуатации БРП-17.9500-0 РЭ.
Нормативные документы, устанавливающие требования к системам измерительным СИ БРП-17 контроля параметров блоков рулевых приводов БРП-17
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Общие положения
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621. «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091. «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2882. «Об утверждении Государственной поверочной схемы для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот от 110-2 Гц до 2-107 Гц
Рисунок 2
