| Номер в госреестре | 82212-21 |
| Наименование СИ | Установки поверочные мобильные автоматизированные |
| Обозначение типа СИ | УМА ГИДРОТЕСТ-1 |
| Изготовитель | Общество с ограниченной ответственностью "ГК-ГИДРО" (ООО "ГК-ГИДРО"), г. Красноярск |
| Год регистрации | 2021 |
| Срок свидетельства | 16.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные мобильные автоматизированные УМА ГИДРОТЕСТ-1 (далее - установки) предназначены для измерений, воспроизведений, хранения и передачи единиц объема жидкости в потоке и объемного расхода жидкости, а также для измерений температуры измеряемой среды и интервалов времени.
Принцип работы установок основан на измерении объема жидкости в потоке и объемного расхода жидкости с помощью первичного преобразователя расхода, включенного в единый гидравлический тракт с поверяемым средством измерений, измерении температуры жидкости с помощью датчика температуры измеряемой среды и интервалов времени.
Конструктивно установки выполнены в переносном (транспортируемым) металлическом корпусе. Внутри корпуса расположены основные функциональные узлы: первичный преобразователь расхода, измерительно-вычислительный комплекс (далее - ИВК), датчик температуры измеряемой среды, беспроводной адаптер импульсных сигналов. Опционально в состав установки может входить планшетный компьютер (смартфон). Для удобства перемещения установка расположена в пластмассовом кейсе.
Подключение установок к гидравлическому тракту, в котором расположено поверяемое средство измерений, производится с помощью гибких шлангов. Жидкость протекает через поверяемое средство измерений, входной гидравлических тракт, первичный преобразователь расхода и сливается через выходной гидравлических тракт.
Объемный расход жидкости и объем жидкости в потоке измеряются измерительновычислительным комплексом на основе данных, полученных от первичного преобразователя расхода.
ИВК управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные показания поверяемого средства измерений и средств измерений установки, а также выводит полученные данные через интерфейс связи Bluetooth на периферийное устройство - смартфон.
Информацию с поверяемого средства измерений считывают способом фотофиксации при помощи смартфона с операционной системой Android и данные автоматически вводятся в ИВК.
После проведения поверки средств измерений в энергонезависимой памяти ИВК сохраняется информация о поверке, протокол поверки.

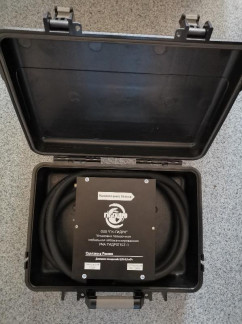

Общий вид установок представлен на рисунки 1.
Заводские номера наносятся на корпус установки методом термопечати.
Пломбировка установок осуществляется нанесением знака поверки на мастику, расположенную на монтажных винтах на лицевой стороне металлического корпуса.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Направление потока
к
ООО ТК-ГИДРО" Установка поверочная мобильная автоматизированная УМА ГИДРОТЕСТ-1
Сделано в России_
Диапазон измерений: 0,02-3,0 м*/ч
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки Место нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
&S
ООО ТК-ГИДРО" Установка поверочная мобильная автоматизированная УМА ГИДРОТЕСТ-1 /
Диапазон измерений: 0,02-3,0 м3/ч
Рисунок 3 - Место нанесения знака утверждения типа и заводского номера
Программное обеспечение установки встроенное и автономное.
Программное обеспечение установки предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения результатов измерений и их вывода на дисплей, либо на периферийные устройства.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Встроенное программное обеспечение защищено от несанкционированного вмешательства путем пломбирования установки, автономное программное обеспечение защищено от несанкционированного вмешательства паролем.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Flow Meter |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Идентификационные данные автономного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АМС-ГИДРО |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (воспроизведений) расхода жидкости, м3/ч | от 0,02 до 3 |
| Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении) объема жидкости в потоке и объемного расхода жидкости, %: | ±0,5 |
| Диапазон измерений температуры измеряемой среды, °С | от +5 до +90 |
| Пределы допускаемой абсолютной погрешности при измерении температуры измеряемой среды, С | ±0,5 |
| Диапазон измерений интервалов времени, с | от 20 до 1800 |
| Пределы абсолютной погрешности при измерении интервалов времени, с | ±0,4 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Номинальный диаметр поверяемых средств измерений | DN 15, DN 20 |
| Измеряемая среда | вода питьевая по |
| СанПиН 2.1.3684-21 | |
| Температура измеряемой среды, С | от +5 до +90 |
| Избыточное давление измеряемой среды, МПа, не более | 0,6 |
| Потребляемая мощность, Вт, не более | 12 |
| Габаритные размеры, мм, не более | |
| - высота | 150 |
| - ширина | 420 |
| - длина | 470 |
| Масса, кг, не более | 10 |
| Условия эксплуатации: | |
| - температура окружающей среды, С | от +5 до +40 |
| - относительная влажность воздуха, % | от 30 до 80 |
| - атмосферное давление, кПа | от 87 до 107 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 12 |
наносится на металлический корпус установки и сверху по центру титульного листа руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная мобильная автоматизированная | УМА ГИДРОТЕСТ-1 | 1 шт. |
| Паспорт | УМА.26.51.2020.ПС | 1 экз. |
| Руководство по эксплуатации | УМА ГИДРОТЕСТ-1.0001.001 РЭ | 1 экз. |
| Методика поверки | МП 1259-1-2021 | 1 экз. |
приведены в разделе «Подготовка установки к использованию» документа «Установки поверочные мобильные автоматизированные УМА ГИДРОТЕСТ-1. Руководство по эксплуатации»
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 26.51.52-001-45626398-2020 Установки поверочные мобильные автоматизированные УМА ГИДРОТЕСТ-1. Технические условия.
| Зарегистрировано поверок | 119 |
| Поверителей | 2 |
| Актуальность данных | 26.11.2024 |
