| Номер в госреестре | 82213-21 |
| Наименование СИ | Вакуумметры ёмкостные |
| Изготовитель | "VACUUBRAND GMBH + CO KG", Германия |
| Год регистрации | 2021 |
| Срок свидетельства | 16.07.2026 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Вакуумметры ёмкостные предназначены для измерений абсолютного давления негорючих газов.
Принцип действия вакуумметров ёмкостных основан на зависимости между измеряемым давлением и изменением электрической ёмкости, вызванным упругой деформацией чувствительного элемента. В качестве чувствительного элемента вакуумметров ёмкостных применяется алюмооксидная керамическая диафрагма. При изменении электрической ёмкости возникает аналоговый выходной сигнал, пропорциональный абсолютному давлению. Аналоговый выходной сигнал преобразуется в цифровой выходной сигнал, который отображается на встроенном жидкокристаллическом дисплее или передаётся по шине VACUU-BUS от вакуумметров ёмкостных к контроллерам CVC 3000 или VACUU SELECT, или дисплейному блоку DCP 3000, где он обрабатывается и отражается на дисплее.
Конструктивно вакуумметры ёмкостные выполнены в едином корпусе, в который встроены датчик ёмкостной измерительный и электроника.
Вакуумметры ёмкостные выпускаются в шести модификациях: DVR 2pro, DVR 3, DVR 3pro, VSK 3000, VACUU VIEW и VACUU SELECT Sensor. Вакуумметры ёмкостные модификации VACUU SELECT Sensor выпускаются в двух исполнениях: с напускным клапаном и без напускного клапана.
У вакуумметров ёмкостных модификаций DVR 2pro, DVR 3 и DVR 3pro информация об измеренных значениях абсолютного давления отображается на встроенном жидкокристаллическом дисплее, управление работой осуществляется с помощью расположенной на них клавиатуре. С вакуумметрами ёмкостными модификаций VSK 3000, VACUU VIEW и VACUU SELECT Sensor могут применяться контроллеры CVC 3000 и VACUU SELECT, или дисплейный блок DCP 3000. Управление работой в этом случае осуществляется с помощью контроллера или дисплейного блока. У вакуумметров ёмкостных модификации VACUU VIEW информация об измеренных значениях абсолютного давления может отображаться на встроенном жидкокристаллическом дисплее, в этом случае управление работой осуществляется с помощью расположенной на них клавиатуре.
Нанесение знака поверки на вакуумметры ёмкостные не предусмотрено.
Информация о типе, заводском номере, годе выпуска и изготовителе, однозначно идентифицирующая каждый экземпляр средства измерений, указывается на маркировочной табличке, расположенной на задней панели корпуса вакуумметра.

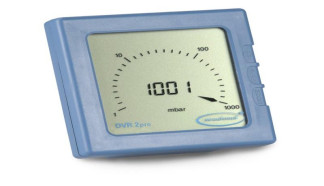

Общий вид вакуумметров ёмкостных представлен на рисунках с 1 по 6. Общий вид контроллеров CVC 3000 и VACUU SELECT и дисплейного блока DCP 3000 представлен на рисунках с 7 по 9.
♦
Рисунок 2 - Общий вид вакуумметра ёмкостного модификации VACUU VIEW
*т
Вакуумметры ёмкостные оснащены встроенным ПО, обеспечивающим сбор, обработку, отображение данных на дисплее.
Встроенное программное обеспечение не оказывает влияния на метрологические характеристики вакуумметров и служит для просмотра результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО вакуумметров ёмкостных приведены в таблицах 1.1 - 1.4.
Таблица 1.1 - Идентификационные данные встроенного программного обеспечения вакуумметра ёмкостного модификации VSK 3000_
| Идентификационные данные (признаки) | Значение |
| 1 | 2 |
| Идентификационное наименование ПО: - в комплекте с дисплейным блоком DCP 3000 - в комплекте с контроллером CVC 3000 - в комплекте с контроллером VACUU SELECT | Firmware |
| Номер версии (идентификационный номер) ПО: - в комплекте с дисплейным блоком DCP 3000 - в комплекте с контроллером CVC 3000 - в комплекте с контроллером VACUU SELECT | не ниже V 2.1 не ниже V 2.0 не ниже V 1.06 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | CS (Checksum) - контрольная сумма, определяемая через протокол передачи данных |
| Алгоритм вычисления цифрового идентификатора программного (контрольная сумма) | CRC 32 |
Таблица 1.2 - Идентификационные данные встроенного программного обеспечения вакуумметра ёмкостного модификации VACUU VIEW_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: - вакуумметра ёмкостного VACUU VIEW - в комплекте с дисплейным блоком DCP 3000 - в комплекте с контроллером VACUU SELECT - в комплекте с контроллером CVC 3000 | Hardware Firmware |
| Номер версии (идентификационный номер) ПО: - вакуумметра ёмкостного VACUU VIEW - в комплекте с дисплейным блоком DCP 3000 - в комплекте с контроллером VACUU SELECT - в комплекте с контроллером CVC 3000 | не ниже V F.01 не ниже V 2.1 не ниже V 1.06 не ниже V 2.0 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | CS (Checksum) - контрольная сумма, определяемая через протокол передачи данных |
| Алгоритм вычисления цифрового идентификатора программного (контрольная сумма) | CRC 32 |
Таблица 1.3 - Идентификационные данные встроенного программного обеспечения вакуумметров ёмкостных модификаций: DVR 2pro, DVR 3, DVR 3pro_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: - вакуумметра ёмкостного модификации DVR 2pro - вакуумметра ёмкостного модификации DVR 3 - вакуумметра ёмкостного модификации DVR 3pro | - |
| Номер версии (идентификационный номер) ПО: - вакуумметра ёмкостного модификации DVR 2pro - вакуумметра ёмкостного модификации DVR 3 - вакуумметра ёмкостного модификации DVR 3pro | не ниже V 1.00 не ниже V 1.00 не ниже V 1.00 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | CS (Checksum) - контрольная сумма, определяемая через протокол передачи данных |
| Алгоритм вычисления цифрового идентификатора программного (контрольная сумма) | CRC 32 |
Таблица 1.4 - Идентификационные данные встроенного программного обеспечения вакуумметра ёмкостного модификации VACUU SELECT Sensor
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО: - в комплекте с дисплейным блоком DCP 3000 - в комплекте с контроллером CVC 3000 - в комплекте с контроллером VACUU SELECT | - |
| Номер версии (идентификационный номер) ПО: - в комплекте с дисплейным блоком DCP 3000 - в комплекте с контроллером CVC 3000 - в комплекте с контроллером VACUU SELECT | не ниже V 1.02 не ниже V 1.02 не ниже V 1.02 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | CS (Checksum) - контрольная сумма, определяемая через протокол передачи данных |
| Алгоритм вычисления цифрового идентификатора программного (контрольная сумма) | CRC 32 |
Метрологические характеристики вакуумметров ёмкостных приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений абсолютного давления, гПа - для вакуумметров ёмкостных VACUU VIEW - для вакуумметров VSK 3000 - для вакуумметров DVR 2pro, DVR 3, DVR 3pro - для вакуумметров VACUU SELECT Sensor | от 0,1 до 1100 от 0,1 до 1060 от 1 до 1060 от 0,1 до 1060 |
| Пределы допускаемой абсолютной погрешности измерений абсолютного давления, гПа | ±1 |
| Предельное допускаемое избыточное давление (перегрузка), гПа | 1500 |
Основные технические характеристики вакуумметров ёмкостных приведены в таблицах 3.1 - 3.4.
VSK 3000
| Наименование характеристики | Значение | ||
| VSK 3000 в комплекте с дисплейным блоком DCP 3000 | VSK 3000 в комплекте с контроллером CVC 3000 | VSK 3000 в комплекте с контроллером VACUU SELECT | |
| Электрическое питание через | |||
| сетевой адаптер: | |||
| - напряжение постоянного тока, В, | 24 | 24 | 24 |
| не более | |||
| - максимальный ток, А, не более | 1,25 | 1,25 | 1,25 |
| Потребляемая мощность, Вт, не | |||
| более | 5,4 | 5,4 | 4,0 |
| Габаритные размеры, мм, не более: | |||
| - вакуумметра ёмкостного с малым | |||
| фланцем | 60x60 | 60x60 | 60x60 |
| - вакуумметра ёмкостного с | |||
| насадкой для шланга | 60x95 | 60x95 | 60x95 |
| - вакуумметра ёмкостного с | |||
| трубным соединением | 60x63 | 60x63 | 60x63 |
| - дисплейного блока DCP 3000 | 144x124x114 | - | - |
| - контроллера CVC 3000 | - | 144x124x115 | - |
| - контроллера VACUU SELECT | - | - | 152x127x41 |
| Масса, кг, не более: | |||
| - вакуумметра ёмкостного с малым | |||
| фланцем | 0,185 | 0,185 | 0,185 |
| - вакуумметра ёмкостного с | |||
| насадкой для шланга | 0,180 | 0,180 | 0,180 |
| - вакуумметра ёмкостного с | |||
| трубным соединением | 0,178 | 0,178 | 0,178 |
| - дисплейного блока DCP 3000 | 0,440 | - | - |
| - контроллера CVC 3000 | - | 0,570 | - |
| - контроллера VACUU SELECT | - | - | 0,590 |
| Условия эксплуатации: | |||
| - температура окружающей среды, | |||
| °С | от +10 до +40 | ||
| - относительная влажность, % | от 30 до 85 | ||
| - атмосферное давление, кПа | от 84 до 106,7 | ||
VACUU VIEW
| Значение | ||||
| Наименование характеристики | VACUU VIEW | VACUU VIEW в комплекте с дисплейным блоком DCP 3000 | VACUU VIEW в комплекте с контроллером CVC 3000 | VACUU VIEW в комплекте с контроллером VACUU blELECT |
| Электрическое питание через сетевой адаптер: - напряжение постоянного тока, В, не более | 24 | 24 | 24 | 24 |
| - максимальный ток, А, не более | 1,25 | 1,25 | 1,25 | 1,25 |
| Потребляемая мощность, Вт, не более | 4,0 | 4,0 | 4,0 | 4,0 |
| Габаритные размеры, мм, не более: - вакуумметра ёмкостного | 103x62x50 | 103x62x50 | 103x60x50 | 103x60x50 |
| - дисплейного блока DCP 3000 | 144x124x114 | |||
| - контроллера CVC 3000 | - | - | 144x124x115 | - |
| - контроллера VACUU SELECT | 152x127x41 | |||
| Масса, кг, не более: - вакуумметра ёмкостного | 0,190 | 0,190 | 0,190 | 0,190 |
| - дисплейного блока DCP 3000 | - | 0,440 | - | - |
| - контроллера CVC 3000 | 0,570 | |||
| - контроллера VACUU SELECT | 0,590 | |||
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +40 от 30 до 85 от 84 до 106,7 | |||
Таблица 3.3 - Основные технические характеристики вакуумметров ёмкостных модификаций:
| 3, DV o, r p 2 DV | o r p 3 V | ||
| Наименование характеристики | Значение | ||
| модификации DVR 2pro | модификации DVR 3 | модификации DVR 3pro | |
| 1 | 2 | 3 | 4 |
| Электрическое питание -батарея: - напряжение постоянного тока, В, не более - ёмкость, А/ч, не более | 9 1,2 | 9 1,2 | 9 1,2 |
| Габаритные размеры, мм, не более: | 115х115х90 | 116 x 116 x 36 | 117 x 117 x 36 |
| 1 | 2 | 3 | 4 |
| Масса, кг, не более: | 0,40 | 0,43 | 0,35 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +40 от 30 до 85 от 84 до 106,7 |
Таблица 3.4 - Основные технические характеристики вакуумметров ёмкостных модификации VACUU SELECT Sensor
| Значение | |||
| Наименование характеристики | VACUU SELECT Sensor в комплекте с дисплейным блоком DCP 3000 | VACUU SELECT Sensor в комплекте с контроллером CVC 3000 | VACUU SELECT Sensor в комплекте с контроллером VACUU SELECT |
| Электрическое питание через сетевой адаптер: - напряжение постоянного тока, В, не более | 24 | 24 | 24 |
| Потребляемая мощность, Вт, не более: - для вакуумметров с напускным клапаном | 1,2 | 1,2 | 1,2 |
| - для вакуумметров без напускного клапана | 0,2 | 0,2 | 0,2 |
| Габаритные размеры, мм, не более: - вакуумметра ёмкостного с малым фланцем | 77x53x81 | 77x53x81 | 77x53x81 |
| - вакуумметра ёмкостного с насадкой для шланга | 100x53x81 | 100x53x81 | 100x53x81 |
| - вакуумметра ёмкостного с трубным соединением | 67x53x81 | 67x53x81 | 67x53x81 |
| - дисплейного блока DCP 3000 | 144x124x114 | - | - |
| - контроллера CVC 3000 | - | 144x124x115 | - |
| - контроллера VACUU SELECT | - | - | 152x127x41 |
| Масса, кг, не более: - вакуумметра ёмкостного с малым фланцем | 0,155 | 0,155 | 0,155 |
| - вакуумметра ёмкостного с насадкой для шланга | 0,147 | 0,147 | 0,147 |
| - вакуумметра ёмкостного с трубным соединением - | 0,145 | 0,145 | 0,145 |
| дисплейного блока DCP 3000 | 0,440 | - | - |
| - контроллера CVC 3000 | - | 0,570 | - |
| - контроллера VACUU SELECT | - | - | 0,590 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +45 от 30 до 85 от 84 до 106,7 |
наносится типографским способом в верхнем правом углу титульного листа руководства по эксплуатации, а также на маркировочной табличке, расположенной на задней панели корпуса, методом диффузионной фотохимии.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Вакуумметр ёмкостной | DVR 2pro, DVR 3, DVR 3pro, VACUU VIEW, VSK 3000 или VACUU SELECT Sensor | 1 шт. (в зависимости от заказа) |
| Дисплейный блок и/или контроллер | DCP 3000 CVC 3000 или VACUU SELECT | по заказу (для вакуумметров VACUU VIEW, VSK 3000 или VACUU SELECT Sensor) |
| Штуцер с внешней резьбой | - | 1 шт. |
| Шина VACUU-BUS | по заказу (для вакуумметров VACUU VIEW, VSK 3000 или VACUU SELECT Sensor) | |
| Блок питания (для вакуумметров VACUU VIEW) | 1 шт. | |
| Блок питания (для дисплейного блока DCP 3000 или контроллеров CVC 3000 или VACUU SELECT) | - | по заказу (для вакуумметров VACUU VIEW, VSK 3000 или VACUU SELECT Sensor) |
| Батарея напряжением 9 В (для вакуумметров ёмкостных DVR 3, DVR 2pro или DVR 3pro) | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
приведены:
- в разделе 3 "Вакуумметр VSK 3000" Руководства по эксплуатации "Вакуумметры тепловые VSP 3000. Вакуумметры ёмкостные VSK 3000".
- в разделе 3 "Описание изделия" Руководства по эксплуатации " VACUU SELECT Sensor";
- в разделе 5 "Эксплуатация" Руководства по эксплуатации "Вакуумметр тепловой VACUU VIEW extended. Вакуумметр ёмкостной VACUU VIEW";
- в разделе 5 "Эксплуатация" Руководства по эксплуатации "Вакуумметр ёмкостной DVR 3pro";
- в разделе 5 "Эксплуатация" Руководства по эксплуатации "Вакуумметр ёмкостной DVR 2pro";
- в разделе "Использование и функционирование " Руководства по эксплуатации "Вакуумметр ёмкостной DVR 3".
Приказ Росстандарта от 06 декабря 2020 г. № 2900 Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 110-1 1-106 Па Техническая документация изготовителя «VACUUBRAND GMBH + CO KG»
| Зарегистрировано поверок | 129 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
