| Номер в госреестре | 82215-21 |
| Наименование СИ | Измерители сопротивления жил кабельные |
| Обозначение типа СИ | "КИС", "КИСм" |
| Изготовитель | Общество с ограниченной ответственностью "Контакт СК" (ООО "Контакт СК"), г. Самара |
| Год регистрации | 2021 |
| Срок свидетельства | 16.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители сопротивления жил кабельные «КИС», «КИСм» (далее по тексту -приборы) предназначены для измерений электрического сопротивления постоянному току жил кабельных изделий с автоматическим пересчетом результатов измерений к нормированной температуре и нормированной длине кабеля.
Принцип действия приборов основан на измерении падения напряжения постоянного тока на объекте измерений, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Сила тока устанавливается в зависимости от величины измеряемого сопротивления. Входной аналоговый сигнал преобразуется с помощью аналого-цифрового преобразователя (АЦП), обрабатывается, и результат измерений отображается на алфавитноцифровом жидкокристаллическом дисплее (ЖК-дисплее). Управление процессом измерений осуществляется при помощи встроенного микропроцессора. Предел измерений устанавливается автоматически.
Измерения производятся при одном или двух направлениях тока по 4-х проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников и переходного сопротивления контактов.
Результаты измерений по вводимым с клавиатуры значениям длины, температуры и материалу жилы кабеля приводятся к нормированной температуре (+20 °С) и нормированной длине кабеля (1000 м).
Основные узлы приборов: узел измерения, АЦП, микропроцессор, клавиатура, ЖК-дисплей, блок питания.
Приборы выпускаются в двух модификациях: «КИС» (для лабораторного применения), «КИСм» (для цехового применения), отличающихся пределами измерений. Модификации приборов могут использоваться с опциональной измерительной линейкой для измерений омического и удельного объемного сопротивления мерных образцов кабельных изделий.
Конструктивно приборы выполнены в переносных пластиковых корпусах настольного исполнения.
На лицевой панели размещены ЖК-дисплей и клавиатура. На задней панели размещены разъем сети питания, клеммы для подключения измерительных кабелей.

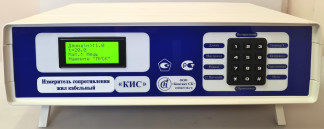

Общий вид приборов представлен на рисунках 1 - 3.
Пломбирование приборов осуществляется с помощью наклейки стикеров. Схема пломбирования представлена на рисунке 3.
Место нанесения заводских (серийных номеров) - на тыльной панели корпуса приборов; способ нанесения - типографская печать на наклейке; формат - цифровой код.
Знак поверки наносится на тыльную панель корпуса приборов. Обозначение места нанесения знака поверки представлено на рисунке 3.
Приборы функционируют под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Встроенное ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для модификаций | |
| «КИС» | «КИСм» | |
| Идентификационное наименование ПО | AT89-KIS-1 | |
| Номер версии (идентификационный номер ПО), не ниже | 7.03.015 | 6.03.015 |
| Цифровой идентификатор ПО | - | - |
Таблица 2 - Метрологические характеристики
| Сила измерительного тока, А | Предел измерений электрического сопротивления постоянному току | Пределы допускаемой относительной погрешности измерений, % | |
| «КИС» | «КИСм» | ||
| 5 | 170,00 мкОм | - | ±2 |
| 5 | 17,000 мОм | 34,000 мОм | ±0,2 |
| 5 | 170,00 мОм | 340,00 мОм | |
| 0,5 | 1,7000 Ом | 3,4000 Ом | |
| 0,05 | 17,000 Ом | 34,000 Ом | |
| 0,005 | 170,00 Ом | 340,00 Ом | |
Таблица 3 - Значения для пересчета результатов измерений
| Наименование характеристики | Температура окружающего воздуха, °С | Длина кабеля, м |
| Нормированное значение | +20 | 1000 |
| Диапазон вводимых значений для пересчета | от 0 до 100 | от 0,1 до 9999 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В | 230 |
| - частота переменного тока, Гц | 50 |
| Габаритные размеры, мм, (длинах ширинах высота) | 265x370x115 |
| Масса, кг | 2,5 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от +5 до +40 |
| - относительная влажность воздуха, % | до 80 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 10 000 |
наносится на лицевую панель приборов способом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель сопротивления жил кабельный «КИС», «КИСм» (модификация по заказу) | - | 1 шт. |
| Кабель измерительный с зажимами | - | 2 шт. |
| Кабель поверочный | - | 2 шт. |
| Кабель питания | - | 1 шт. |
| Руководство по эксплуатации | РЭ 4221-005-55897106-2021 | 1 экз. |
приведены в руководстве по эксплуатации в разделе 7 «Порядок работы».
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 7229-76 Кабели, провода и шнуры. Метод определения электрического сопротивления токопроводящих жил и проводников
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ТУ 4221-005-55897106-2021 Измерители сопротивления жил кабельные «КИС», «КИСм». Технические условия
| Зарегистрировано поверок | 156 |
| Поверителей | 13 |
| Актуальность данных | 17.09.2024 |
