| Номер в госреестре | 82217-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | JK ELK CB/3 |
| Изготовитель | "PFIFFNER Messwandler AG", Швейцария |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока JK ELK CB/3 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока сконструированы специально для установки в КРУЭ и не являются обособленным конструктивным узлом. Соединение с соседними модулями происходит при помощи штепсельных контактов. В качестве первичных обмоток используются токопроводы КРУЭ. Вторичные обмотки расположены на ферромагнитных кольцевидных сердечниках, смонтированных на цилиндрических основаниях. Выводы вторичных обмоток присоединены к контактам, смонтированным на клеммной колодке, которая помещена в металлический заземленный корпус. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа к клеммам. Высоковольтная изоляция внутри трансформатора тока обеспечивается за счет заполнения элегазом под давлением. Рабочее давление контролируется датчиком плотности элегаза. В случае повышении давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной.
К трансформаторам тока данного типа относятся трансформаторы тока JK ELK CB/3 зав. № 2007.1950.03/2, 2007.1950.03/7, 2007.1950.03/11.

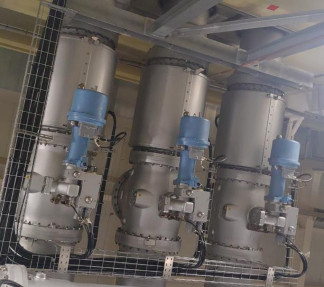

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен гравированием на табличку в месте, указанном на рисунке 1.
отсутствует.
| Значение для заводских номеров | |
| Наименование характеристики | 2007.1950.03/2, 2007.1950.03/7, 2007.1950.03/11 |
| Номинальное напряжение, кВ | 500 |
| Номинальный первичный ток Ьном, А | 1000 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток | 0,2S |
| по ГОСТ 7746 для измерений и учета | |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 20 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -30 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
| Таблица 3 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Трансформатор тока | JK ELK CB/3 | 1 шт. |
| Паспорт | JK ELK CB/3 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
