| Номер в госреестре | 82218-21 |
| Наименование СИ | Датчики температуры инфракрасные |
| Обозначение типа СИ | Raytek RAYMI3 |
| Изготовитель | Raytek® Fluke Process Instruments, США |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики температуры инфракрасные Raytek RAYMI3 (далее по тексту - пирометры) предназначены для бесконтактных измерений температуры поверхностей венцовой шестерни мельницы полусамоизмельчения и шаровой мельницы по их собственному тепловому излучению.
Принцип действия пирометров основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре. Микропроцессорная система пирометров обеспечивает обработку полученного результата измерения и индикацию на жидкокристаллическом дисплее (ЖКД) в виде цифрового выходного сигнала текущего значения измеряемой температуры объекта, либо в форме унифицированного аналогового выходного сигнала постоянного тока в диапазоне от 4 до 20 мА или напряжения в диапазоне от 0 до 5 В.
Пирометры имеют двухблочную компоновку, и состоят из блока электроники с ЖКД и кнопками настройки, и внешнего оптического датчика, соединенного с блоком электроники при помощи кабеля с разъемом. Блок электроники конструктивно выполнен в прямоугольном корпусе из цинкового сплава. Интерфейс USB, расположенный внутри корпуса, используются для подключения к персональному компьютеру.
К датчикам температуры данного типа относятся датчики температуры инфракрасные Raytek RAYMI3 зав. № 1950767 (блок электроники)/19514091 (оптический датчик), 1950772/19514157, 1950766/19217695, 1950663/19217650, 1950662/19514124, 1921420/19217839.

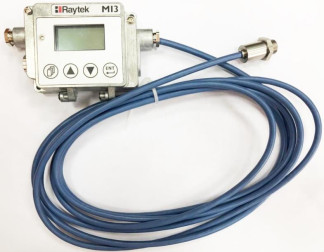

Фотография общего вида пирометров приведена на рисунке 1:
Рисунок 1 - Общий вид датчиков температуры инфракрасных Raytek RAYMI3
Пломбирование пирометров не предусмотрено. Заводской номер наносится в виде наклейки на корпусе пирометров. Конструкция средства измерений не предусматривает нанесение знака поверки на корпус блока электроники или оптического датчика.
Программное обеспечение (ПО) пирометров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, состоящее из двух частей, находящихся в ПЗУ, размещенных внутри корпуса блока электроники и оптического датчика пирометра и недоступных для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Идентификационные данные встроенной части ПО блока электроники приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 2.29 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Идентификационные данные встроенной части ПО оптического датчика приведены в таблице 2.
Таблица 2
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии (идентификационный номер) ПО, не ниже | 2.09 |
| Цифровой идентификатор программного обеспечения | отсутствует |
Автономное программное обеспечение «Datatemp Multidrop Software» устанавливается на персональный компьютер и предназначено для управления настройками пирометра, отображения измеренной температуры на мониторе персонального компьютера, а также передачи, обработки и представлении измерительной информации.
Метрологические и технические характеристики датчиков температуры инфракрасных Raytek RAYMI3 приведены в таблицах 3-4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °C | от 0 до +600 |
| Пределы допускаемой абсолютной погрешности цифрового выхода, °C | ±2,0 (в диапазоне от 0 до +100 °С включ.) ±0,01 Чизм (св. +100 °C) |
| Повторяемость результатов измерений, °C | ±0,5 или ±0,005-W (выбирают большее значение) |
| Пределы допускаемой основной абсолютной погрешности аналогового выхода (в диапазоне температур окружающей среды блока электроники от +18 до +28 °С включ.), °C | ±3,0 (в диапазоне от 0 до +100 °С включ.) ±(1+0,0Низм) (св. +100 °C) |
| Пределы допускаемой дополнительной абсолютной погрешности аналогового выхода, вызванной изменением температуры окружающей среды блока электроники от температуры в диапазоне от +18 до +28 °С включ.), °C/1 °С | ±0,02 |
| Показатель визирования | 10:1 |
| Разрешающая способность, °C | 0,1 |
| ^зм - значение измеряемой температуры, °С | |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления показаний (95 %), мс, не более | 150 |
| Спектральный диапазон, мкм | от 8 до 14 |
| Коэффициент излучения | от 0,100 до 1,100 (с шагом изменения 0,001) |
| Диапазон изменения аналогового выходного сигнала: - мА - В | от 4 до 20 от 0 до 5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более | от -10 до +120 (для оптического датчика) от 0 до +65 (для блока электроники) 95 (без конденсации) |
| Габаритные размеры корпуса блока электроники (длинахширинахвысота), мм | 115x60x25 |
| Напряжение питания, В | от 8 до 32 |
| Потребляемая мощность, Вт, не более | 4 |
| Наименование характеристики | Значение |
| Габаритные размеры (диаметрхдлина), мм: | |
| - головки оптического датчика | 014x28 |
| - соединительного кабеля | 05x3000 |
| Масса, г: | |
| - блока электроники | 354 |
| - оптического датчика | 70 |
наносится на титульный лист документа «Датчики температуры инфракрасные Raytek RAYMI3. Паспорт и инструкция по эксплуатации» печатным способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик температуры инфракрасные Raytek RAYMI3 | - | 6 шт. |
| Датчики температуры инфракрасные Raytek RAYMI3. Паспорт и инструкция по эксплуатации | - | 1 экз. |
| Методика поверки | МП 207-016-2021 | 1 экз. |
| Программное обеспечение | DataTemp Multidrop | 1 шт. |
приведены в разделе 6 документа «Датчики температуры инфракрасные Raytek RAYMI3. Паспорт и инструкция по эксплуатации».
Нормативные документы, устанавливающие требования к датчикам температуры инфракрасным Raytek RAYMI3
ГОСТ 28243-96 Пирометры. Общие технические требования.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
