| Номер в госреестре | 82221-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТЛМ-10 |
| Изготовитель | Куйбышевский завод измерительных трансформаторов, г. Куйбышев |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТЛМ-10 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов М12. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами М10 через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами М6. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.
Трансформаторы тока выпущены в следующих модификациях ТЛМ-10-1, ТЛМ-10-1У3, ТЛМ-10-2, ТЛМ-10-2У3 которые отличаются друг от друга значениями номинального первичного тока и номинальной вторичной нагрузки.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТЛМ-10-1 зав. № 5425, 5031, 8096, 5075, 2015, 1124, модификации ТЛМ-10-1У3 зав. № 0548, 0545, 6689, 3294, 3732, 3111, 3107, 5177, 3203, 9266, 1382, 8051, 7086, модификации ТЛМ-10-2 зав. № 4870, 4614 и модификации ТЛМ-10-2У3 зав. № 4022, 4118, 0041, 0421, 8686, 0110, 3160, 2653, 3157, 8173, 8085, 9537, 0390, 9856, 3166, 3158, 0667, 0649, 2850, 2865, 5537, 3184, 6406, 6957, 4943, 4934, 0393, 8489, 0186, 0372, 9587, 6893, 1312, 1021, 3092, 0197, 5913, 0295, 2151, 6346, 0550, 2175, 1863, 0754, 7053, 6155, 7011, 6165, 7027, 7007, 4631, 4564, 5697, 4910.
Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.

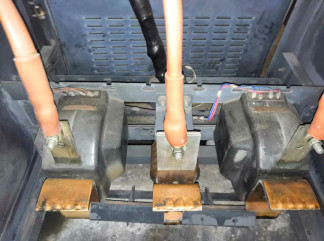

Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики ТЛМ-10-1
| Наименование характеристики | Значение для заводских номеров | |
| 5425, 5031, 8096, 5075 | 2015, 1124 | |
| Номинальное напряжение, кВ | 10 | 10 |
| Номинальный первичный ток Ьном, А | 100 | 300 |
| Номинальный вторичный ток Ьном, А | 5 | 5 |
| Номинальная частота йюм, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 |
Таблица 2 - Метрологические характеристики ТЛМ-10-1-У3
| Наименование характеристики | Значение для заводских номеров | ||||
| 0548, 0545 | 6689 | 3294, 3732, 3111, 3107, 5177, 3203 | 9266, 1382 | 8051, 7086 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 | 10 | 10 |
| Номинальный первичный ток Ьном, А | 50 | 150 | 300 | 1000 | 1500 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 | 5 | 5 |
| Номинальная частота йюм, Гц | 50 | 50 | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 | 10 | 15 | 15 |
| Наименование характеристики | Значение для заводских номеров |
| 4870, 4614 | |
| Номинальное напряжение, кВ | 10 |
| Номинальный первичный ток Ьном, А | 100 |
| Номинальный вторичный ток Ьном, А | 5 |
| Номинальная частота йюм, Гц | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 |
Таблица 4.1 - Метрологические характеристики ТЛМ-10-2-У3
| Наименование характеристики | Значение для заводских номеров | ||
| 4022, 4118 | 0041, 0421, 8686, 0110, 3160, 2653, 3157, 8173, 8085 | 9537, 0390, 9856, 3166, 3158, 0667, 0649, 2850, 2865, 5537, 3184, 6406, 6957 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 |
| Номинальный первичный ток Ьном, А | 100 | 150 | 200 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 |
| Номинальная частота £юм, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 | 10 |
Таблица 4.2 - Метрологические характеристики ТЛМ-10-2-У3
| Наименование характеристики | Значение для заводских номеров | ||
| 4943, 4934, 0393, 8489, 0186, 0372, 9587, 6893, 1312, 1021 | 3092, 0197, 5913, 0295 | 2151, 6346, 0550, 2175, 1863, 0754, 7053, 6155, 7011, 6165, 7027, 7007, 4631, 4564, 5697, 4910 | |
| Номинальное напряжение, кВ | 10 | 10 | 10 |
| Номинальный первичный ток Ьном, А | 300 | 400 | 600 |
| Номинальный вторичный ток Ьном, А | 5 | 5 | 5 |
| Номинальная частота йюм, Гц | 50 | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,5 | 0,5 | 0,5 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 10 | 10 | 10 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.
аблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТЛМ-10-1 (ТЛМ-10-1У3, ТЛМ-10-2, ТЛМ-10-2У3) | 1 шт. |
| Паспорт | ТЛМ-10-1 (ТЛМ-10-1У3, ТЛМ-10-2, ТЛМ-10-2У3) | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока
Техническая документация изготовителя
| Зарегистрировано поверок | 107 |
| Поверителей | 9 |
| Актуальность данных | 21.11.2024 |
