Государственный реестр средств измерений

Трансформаторы тока ТФЗМ, 82223-21

82223-21
Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 82223-21
Наименование СИ Трансформаторы тока
Обозначение типа СИ ТФЗМ
Изготовитель ПО "Запорожтрансформатор", Украина
Год регистрации 2021
МПИ (интервал между поверками) 4 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ТФЗМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

Трансформаторы тока представляют собой опорную конструкцию. Выводы первичной обмотки расположены в верхней части трансформатора тока. Выводы вторичной обмотки расположены на корпусе трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.

Трансформаторы тока выпущены в следующих модификациях ТФЗМ 35А-У1, ТФЗМ 35Б-1 У1, ТФЗМ 110Б-1 У1, ТФЗМ 110Б-1 ХЛ1, ТФЗМ 150А-1 У1, ТФЗМ 150Б-1 У1, ТФЗМ 110Б-Ш У1, которые отличаются друг от друга значениями номинального напряжения, номинального первичного и вторичного токов и номинальной вторичной нагрузки.

К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФЗМ 35А-У1, зав. № 35383, 35399, 35400, 35549, ТФЗМ 35Б-1 У1, зав № 1045, 22026, 15158, 15148, 30341, 30445, 23651, 23083, ТФЗМ 110Б-1 У1, зав. № 38119, 38367, 38098, 38522, 38530, 38366, 38225, 38244, 38230, 38379, 38314, 23599, 23630, 20201, 20184, 19992, 19982, 19719, 19717, 19809, 19971, 21808, 21777, 21806, 19724, 27127, 27179, 27302, 27187, 27192, 27156, 26333, 24740, 24823, 26355, 24667, 24848, 26321, 24840, 26352, 24789, 24722, 24802, 30884, 30859, 51427, 41744, 41657, 41486, 32042, 31959, 32045, 31798, 31807, 31821, 31800, 31793, 31799, 31774, 31806, 31802, 27175, 59635, 52253, 52268, ТФЗМ 110Б-1 ХЛ1, зав. № 37554, 33449, 32815, 35266, ТФЗМ 150А-1 У1, зав. № 2737, 2089, 2746, 2458, 2446, 2356, 2295, 2291, 2296, 2288, 2301, 2290, 2120, 2124, 2348, ТФЗМ 150Б-1 У1, зав. № 2379, 2410, 2402, 2407, 2377, 2475, 2472, 2429, 2398, 2485, 2497, 2471, 2478, 2474, 2476, 2477, 2470, 2473, 2469, 2466, 2426, 2413, 2428, 2414, 2430, 2436, 2500, 2418, 2495, 2433, 2421, 2494, ТФЗМ 110Б-Ш У1, зав. № 1404, 1389, 1372, 4373, 4860, 4907, 1368, 1406, 1400, 3762, 2843, 2807, 4082, 4459, 4333, 4425, 4335, 4448, 5098, 5214, 3148, 4371, 4454, 4356.

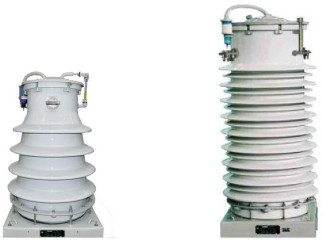

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

Нанесение знака поверки на трансформаторы тока не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен на табличку в месте, указанном на рисунке 1.

ТФЗМ 110Б-1 У1, ТФЗМ 110Б-1 ХЛ1, ТФЗМ 150А-1 У1, ТФЗМ 150Б-1 У1, ТФЗМ П0Б-Ш У1

ТФЗМ 35А-У1, ТФЗМ 35Б-1 У1

*

ТГ->]

Место

пломбировки

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики трансформаторов тока ТФЗМ 35А-У1

Наименование характеристики

Значение для заводского номера

35383, 35399, 35400, 35549

Номинальное напряжение, кВ

35

Номинальный первичный ток Ьном, А

100

Номинальный вторичный ток Ьном, А

5

Номинальная частота йюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

50

Наименование характеристики

Значение для заводских номе

ров

1045,

22026

15158,

15148

30341,

30445

23651,

23083

Номинальное напряжение, кВ

35

35

35

35

Номинальный первичный ток 11ном, А

200

300

300

400

Номинальный вторичный ток Гном, А

5

5

5

5

Номинальная частота йюм, Гц

50

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

50

50

30

30

Таблица 3.1 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1 У1

Наименование характеристики

Значение для заводских номеров

38119, 38367, 38098, 38522, 38530, 38366, 38225, 38244, 38230, 38379, 38314

23599, 23630

52253,

52268

Номинальное напряжение, кВ

110

110

110

Номинальный первичный ток Гном, А

300

400

1000

Номинальный вторичный ток 12ном, А

5

5

5

Номинальная частота йюм, Гц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

30

30

Таблица 3.2 - Метрологические характеристики трансформаторов тока ТФЗМ 110Б-1 У1

Значение для заводских номеров

20201,

19971,

27302,

26355,

24722,

41486,

31800,

20184,

21808,

27187,

24667,

24802,

32042,

31793,

19992,

21777,

27192,

24848,

30884,

31959,

31799,

19982,

21806,

27156,

26321,

30859,

32045,

31774,

59635

19719,

19724,

26333,

24840,

51427,

31798,

31806,

19717,

27127,

24740,

26352,

41744,

31807,

31802,

19809,

27179,

24823,

24789,

41657,

31821,

27175,

Наименование характеристики

Номинальное напряжение, кВ

Номинальный первичный ток Гном, А

Номинальный вторичный ток Гном, А

Номинальная частота £юм, Гц

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

110

600

5

50

0,5

Наименование характеристики

Значение для заводских номеров

37554

33449, 32815, 35266

Номинальное напряжение, кВ

110

110

Номинальный первичный ток Ьном, А

300

600

Номинальный вторичный ток Ьном, А

5

5

Номинальная частота йюм, Гц

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

30

30

Таблица 5 - Метрологические характеристики трансформаторов тока ТФЗМ 150А-1 У1

Наименование характеристики

Значение для заводских номеров

2737, 2089, 2746, 2458, 2446, 2356, 2295, 2291, 2296, 2288, 2301, 2290, 2120, 2124, 2348

Номинальное напряжение, кВ

150

Номинальный первичный ток 11ном, А

600

Номинальный вторичный ток Ьном, А

5

Номинальная частота йюм, Гц

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

40

Таблица 6 - Метрологические характеристики трансформаторов тока ТФЗМ 150Б-1 У1

Наименование характеристики

Значение для заводских номеров

2379, 2410, 2402, 2407, 2377, 2475, 2472, 2429, 2398, 2485, 2497, 2471, 2478, 2474, 2476, 2477, 2470, 2473, 2469, 2466, 2426, 2413, 2428, 2414, 2430, 2436, 2500, 2418, 2495

2433, 2421, 2494

Номинальное напряжение, кВ

150

150

Номинальный первичный ток Ьном, А

600

1200

Номинальный вторичный ток Ьном, А

5

5

Номинальная частота йюм, Гц

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

40

40

Наименование характеристики

Значение для заводских номеров

1404, 1389, 1372, 4373, 4860, 4907, 1368, 1406, 1400, 3762, 2843, 2807, 4082, 4459, 4333, 4425, 4335, 4448

5098, 5214, 3148

4371, 4454, 4356

Номинальное напряжение, кВ

110

110

110

Номинальный первичный ток Ьном, А

1000

1000; 2000

2000

Номинальный вторичный ток Ьном, А

5

5

5

Номинальная частота йюм, Гц

50

50

50

Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета

0,5

0,5

0,5

Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А

20

20

20

Таблица 8 - Основные технические характеристики

Наименование характеристики

Значение

Модификация трансформатора тока

ТФЗМ 35А-У1, ТФЗМ 35Б-1 У1, ТФЗМ 110Б-1 У1, ТФЗМ 150А-1 У1, ТФЗМ 150Б-1 У1, ТФЗМ 110Б-Ш У1

ТФЗМ 110Б-1 ХЛ1

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +40

от -60 до +40

Знак утверждения типа

Нанесение знака утверждения типа на трансформаторы тока не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта трансформатора тока типографским способом.

Комплектность

Таблица 9 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор тока

ТФЗМ

1 шт.

Паспорт

ТФЗМ

1 экз.

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора тока

Нормативные документы

Техническая документация изготовителя
