| Номер в госреестре | 82228-21 |
| Наименование СИ | Измерители уровня емкостные |
| Обозначение типа СИ | "ЭСКОРТ ТД-150" |
| Изготовитель | Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика"), г. Казань |
| Год регистрации | 2021 |
| Срок свидетельства | 12.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители уровня емкостные «ЭСКОРТ ТД-150» предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных емкостях.
Принцип действия измерителей уровня емкостных «ЭСКОРТ ТД-150» состоит в преобразовании электрической емкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в частоту на выходе и в цифровой код для передачи по интерфейсу RS-485.
Измерители уровня емкостные «ЭСКОРТ ТД-150» состоят из чувствительного элемента и корпуса, в котором размещены микроконтроллер, генератор частоты.
Измерители уровня емкостные «ЭСКОРТ ТД-150» изготавливаются с различной длиной чувствительного элемента.
Заводской (серийный) номер указывается на маркировочной табличке в цифровом обозначении.
Нанесение знака поверки на измерители уровня емкостные «ЭСКОРТ ТД-150» не предусмотрено.

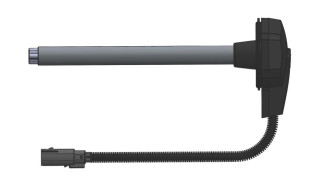

Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Рисунок 1- Общий вид средства измерений
Программное обеспечение состоит из ПО TD150_V207, встроенного в измерители уровня емкостные «ЭСКОРТ ТД-150» и выполняющего функции измерений электрической емкости чувствительного элемента, изменяющейся пропорционально уровню топлива, и преобразования этого значения в цифровой код для передачи по интерфейсу RS-485, и автономного ПО для ПЭВМ Эскорт Конфигуратор, выполняющего функции настройки измерителя уровня емкостного «ЭСКОРТ ТД-150» и отображения измеренных значений уровня.
Влияние программного обеспечения не приводит к выходу метрологических характеристик измерителей уровня емкостных «ЭСКОРТ ТД-150» за пределы допускаемых значений.
Идентификационные данные ПО измерителей уровня емкостных «ЭСКОРТ ТД-150» отображаются на мониторе ПЭВМ.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационное данные встроенного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | TD150 V207 |
| Номер версии (идентификационный номер) ПО | не ниже 2.0.7 |
| Цифровой идентификатор ПО (контрольная сумма) | 6D46A9E1 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Идентификационное данные автономного программного обеспечения Эскорт Конфигуратор__
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Эскорт Конфигуратор |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.2.36 |
| Цифровой идентификатор ПО (контрольная сумма) | 62AD1113 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня в зависимости от длины чувствительного элемента, мм - транспортные средства - стационарные емкости | от 0 до 2500 от 0 до 6000 |
| Длина чувствительного элемента, мм | от 150 до 6000 |
| Пределы допускаемой приведенной погрешности измерений уровня к диапазону измерений, % | ±1 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | от 7 до 80 |
| Ток потребления, мА, не более | 30 |
| Потребляемая мощность, Вт, не более | 0,4 |
| Степень защиты корпуса от проникновения пыли и влаги по ГОСТ 14254-2015 | IP 67 |
| Маркировка взрывозащиты | 0Ex ia IIB T6 X |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 25 °С, % - атмосферное давление, кПа | от -45 до +50 от 45 до 80 от 84 до 106,7 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 80 80 21+L1} |
| Масса, кг, не более | 0,35+0,4-L1) |
| 1) L - длина чувствительного элемента, м | |
наносится на корпус измерителей уровня емкостных «ЭСКОРТ ТД-150» методом печати, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель уровня емкостной | «ЭСКОРТ ТД-150» | 1 шт. |
| Устройство настройки1) | ЭСКОРТ C-200 | |
| Комплект монтажный1) | - | 1 шт. |
| Кабель соединительный^ | - | 1 шт. |
| Руководство по эксплуатации | РЭ 26.51.52-002-59320438-18 | 1 экз. |
| Паспорт | ПС 26.51.52-002-59320438-18 | 1 экз. |
| 1) В соответствии с заказом | ||
приведены в п. 2.2 «Метод измерений» руководства по эксплуатации РЭ 26.51.52-00259320438-18.
Приказ Росстандарта от 30.12.2019 № 3459 Об утверждении государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов (часть 1)
ТУ 26.51.52-002-59320438-18 Измерители уровня емкостные «ЭСКОРТ ТД-150». Технические условия
