Счетчики частиц в жидкости HIAC, 82230-21

Счетчики частиц в жидкости HIAC (далее - счетчики) предназначены для измерений счетной концентрации частиц различного происхождения в жидких средах (в воде, водных растворах, гидравлических жидкостях, смазочных маслах и т. п.).

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	82230-21
Наименование СИ	Счетчики частиц в жидкости
Обозначение типа СИ	HIAC
Изготовитель	Компания Beckman Coulter Inc., США
Год регистрации	2021
Срок свидетельства	12.07.2026
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия счетчиков основан на оптическом методе измерений счетной концентрации частиц по ослаблению оптического излучения частицами, взвешенными в жидкости.

Луч, формируемый источником излучения, освещает измерительную ячейку, через которую прокачивается анализируемая жидкость. Частицы, содержащиеся в жидкости, попадая в траекторию луча, создают тень на фотоприемнике. Соотношение площадей освещенной и затененной областей фотоприемника определяет размер частицы, количество последовательных затенений - количество частиц.

Конструктивно счетчики выполнены в виде единого блока, состоящего из измерительного датчика, представляющего собой лазерный диод - источник излучения; оптической системы для формирования лазерного луча; проточной измерительной ячейки и фотоприемника.

Счетчики имеют модификации ROC-01, ROC-11, ROC-31, ROC-41, ROC-61, ROC-71, ROC-81, ROC-91, ROC-21, ROC-51, PODS +, 8011+, отличающиеся внешним видом; диапазонами измерения счетной концентрации частиц; типом сред, в которых проводятся измерения; наличием пробоотборных устройств; расходом пробы; возможностью встраивания в линию.

Электрическое питание счетчиков осуществляется от сети переменного тока и (или) от встроенной аккумуляторной батареи.

Управление работой счётчиков осуществляется с помощью панели управления, дисплея и персонального компьютера посредством интерфейсов USB и RS-232, RS-485.

Результаты измерений выводятся либо на дисплей счётчика или экран персонального компьютера, либо в печатной форме с помощью интегрированного или внешнего термопринтера. Представление результатов измерений предусмотрено в виде дифференциальных и интегральных значений счётной концентрации частиц по размерным каналам и согласно стандартам ISO 4406, ГОСТ 17216-2001, NAS 1638, SAE AS4059, NAVAIR 01-1A-17, DEFSTAN 91-91, ASTM D7619-12.

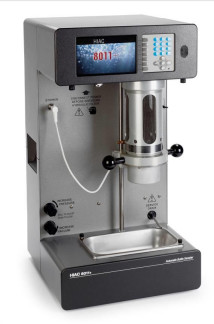

Общий вид счетчиков представлен на рисунках 1 - 3. Пломбировка счетчиков от несанкционированного доступа не предусмотрена. Нанесение знака поверки на счетчики не предусмотрено.

Программное обеспечение

Счетчики имеют встроенное программное обеспечение (далее - ПО). Встроенное и автономное ПО является метрологически значимым. Основные функции ПО: обработка сигналов с фотоприемника, управление процессом измерений, хранение и представление результатов измерений.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО (встроенное ПО)

Идентификационные данные (признаки)	Значение для модификаций
Идентификационные данные (признаки)	PODS +	8011+	ROC-01, ROC-11, ROC-31, ROC-41, ROC-61, ROC-71, ROC-81, ROC-91, ROC-21, ROC-51
Идентификационное наименование ПО	Pods Plus	8011+	ROC CONFIG
Номер версии (идентификационный номер) ПО	не ниже V1.0	не ниже V7.0.2848.7	не ниже V1.2

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон показаний счетной концентрации частиц в жидкости, частиц/см3 для модификаций ROC-OI, ROC-11, ROC-31, ROC-41, ROC-61,
ROC-71, ROC-81, ROC-91, ROC-21, ROC-51	от 0 до 2,5-106
для модификации PODS +	от 0 до 4-104
для модификации 8011+ (в зависимости от установленного сенсора)
HRLD+ 100	от 0 до 1 • 104
HRLD+ 100HC	от 0 до 1,8-104
HRLD+ 150	от 0 до 1,8-104
HRLD+ 150JA	от 0 до 1,8-104
HRLD+ 400	от 0 до 1 • 104
HRLD+ 400HC	от 0 до 1,8-104
HRLD+ 600JS	от 0 до 6-103
HRLD+ MC-05	от 0 до 7,5-103
Диапазон измерений счетной концентрации частиц в жидкости, см-3 для модификаций ROC-01, ROC-11, ROC-31, ROC-41, ROC-61,
ROC-71, ROC-81, ROC-91, ROC-21, ROC-51	от 1-101 до 2,5406
для модификации PODS +	от 1-101 до 4404
для модификации 8011+ (в зависимости от установленного сенсора)
HRLD+ 100	от 1-101 до 1 • 104
HRLD+ 100HC	от 1-101 до 1,8-104
HRLD+ 150	от 1-101 до 1,8-104
HRLD+ 150JA	от 1-101 до 1,8-104
HRLD+ 400	от 1-101 до 1 • 104
HRLD+ 400HC	от 1-101 до 1,8-104
HRLD+ 600JS	от 1-101 до 6403
HRLD+ MC-05	от 1-101 до 7,5403
Диапазон задания объемного расхода пробы, см3/мин для модификаций ROC-01, ROC-11, ROC-31, ROC-41, ROC-61,
ROC-71, ROC-81, ROC-91	от 50 до 500
для модификаций ROC-21, ROC-51	от 3800 до 38000
для модификации PODS +	15, 30 и 50
для модификации 8011+ (в зависимости от установленного сенсора)
HRLD+ 100	от 20 до 100
HRLD+ 100HC	от 10 до 50
HRLD+ 150	от 10 до 50
HRLD+ 150JA	от 10 до 50
HRLD+ 400	от 20 до 100
HRLD+ 400HC	от 10 до 50
HRLD+ 600JS	от 30 до 200
HRLD+ MC-05	от 10 до 60
Пределы допускаемой относительной погрешности измерений счетной
частиц в жидкости, %	±25

Наименование характеристики	Значение
Напряжение питания от сети переменного тока, В, не более для модификаций ROC-01, ROC-11, ROC-31, ROC-41, ROC-61, ROC-71, ROC-81, ROC-91, ROC-21, ROC-51 для модификаций PODS +, 8011+	33 230
Потребляемая мощность, В А, не более
для модификаций ROC-01, ROC-11, ROC-31, ROC-41, ROC-61,
ROC-71, ROC-81, ROC-91, ROC-21, ROC-51	5
для модификации PODS +	90
для модификации 8011+	184
Габаритные размеры, мм, не более
для модификаций ROC-01, ROC-11, ROC-31, ROC-41, ROC-61,
ROC-71, ROC-81, ROC-91, ROC-21, ROC-51
высота	89
ширина	107
длина	89
для модификации PODS +
высота	425
ширина	320
длина	203
для модификации 8011+
высота	717
ширина	382
длина	408
Масса, кг, не более
для модификаций ROC-01, ROC-11, ROC-31, ROC-41, ROC-61,
ROC-71, ROC-81, ROC-91, ROC-21, ROC-51	1
для модификации PODS +	10
для модификации 8011+	27
Рабочие условия эксплуатации температура окружающей среды, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа	от 20 до 30 от 10 до 80 без конденсации от 84 до 106,7

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации счетчиков методом компьютерной графики.

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Счетчик частиц в жидкости	HIAC (модификации ROC-01, или ROC-11, или ROC-31, или ROC-41, или ROC-61, или ROC-71, или ROC-81, или ROC-91, или ROC-21, или ROC-51, или PODS +, или 8011+	1 шт.
Кабель питания	-	1 шт.
Диск с ПО	-	1 шт.
Интерфейсный кабель	-	1 шт.
Руководство по эксплуатации	-	1 экз.
Методика поверки	МП-640-013-20	1 экз.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Счетчики частиц в жидкости HIAC. Руководство по эксплуатации», глава 6.

Нормативные документы

ГОСТ 8.606-2012 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошковых материалов Техническая документация компании Beckman Coulter Inc, США.
