Счетчики электрической энергии многофункциональные СЭБ-1ТМ.04Т, 82236-21

Назначение

Счетчики предназначены для измерения и многотарифного коммерческого или технического учета активной и реактивной энергии прямого и обратного направления в однофазных двухпроводных сетях переменного тока при непосредственном подключении к сети.

Описание

Принцип действия счетчиков электрической энергии многофункциональных СЭБ-1ТМ.04Т основан на цифровой обработке входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует измерительные и управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК

Измерительная часть счетчиков выполнена на основе аналого-цифрового преобразователя (АЦП), встроенного в микроконтроллер. АЦП осуществляет выборки мгновенных значений величин напряжения и тока. Микроконтроллер по выборкам мгновенных значений напряжения и тока производит вычисление средних за период сети значений частоты, напряжения, тока, активной и полной мощности, производит их коррекцию по амплитуде, фазе и температуре.

Вычисления средних за период сети значений мощностей и среднеквадратических значений напряжений и токов производится по следующим формулам:

Z ui •п

р _ j_o_

(1)

для активной мощности

n

№ ■2 № ■2 ZUl •! Z11

i_0

i_0

(2)

для полной мощности

S _

n

I 2 2

Q = VS - P ,

(3)

для реактивной мощности

n-1

Z Ul2

i_0

(4)

для напряжения

n

n-1

Zii2

i_0

для тока

n

где Ui, Ii - выборки мгновенных значений напряжения и тока; n - число выборок за период сети.

По измеренным за период сети значениям активной и реактивной мощности прямого и обратного направления формируются импульсы телеметрии на конфигурируемом испытательном выходе счётчика. Сформированные импульсы подсчитываются МК и сохраняются в регистрах текущих значений энергии и профиля мощности до свершения события. По свершению события, текущие значения энергии добавляются в соответствующие энергонезависимые регистры учета энергии и профиля мощности. При этом в качестве события выступает время окончания текущего тарифа или время окончания интервала интегрирования мощности для массива профиля.

Функциональные возможности

Счетчики обеспечивают:

-    многотарифный учет активной и реактивной энергии прямого и обратного направления и четырехквадрантной реактивной энергии по датчику тока в фазном проводе (а счетчиками с двумя датчиками тока в фазном или нулевом проводе);

-    ведение четырехканального массива профиля мощности нагрузки с программируемым временем интегрирования;

-    ведение многоканального профиля параметров с программируем временем интегрирования;

-    измерение параметров однофазной сети и параметров качества электрической энергии;

-    ведение журналов событий.

Счётчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.

Счетчики имеют интерфейсы связи, поддерживают ModBus-подобный, СЭТ-4ТМ.02-совместимый протокол обмена, и предназначены для работы, как автономно, так и в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) и в составе автоматизированных систем диспетчерского управления (АСДУ).

Счетчики внутренней установки, в том числе с установкой на DIN-рейку, предназначены для работы в закрытых помещениях с диапазоном рабочих температур от минус 40 до плюс 70 °С. Счетчики наружной установки имеют расщепленную архитектуру, предназначены для работы в диапазоне температур от минус 40 до плюс 70 °С, не чувствительны к воздействию солнечной радиации, инея и росы.

Варианты исполнения

В модельный ряд счетчиков серии СЭБ-1ТМ.04Т входят счетчики, отличающиеся наличием реле управления нагрузкой, наличием второго датчика тока, наличием радиомодема, способом установки (внутри или снаружи помещений, на DIN-рейку), типом встраиваемого интерфейсного модуля (для счетчиков наружной установки) и типом установленного дополнительного интерфейсного модуля (для счетчиков внутренней установки). Варианты исполнения счетчиков приведены в таблице 1. Варианты исполнения встроенного интерфейсного модуля приведены в таблице 2. Варианты исполнения дополнительных интерфейсных модулей приведены в таблице 3. Счётчики всех вариантов исполнения имеют оптический интерфейс.

Запись счетчика при его заказе и в конструкторской документации другой продукции должна состоять: из наименования счетчика, условного обозначения варианта исполнения счетчика и номера технических условий.

Пример записи счётчика - «Счётчик электрической энергии многофункциональный СЭБ-1ТМ.04Т.ХХ.УУ.22 ФРДС.411152.009ТУ»,

где XX - условное обозначение варианта исполнения счётчика в соответствии с таблицей 1.

YY - условное обозначение варианта исполнения встраиваемого интерфейсного модуля в счетчики наружной установки (таблица 2),

ZZ - условного обозначения дополнительного варианта исполнения интерфейсного модуля для счетчиков внутренней установки (таблица 3).

Пример записи счётчика - «Счётчик электрической энергии многофункциональный СЭБ-1ТМ.04Т.04.00.00 ФРДС.411152.009ТУ».

Таблица 2 - Типы встраиваемых интерфейсных модулей

Таблица 3 - Типы устанавливаемых сменных дополнительных интерфейсных модулей для счетчиков внутренней установки (СЭБ-1ТМ.04Т.00 - СЭБ-1ТМ.04Т.03)

Счётчики наружной установки вариантов исполнения 40-43 (таблица 1) должны поставляться с терминалами в двух вариантах исполнения, что в явном виде указывается при заказе:

Т-1.01МТ с питанием от сети переменного тока и с резервным питанием от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА;

Т-1.01МТ/1 без источника сетевого электропитания и с питанием только от двух алкалиновых батарей или двух аккумуляторов типоразмера ААА.

Примеры записи счётчика

1    «Счётчик электрической энергии многофункциональный СЭБ-1ТМ.04Т.40.01.00 ФРДС.411152.009ТУ с терминалом Т-1.01МТ»;

2    «Счётчик электрической энергии многофункциональный СЭБ-1ТМ.04Т.41.00.00 ФРДС.411152.009ТУ с терминалом Т-1.01МТ/1»;

3    «Счётчик электрической энергии многофункциональный СЭБ-1ТМ.04Т.42.10.00 ФРДС.411152.009ТУ без терминала».

Счетчики всех вариантов исполнения работают как 4-х квадрантные измерители (четыре канала учета) активной и реактивной энергии и мощности прямого и обратного направления, имеют идентичные метрологические характеристики и единое программное обеспечение. Счетчики могут конфигурироваться для работы в однонаправленном режиме (три канала учета) и учитывать:

-    активную энергию прямого и обратного направления, как активную энергию прямого направления (учет по модулю);

-    реактивную энергию первого и третьего квадранта, как реактивную энергию прямого направления (индуктивная нагрузка);

-    реактивную энергию четвертого и второго квадранта, как реактивную энергию обратного направления (емкостная нагрузка).

Тарификация и архивы учтенной энергии

Счетчики ведут многотарифный учет активной энергии и реактивной энергии прямого и обратного направления (четыре канала учета) в четырех тарифных зонах, по четырем типам дней в двенадцати сезонах. Дискрет тарифной зоны составляет 10 минут. Чередование тарифных зон в сутках ограничено числом десятиминутных интервалов в сутках и составляет 144 интервала. Тарификатор счётчика использует тарифное расписание, расписание праздничных дней и список перенесенных дней. Список перенесенных дней позволяет изменить тарификацию по типу дня, не изменяя тарифного расписания.

Счетчики ведут архивы тарифицированной учтенной энергии. Следующие архивы доступны через интерфейсы связи:

-    всего от сброса (нарастающий итог);

-    за текущие и предыдущие сутки;

-    на начало текущих и предыдущих суток;

-    за каждые предыдущие календарные сутки глубиной до 124 дней;

-    на начало каждых предыдущих календарных суток глубиной до 124 дней;

-    за текущий месяц и 36 предыдущих месяцев;

-    на начало текущего месяца и 36 предыдущих месяцев;

-    за текущий и 10 предыдущих лет;

-    на начало текущего и 10 предыдущих лет.

В счетчиках может быть установлено начало расчетного периода отличное от первого числа месяца. При этом в месячных архивах энергии будет фиксироваться энергия за расчетный период и на начало расчетного периода, начинающиеся с установленного числа.

Профиль мощности нагрузки

Счетчики ведут четырехканальный базовый массив профиля мощности нагрузки с программируемым временем интегрирования от 1 до 60 минут для активной и реактивной мощности прямого и обратного направления. Глубина хранения массива профиля мощности составляет 113 суток при времени интегрирования 30 минут и 170 суток при времени интегрирования 60 минут.

Профиль параметров

Счетчики, наряду с базовым массивом профиля мощности нагрузки, ведут независимый массив профиля параметров (расширенный массив профиля или 2-й массив профиля) с программируемым временем интегрирования от 1 до 60 минут. Расширенный массив профиля может конфигурироваться в части выбора количества и типа профилируемых параметров, а так же формата хранения данных. Число каналов расширенного массива профиля может программироваться в диапазоне от 1 до 24, а типы профилируемых параметров могут выбираться из таблицы 4 (кроме коэффициентов мощности и напряжения батареи). Кроме того, в расширенном массиве могут профилироваться все четыре мощности, как и в базовом массиве.

Измерение параметров сети и показателей качества электрической энергии

Счетчики измеряют мгновенные значения (время интегрирования 1 секунда) физических величин, характеризующих однофазную электрическую сеть, и могут использоваться как измерители параметров, приведенных в таблице 4, или как датчики параметров с нормированными метрологическими характеристиками.

Счетчики могут использоваться как измерители показателей качества электрической энергии (ПКЭ) по параметрам установившегося отклонения частоты сети и установившегося отклонения напряжения, по характеристикам провалов и перенапряжений согласно ГОСТ 32144-2013 для класса измерений S в соответствии с ГОСТ 30804.4.30-2013.

При выходе параметра за границу ПДЗ на индикаторе отображается сообщение о факте нарушения. При этом счётчик ведет журналы ПКЭ, в которых фиксируется время выхода/возврата за установленные верхние/нижние нормально/предельно допустимые границы установившихся отклонений напряжения и частоты, и журналы провалов и перенапряжений, где фиксируются остаточное напряжение или уровень перенапряжения и длительность. Доступ к журналам ПКЭ и журналам провалов и перенапряжений возможен только через интерфейсы связи.

Испытательный выход

В счетчиках функционирует один изолированный испытательный выход, который может конфигурироваться:

-    для формирования импульсов телеметрии одного из каналов учета энергии (активной, реактивной прямого и обратного направления и четырехквадрантной реактивной);

-    для формирования сигнала индикации превышения программируемого порога мощности (активной, реактивной, прямого и обратного направления);

-    для формирования сигнала телеуправления.

-    для формирования сигнала управления нагрузкой по программируемым критериям.

-    для формирования сигнала контроля точности хода встроенных часов.

Управление нагрузкой

Счетчики позволяют управлять нагрузкой посредством встроенного реле управления нагрузкой и формировать сигнал управления нагрузкой на конфигурируемом испытательном выходе по различным программируемым критериям.

Встроенное реле имеет возможность блокировки срабатывания.

Журналы

Счетчики ведут журналы событий, журналы показателей качества электрической энергии, журналы превышения порога мощности, журналы провалов и перенапряжений, статусный журнал.

В журналах событий фиксируются времена начала/окончания следующих событий, перечисленных в таблице 5.

Таблица 5 - Журналы событий

В журналах показателей качества электроэнергии фиксируются времена выхода/возврата за установленные границы параметров КЭ, усредненные в интервале времени (по умолчанию):

-    10 секунд для частоты сети.

-    10 минут для остальных параметров.

Перечень журналов ПКЭ и глубина хранения каждого журнала приведены в таблице 6.

Таблица 6 - Журналы ПКЭ

Перечень журналов провалов и перенапряжений и глубина хранения каждого журнала приведены в таблице 7.

Таблица 7 - Журналы провалов и перенапряжений

В журналах превышения порога мощности фиксируется время выхода/возврата за установленную границу среднего значения активной и реактивной мощности из первого массива профиля мощности. Глубина хранения журнала по каждой мощности 50 записей с фиксацией 100 событий.

В статусном журнале фиксируется время и значение измененного слова состояния счетчика. Глубина хранения статусного журнала 50 записей.

Устройство индикации

Счетчики внутренней установки (таблица 1), имеют жидкокристаллический индикатор (ЖКИ) для отображения учтенной энергии и измеряемых параметров и одну кнопку управления режимами индикации. Счетчики наружной установки (таблица 1 ) не имеют собственного индикатора, и визуализация данных измерений счетчика производится через удаленный терминал Т-1.01МТ или Т-1.01МТ/1 подключаемый к счетчику по радиоканалу через встроенный радиомодем. Терминал счетчика имеет жидкокристаллический индикатор с подсветкой для отображения учтенной энергии и измеряемых параметров и кнопку управления режимами индикации, как и счетчики внутренней установки.

Счетчики в режиме индикации основных параметров позволяют отображать на индикаторе:

-    учтенную активную и реактивную энергию прямого и обратного направления по каждому из четырех тарифов и по сумме тарифов;

-    значение потребленной электрической энергии на начало текущего месяца суммарно и по тарифным зонам.

Выбор требуемого режима индикации основных параметров осуществляется посредством кнопки управления в ручном режиме управления или автоматически с программируемым периодом в режиме динамической индикации.

В счетчиках предусмотрена конфигурируемая возможность возврата в заданный режим индикации при не активности кнопок управления в течение заданного времени.

Счетчики в режиме индикации вспомогательных параметров позволяют отображать на индикаторе данные вспомогательных режимов измерения, приведенных в таблице 4. Счетчики в режиме индикации технологических параметров позволяют отображать на индикаторе:

-    версию программного обеспечения (ПО) (1900.ХХ);

-    контрольную сумму метрологически значимой части ПО (A56B);

-    загруженность процессора «EFF»;

-    свободная память «FhP»;

-    сетевой адрес «CA» короткий.

Интерфейсы связи

Счетчики, независимо от варианта исполнения, имеют оптический интерфейс (оптопорт), физические и электрические параметры которого соответствуют ГОСТ IEC 61107-2011. Наличие других интерфейсов связи определяется вариантом исполнения счетчика в соответствии с таблицами 1 - 3. В счетчик внутренней установки могут устанавливаться дополнительные интерфейсные модули в соответствии с таблицей 3 для обеспечения удаленного доступа к интерфейсу RS-485 счетчика через соответствующие сети (GSM (2G), UMTS (2G+3G), LTE (2G+3G+4G), LTE (2G+4G), LTe(2G+NBIoT), PLC, Ethernet, RF (ZigBee), Wi-Fi).

Счетчик через любой интерфейс связи (RS-485, оптопорт) поддерживает следующие протоколы обмена:

-    ModBus-подобный, СЭТ-4ТМ.02 - совместимый протокол;

-    СПОДЭС (DLMS/COSEM) с транспортным уровнем HDLC;

-    Канальный пакетный протокол системы «Пирамида».

Счетчики по любому интерфейсу обеспечивают возможность считывания архивных данных и измеряемых параметров, считывания, программирования и перепрограммирования параметров.

Счетчики обеспечивают возможность передачи сообщений в интеллектуальную систему учета при наступлении зарегистрированных событий и открытой сессии HDLC.

Работа со счетчиками через интерфейсы связи может производиться с применением программного обеспечения предприятия-изготовителя «Конфигуратор СЭТ-4ТМ» или с применением программного обеспечения пользователей.

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение, программирование и управление нагрузкой (три уровня доступа). Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой защиты записи (аппаратный уровень доступа) и не доступны без снятия пломб завода-изготовителя и нарушения знака поверки.

Защита от несанкционированного доступа

Для защиты от несанкционированного доступа в счетчике предусмотрена установка пломб ОТК завода-изготовителя и организации, осуществляющей поверку счетчика.

После установки на объект счетчики должны пломбироваться пломбами обслуживающей организации. Схема пломбирования счетчиков приведена на рисунках 1, 2, 3.

Кроме механического пломбирования в счетчике предусмотрено электронное пломбирование крышки зажимов, крышки батарейного отсека и крышки счетчика.

Электронные пломбы энергонезависимые, работают как во включенном, так и в выключенном состоянии счетчика. При этом факт и время вскрытия крышек фиксируется в соответствующих журналах событий без возможности инициализации журналов.

В счетчиках установлен датчик магнитного поля, фиксирующий воздействие на счетчик магнитного поля повышенной индукции (2±0,7) мТл (напряженность (1600±600) А/м) и выше. Факт и время воздействия на счетчик повышенной магнитной индукции фиксируется в журнале событий.

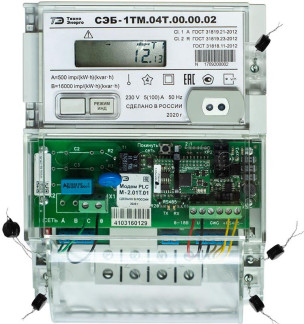

Общий вид счетчиков внутренней установки (таблица 1), схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 1.

Общий вид счетчиков наружной установки (таблица 1), схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 2.

На рисунке 2 приведен внешний вид удаленного терминала, который может входить в состав комплекта поставки счетчиков наружной установки.

Общий вид счетчиков установки на DIN рейку (таблица 1), схема пломбировки от несанкционированного доступа, место нанесения знака поверки представлены на рисунке 3.

СЭБ-1ТМ.04Т.00.00.02

Т»х

u^D эн*

CI. 1 А ГОСТ 31619 21-2012 С!. 2 R ГОСТ 31819 23-2012 ГОСТ 31818 11-2012

А

Т I

\гА

lllillllllil

N 1709200002

7TTW1" ' 1 -у/

Пломба

обслуживающей

организации

Пломба со знаком поверки

19102

00004

Программное обеспечение

Программное обеспечение (ПО) счетчика имеет структуру с разделением на метрологически значимую и метрологически незначимую части. Каждая структурная часть исполняемого кода программы во внутренней памяти микроконтроллера защищается циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика.

Метрологические характеристики счетчика напрямую зависят от калибровочных коэффициентов, записанных в память счетчика на предприятии-изготовителе на стадии калибровки. Калибровочные коэффициенты защищаются циклической контрольной суммой, которая непрерывно контролируется системой диагностики счетчика. Метрологически значимая часть ПО и калибровочные коэффициенты защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счетчика.

При обнаружении ошибок контрольных сумм (КС) системой диагностики устанавливаются флаги ошибок в слове состояния счетчика с записью события в статусный журнал счетчика и отображением сообщения об ошибке на экране ЖКИ:

Е-09 - ошибка КС метрологически не значимой части ПО;

Е-42 - ошибка КС метрологически значимой части ПО;

Е-10 - ошибка КС массива калибровочных коэффициентов.

Идентификационные характеристики ПО счетчика приведены в таблице 8. Номер версии ПО состоит из трех полей. Каждое поле содержит два символа: первой поле - код устройства (19 - СЭБ-1ТМ.04Т); второе поле - номер версии метрологически значимой части ПО (00); третье поле - номер версии метрологически незначимой части ПО.

Версия ПО счетчика и цифровой идентификатор ПО отображаются на табло ЖКИ в кольце индикации вспомогательных параметров. Метрологические характеристики нормированы с учетом влияния программного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчика и измерительную информацию.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 8 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 9 - Метрологические характеристики

Таблица 10 - Основные технические характеристики

Знак утверждения типа

наносится на панели счетчиков методом офсетной печати или лазерной маркировки и в эксплуатационной документации на титульных листах типографским способом.

Комплектность

Таблица 11 - Комплект счетчиков

Сведения о методах измерений

приведены в эксплуатационном документе ФРДС.411152.009РЭ «Счетчик электрической энергии многофункциональный СЭБ-1ТМ.04Т. Руководство по эксплуатации. Часть 1».

Раздел 2 Описание счетчика и принципа его работы.

Нормативные документы

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности

1 и 2.

ГОСТ 31819.23-2005 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии.

ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.

ГОСТ 8.551-2013 ГСИ Государственная поверочная схема для средств измерений электрической мощности и электрической энергии в диапазоне частот от 1 до 2500 Гц

ТР ТС 004/2011 Технический регламент Таможенного союза «О безопасности низковольтного оборудования».

ТР ТС 020/2011 Технический регламент Таможенного союза «Электромагнитная совместимость технических средств».

ФРДС.411152.009ТУ «Счетчики электрической энергии многофункциональные СЭБ-1ТМ.04Т. Технические условия».
