| Номер в госреестре | 82237-21 |
| Наименование СИ | Прибор для измерений параметров света автотранспортных средств |
| Обозначение типа СИ | FORI модель FV-2018 HDGT |
| Изготовитель | "FORI KOREA LTD.", Корея |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Прибор для измерений параметров света фар автотранспортных средств FORI модель FV-2018 HDGT (далее - прибор) предназначен для измерений угла наклона светотеневой границы светового пучка фар ближнего света или противотуманных фар к плоскости рабочей площадки, на которой устанавливается автотранспортное средство.
Принцип действия прибора основан на фокусировке светового пучка фары автотранспортного средства с помощью оптической линзы и измерениях углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки, на которую устанавливается автотранспортное средство с помощью электронно-оптической матрицы.

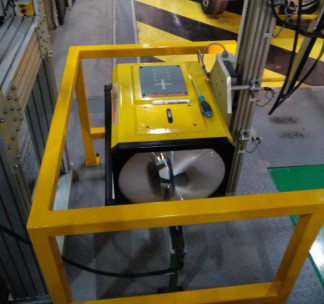

Прибор конструктивно состоит из:
- оптической камеры, в которой размещены: линза, светочувствительный экран, которые служат для измерений углов наклона в вертикальной и углов отклонений в горизонтальной плоскости светотеневой границы пучка света фар, электронные узлы и блоки предварительной обработки измерительной информации;
- механических элементов для крепления и установки оптической камеры прибора относительно внешних фар автотранспортных средств;
- приборной стойки с пультом управления и компьютером.
Нанесение знака поверки на средство измерений не предусмотрено.
Для работы с прибором используется метрологически значимое программное обеспечение «FORI HD Digital Headlamp Aimer» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для прибора для измерений параметров света фар автотранспортных средств и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «FORI HD Digital Headlamp Aimer» |
| Номер версии (идентификационный номер ПО), не ниже | 2020.1.170.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости, ° | от -5 до +5 |
| Пределы допускаемой абсолютной погрешности измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости, ' | ±6 |
| Диапазон измерений угла отклонений светотеневой границы пучка света фар в горизонтальной плоскости, ° | от -5 до +5 |
| Пределы допускаемой абсолютной погрешности измерений угла отклонений светотеневой границы пучка света фар в горизонтальной плоскости , ' | ±6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальная высота измерений, мм | 950 |
| Минимальная высота измерений, мм | 250 |
| Габаритные размеры в сборе (ДхШхВ), мм, не более | 3000x5000x1000 |
| Масса прибора, не более, кг: | |
| - оптической камеры | 40 |
| - портальная конструкция | 3100 |
| Параметры электрического питания: | 400+40-60 |
| - напряжение переменного тока, В | |
| - частота переменного тока, Г ц | 50±1 |
| Диапазон рабочих температур, °С | от +15 до +35 |
наносится на титульный лист руководства по эксплуатации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор для измерений параметров света фар автотранспортных средств FORI модель FV 2018 HDGT в комплекте | - | 1 шт. |
| Комплект принадлежностей и приспособлений | - | 1 комплект |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
| Методика поверки | МП АПМ 95-19 | 1 экз. |
Приведены в разделе 8.0 Руководства по эксплуатации и обслуживанию «Устройства для измерений углов установки колес автомобилей FORI модель FNCA-3DGT и приборы для измерений параметров света фар автотранспортных средств FORI модель FV-2018 HDGT»
Техническая документация «FORI KOREA LTD», Корея
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 07.12.2024 |
