| Номер в госреестре | 82240-21 |
| Наименование СИ | Счетчики-расходомеры ультразвуковые |
| Обозначение типа СИ | ULTRAMAG |
| Изготовитель | Общество с ограниченной ответственностью Энгельсское приборостроительное объединение "Сигнал" (ООО ЭПО "Сигнал"), г. Энгельс-19, Саратовская обл. |
| Год регистрации | 2021 |
| Срок свидетельства | 16.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики-расходомеры газа ультразвуковые ULTRAMAG (далее по тексту - расходомеры) предназначены для измерений прошедшего через расходомеры объёма природного газа по ГОСТ 5542-2014, попутного нефтяного газа по ПНСТ 360-2019, паровой фазы сжиженного углеводородного газа и других газов в рабочих условиях, измерений температуры, измерений давления и вычислений измеренного значения объема, приведенного к стандартным условиям.
Принцип действия расходомеров при измерении расхода (канал измерений расхода) основан на зависимости времени прохождения ультразвукового сигнала по и против течения измеряемой среды. Учитывая разницу времени между прохождением ультразвукового сигнала между врезанными в корпус пьезо-электроакустическими преобразователями (далее по тексту - ПЭП).
Принцип действия расходомеров при измерении температуры, канал измерений температуры (далее по тексту - КТ) основан на изменении электрического сопротивления чувствительного элемента пропорционально температуре измеряемой среды. После чего электрический сигнал поступает в измерительно-вычислительный блок (далее по тексту - ИВБ)
Принцип действия расходомеров при измерении давления, канал измерения давления (далее по тексту - КД), основан на деформации мембраны тензопреобразователя. Деформация мембраны приводит к изменению сопротивления тензорезисторов и разбалансу мостовой схемы. Электрический сигнал, образующийся при разбалансе мостовой схемы поступает в ИВБ.
Конструктивно расходомеры состоят из корпуса, с встроенными в него ПЭП, преобразователем температуры (КТ), встроенным или выносным преобразователем давления* (КД), ИВБ с жидкокристаллическим дисплеем, выполняющего роль вычислителя и встроенного модуля связи (далее по тексту - МС). В качестве преобразователей температуры (КТ) в расходомерах используются Датчики температуры ТСПТ, ТСМТ (Регистрационный номер в Федеральном Информационном Фонде по обеспечению единства измерений № 75208-19). В качестве преобразователей давления (КД) в расходомерах используются Модули давления МИДА-МА-97, производимых Промышленной группой «Микроэлектронные датчики» (ПГ «МИДА»), Россия или Преобразователи давление РА, РИ производимых Обществом с ограниченной ответственностью Энгельсское приборостроительное объединение «Сигнал» (ООО ЭПО «Сигнал»), Россия.
*Примечание - По заказу расходомеры могут выпускаться без преобразователей давления. В этом случае приведение измеренного объема газа к стандартным условиям производится с использованием подстановочных значений давления. В случае заказа UMG без каналов давления и температуры приведение к стандартным условиям не выполняется.
В зависимости от исполнения расходомеры могут быть выполнены с аксиальным или тангенциальным расположением ПЭП.
Расходомеры поддерживают следующие выходные сигналы:
-RS-232/RS-485;
-Bluetooth/NFC;
-GSM/GPRS/CSD
-LORA/NBIOT.
Расходомеры соответствуют требованиям ГОСТ 8.611-2013 «ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода».
Пример условного обозначения расходомеров:
ULTRAMAG Вариант исполнения корпуса ИВБ
Б - базовый вариант М - модернизированный вариант
Тип расположения датчиков
Т-тангенциальное: 2-х лучевой
3-х лучевой
4-х лучевой 6-ти лучевой
А-аксиальное: 1-но лучевой
-2 T
G1000
А
■ М
- PTZ
-100
1
-1,6
-Л
-R
■ 1:400
Б
М
2 Т
3 Т
4 Т 6 Т 1 А
Каналы измерения
PTZ: давление, температура, расход TZ: температура и расход Z: расход
PTZ
TZ
Z
| Диаметр условного прохода | ||
| DN 32 | 32 | |
| DN 40 | 40 | |
| DN 50 | 50 | |
| DN 80 | 80 | |
| DN 100 | 100 | |
| DN 150 | 150 | |
| DN 200 | 200 | |
| DN 250 | 250 | |
| DN 300 | 300 | |
| Номинальный расход1 | ||
| G10 | G10 | |
| G16 | G16 | |
| G25 | G25 | |
| G40 | G40 | |
| G65 | G65 | |
| G100 | G100 | |
| G160 | G160 | |
| G250 | G250 | |
| G400 | G400 | |
| G650 | G650 | |
| G1000 | G1000 | |
| G1600 | G1600 | |
| G2500 | G2500 | |
| G4000 | G4000 | |
| G6500 | G6500 |
Динамический диапазон
| 1:100 | 1: | 100 |
| 1:160 | 1 | 160 |
| 1:200 | 1 | 200 |
| 1:250 | 1 | 250 |
| 1:320 | 1 | 320 |
| 1:400 | 1 | 400 |
| 1:450 | 1 | 450 |
| 1:500 | 1 | 500 |
Верхний предел измерения канала давления3
0,5
0,75
1
1,5
2
| 0,16 | 0,16 |
| 0,25 | 0,25 |
| 0,4 | 0,4 |
| 0,6 | 0,6 |
| 1,0 | 1,0 |
| 1,6 | 1,6 |
| 2,5 | 2,5 |
| 4,0 | 4,0 |
| 6,0 | 6,0 |
| 6,3 | 6,3 |
| 10,0 | 10,1 |
Тип преобразователя давления
Абсолютный
Избыточный
Класс точности
0,5 %2 0,75 %2 1 %
1,5 %
2 %
А
И
Направление потока газа Слева-направо _Справа-налево
Л
П
Реверсивный
R
R
П р и м е ч а н и е:
1 - Номинальный расход составляет 60% от максимального расхода Qmax;
2 - Для расходомеров без коррекции по давлению и температуре
3 - См. таблицу 2

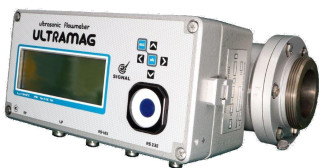

Внешний вид расходомеров приведен на рисунках 1-4, схема пломбирования, место нанесения знака утверждения типа приведены на рисунках 5-8.
| Пломба со знаком поверки | ||||
| Пломба со знаком поверки | Место нанесения знака утверждения типа | - - | ||
| Пломба со знаком поверки | ||||
| Пломба со знаком поверки * | Пломба со знаком поверки * | |||
Знак поверки наносится в виде навесной пломбы, ограничивающей доступ к узлу настройки расходомера. Заводские/серийные номера наносятся на шильдик расходомера методом лазерной гравировки.
Расходомеры имеют встроенное программное обеспечение (далее по тексту - ПО), которое встраивается в энергонезависимую память расходомера при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. конструкцией обеспечено отсутствие доступных пользователю программно-аппаратных интерфейсов связи и наличие механической защиты (пломба на крышке ИВБ).
Дополнительно ПО защищено паролем и ведет журнал событий.
ПО предназначено для сбора, обработки, вычислений, архивирования, отображения данных на дисплее об объёме, температуре, давлении прошедшего газа через расходомер.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | СЯМИ. 00079-01 12 01 |
| Номер версии (идентификационный номер) ПО | не ниже 2.0.1 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 83AA |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC-16 |
Основные метрологические и технические характеристики приведены в таблицах 2-3.
| Наименование характеристики | Значение характеристики |
| Диаметр условного прохода, мм - аксиальным расположением ПЭП - тангенциальным расположением ПЭП | от 32 до 150 от 50 до 300 |
| Диапазон измерений объемного расхода, м3/ч - аксиальным расположением ПЭП - тангенциальным расположением ПЭП | от 0,05 до 650,00^ от 0,1 до 6500,00^ |
| Порог чувствительности, м3/ч, не более | 0,33Qmin |
| Пределы допускаемой относительной погрешности измерений объема газа, %, в диапазоне расходов: - вариант 1 в диапазоне расходов от Qmin до 0,05Qmax в диапазоне расходов от 0,05Qmax до Qmax - вариант 2 в диапазоне расходов от Qmin до 0,05Qmax в диапазоне расходов от 0,05Qmax до Qmax - вариант 3 в диапазоне расходов от Qmin до 0,05Qmax в диапазоне расходов от 0,05Qmax до Qmax - вариант 4 после калибровки на высоком давлении в диапазоне расходов от Qmin. до 0,05Qmax. в диапазоне расходов от 0,05Qmax. до Qmax. | ±1,7 ±0,75 ±2 ±1 ±1,2 ±0,75 ±0,7 ±0,5 (0,3)2) |
| Диапазон измерений давления, МПа: -абсолютного -избыточного | от 0,09 до 10,12) от 0 до 102) |
| Пределы допускаемой относительной погрешности измерений давления, % | ±0,4 |
| Диапазон измерений температуры, оС | от -40 до +60 |
| Пределы допускаемой относительной погрешности измерений температуры, % | ±0,1 |
| Пределы допускаемой относительной погрешности вычисления объема газа, приведенного к стандартным условиям, % | ±0,05 |
| П р и м е ч а н и е: !) - указан общий диапазон, значения могут отличаться в зависимости от типоразмера счетчиков и диапазона измерения; 2) - по специальному заказу. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Максимальное рабочее давление, МПа, не более | 1,6 |
| Потеря давления при расходе Qmax1), Па, не более - аксиальным расположением ПЭП - тангенциальным расположением ПЭП | 720 1500 |
| Цена деления младшего разряда отсчётного устройства, м3 | 0,01 |
| Емкость отсчётного устройства, м3 | 999999999,99 |
| Цена импульса, имп/м3 | 1; 0,1; 0,01 |
| Параметры электропитания от литиевых батарей, В | от 3,0 до 3,9 |
| Потребляемая мощность, мВт, не более | 3 |
| Наименование характеристики | Значение характеристики |
| Рабочие условия измерений: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от -40 до +60 от 84 до 106,7 до 95, без конденсации |
| Габаритные размеры ДхШхВ, мм, не более: | 1000х500х700 |
| Масса, кг, не более | 500 |
| Средняя наработка на отказ, ч, не менее | 60000 |
| Средний срок службы, лет, не менее | 15 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP65 |
| Маркировка взрывозащиты | 1ExibIffiT4GbX 1ExibIffiT3GbX |
| П р и м е ч а н и е: !) - потеря давления указаны при испытаниях на воздухе плотностью 1,2 кг/м3 при следующих условиях: атмосферное давление -760 мм рт.ст., относительная влажность - 40 %, температура измеряемой среды - 20 °С. | |
наносится на лицевую панель методом трафаретной печати и на титульный лист эксплуатационной документации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик-расходомер ультразвуковой ULTRAMAG | - | 1 шт. |
| Сервисная программа «ЕСП» | СЯМИ. 00048-01 12 01 | 1 экз. |
| Паспорт* | СЯМИ.407229-722 ПС | 1 экз. |
| Руководство по эксплуатации | СЯМИ.407229-722 РЭ | 1 экз. |
| Руководство оператора* | СЯМИ.407229-722 РО | 1 экз. |
| Комплект монтажных частей | - | 1 шт. |
| Методика поверки* | МП-ИНС-31/10-2020 | 1 экз. |
| Встроенный Bluetooth -модуль** | - | 1 шт. |
| Встроенный модуль связи GSM/GPRS** | - | 1 шт. |
| Оптическая головка** | 623-СБ7 СП | 1 шт. |
| П р и м е ч а н и е: * допускается поставлять 1 экземпляр на партию ** по заказу | ||
приведены в документе «СЯМИ. 407229 - 722 РЭ «Счетчики-расходомеры ультразвуковые ULTRAMAG» (Раздел 2 «Описание и работа»)
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 года № 2825 «Об утверждении государственной поверочной схемы для средств измерений объёмного и массового расходов газа»
Приказ № 2900 от 06 декабря 2019 г. «Об утверждении государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1 • 10-1 - 1107 Па»
Приказ № 1339 от 29 июня 2018 г. «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры»
СЯМИ. 407229 - 722 ТУ Счетчики-расходомеры ультразвуковые ULTRAMAG». Технические условия.
