| Номер в госреестре | 82241-21 |
| Наименование СИ | Спектрорадиометр |
| Обозначение типа СИ | Spec-bos1211UV |
| Изготовитель | "JETI Technische Instrumente GmbH", Германия |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрорадиометр Specbos1211UV (далее - спектрорадиометр) предназначен для измерения спектральной плотности энергетической яркости (СПЭЯ), измерения спектральной плотности энергетической освещённости (СПЭО), определения индекса цветопередачи (общий и частные), оценки координат цветности (в различных цветовых пространствах), оценки коррелированной цветовой температуры.
Принцип действия спектрорадиометра основан на преобразовании излучения от самосветящейся поверхности в электрический сигнал, который затем преобразуется в цифровой сигнал, поступающий на процессор компьютера, где происходит расчет значений СПЭЯ. Сбор и анализ данных осуществляется с помощью программного обеспечение для компьютеров JETI LiVal. Подключение к компьютеру производится через порт USB (виртуальный коммуникационный порт), результаты выводятся на дисплей компьютера.
Спектрорадиометр позволяет провести обработку измеренных данных с последующей записью и распечаткой полученной информации в графическом и цифровом виде в диапазоне длин волн от 350 до 1000 нм.
В состав спектрорадиометра входит приемник излучения, который представлен в виде ПЗС-матрицы, с углом зрения в режиме спектральной яркости 1,8° , корригированной под функцию чувствительности человеческого глаза V(X), что позволяет измерять СПЭЯ, энергетическую яркость и координаты цветности с разрешением 2048 пикселей и спектральным разрешением 1 нм. Спектрорадиометр дополнительно может определять СПЭО (с помощью диффузной насадки), энергетическую освещённость, коррелированную цветовую температуру, индекс цветопередачи. Измерения можно проводить как для заданной области светящей поверхности, так и для отдельных точек. Ориентирование на область измерения производится с помощью лазерного целеуказателя.
К спекрорадиометрам данного типа относится спектрорадиометр Specbos1211UV, заводской номер 2191275.

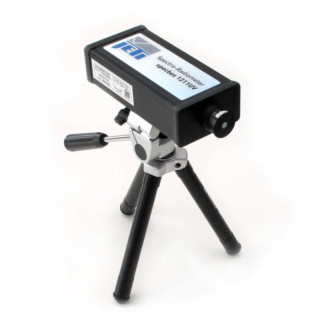

Общий вид спектрорадиометра представлен на рисунке 1.
Общий вид в транспортируемом кейсе представлен на рисунке 2
Пломбирование спектрорадиометра не предусмотрено.
Диффузная
насадка
Тренога
USB кабель
Спектрорадиометр
Specbos1211UV
Программное обеспечение (далее по тексту - ПО) «JETI LiVal» предназначено для управления работой спектрорадиометра, настройки режимов измерений, обработки и отображения результатов измерений, в том числе в табличном и графическом виде, формирования графиков и сохранения результатов измерений и вычислений.
Защита ПО и данных от непреднамеренных и преднамеренных изменений обеспечивается наличием конкретной версии ПО к прибору и ограничением прав доступа.
Уровень защиты программного обеспечения «средний» в соответствии с Р
50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | JETI LiVal |
| Номер версии (идентификационный номер) ПО | не ниже 6.12.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон измерений, нм | от 350 до 1000 |
| Диапазон измерения яркости, кд/м2 | от 0,2 до 100000 |
| Пределы допускаемого значения относительной погрешности измерения яркости, % | ±6,0 |
| Диапазон измерения СПЭЯ, Вт/(ср-м2-нм) | от 0,001 до 0,3 |
| Предел допускаемого значения относительной погрешности измерения СПЭЯ, %, в диапазоне длин волн: от 350 до 450 нм включ. св. 450 до 800 нм включ. св. 800 до 1000 нм | ±5,0 ±3,0 ±4,0 |
| Диапазон измерения освещенности, лк | от 1 до 100000 |
| Пределы допускаемого значения относительной погрешности измерения освещенности, % | ±3,5 |
| Диапазон измерения СПЭО, Вт/(м2-нм) | от 0,00015 до 0,2 |
| Предел допускаемого значения относительной погрешности измерения СПЭО, %, в диапазоне длин волн: от 350 до 450 нм включ. св. 450 до 600 нм включ. св. 600 до 800 нм включ. св. 800 до 1000 нм | ±5,0 ±3,0 ±5,0 ±6,5 |
| Диапазон измерений координат цветности: x У | от 0,0039 до 0,7347 от 0,0048 до 0,8338 |
| Пределы допускаемого значения абсолютной погрешности измерений координат цветности: Ах Ay | ±0,006 ±0,008 |
| Диапазон измерений коррелированной цветовой температуры, К | от 2000 до 8000 |
| Пределы допускаемого значения абсолютной погрешности измерений цветовой температуры, К | ±100 |
| Диапазон измерений общего индекса цветопередачи, абс. ед. | от 1 до 100 |
| Пределы допускаемой абсолютной погрешности измерений индекса цветопередачи, абс. ед. | ±1,9 |
| Наименование характеристики | Значение |
| Цветовые пространства | Lv x y; Lv T Auv; Lv u' v'; XYZ ; RGB |
| Телесный угол (режим измерения яркости), градус | 1,8 |
| Минимальный диаметр зоны измерения, мм | 6 (31 в режиме измерения яркости) |
| Минимальное расстояние измерения, см | 20 (100 в режиме измерения яркости) |
| Габаритные размеры (ВхШхД), мм, не более: - высота - ширина - длина | 180 85 53 |
| Масса, г, не более | 450 |
| Электропитание | от USB интерфейса |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от +10 до +35 85 от 97 до 105 |
наносится на титульный лист руководства по эксплуатации типографским способом. Нанесение знака утверждения типа на спектрорадиометр не предусмотрено
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрорадиометр Specbos1211UV | Зав. № 2191275 | 1 шт. |
| Диффузная насадка | - | 1 шт. |
| USB кабель | - | 1 шт. |
| Тренога | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| USB накопитель с ПО JETI LiVal | - | 1 шт. |
| Методика поверки | МП 052.М4-20 | 1 экз. |
приведены в документе «Спектрорадиометр Specbos 1211UV. Руководство по эксплуатации», Раздел 4
ГОСТ 8.023-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2815 Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм
Приказ Федерального агентства по техническому регулированию и метрологии от 27 ноября 2018 г. № 2516 Государственная поверочная схема для средств измерений координат цвета и координат цветности, белизны, блеска
Техническая документация фирмы «JETI Technische Instrumente GmbH», Германия
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
