| Номер в госреестре | 82248-21 |
| Наименование СИ | Датчики избыточного, вакуумметрического, абсолютного и дифференциального давления с электрическим выходным сигналом |
| Обозначение типа СИ | ДДМ-03-МИ-Ех |
| Изготовитель | Общество с ограниченной ответственностью "НПП "ПРОМЫШЛЕННАЯ АВТОМАТИКА" (ООО "НПП "ПРОМА"), г. Казань |
| Год регистрации | 2021 |
| Срок свидетельства | 16.07.2026 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики избыточного, вакуумметрического, абсолютного и дифференциального давления с электрическим выходным сигналом ДДМ-03 -МИ-Ех предназначены для непрерывного преобразования значений измеряемого давления в унифицированный токовый выходной сигнал (4-20) мА.
Принцип действия датчиков основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента (ЧЭ), представляющего собой кремниевую или керамическую мембрану с кремниевыми тензорезисторами. Сигналы с выхода ЧЭ поступают в микроконтроллер (МК), где происходит вычисление и формирование выходного сигнала. Преобразователь напряжение-ток (ПНТ) преобразует сигнал с (МК) до унифицированного токового сигнала (4-20) мА.
Конструктивно датчик состоит из тензомодуля, корпуса, платы электроники, жидкокристаллического дисплея (для моделей с дисплеем) и штуцера (штуцеров) подвода давления. Измеряемое давление подается к тензомодулю. Тензомодуль под воздействием давления (ДИ) или разрежения (ДВ, ДИВ) отклоняется в соответствующую сторону. Изменение сопротивления тензометрического модуля, характеризующее давление, преобразуется в цифровой сигнал для обработки микроконтроллером. Микроконтроллер учитывает влияние температуры окружающего воздуха и осуществляет соответствующую коррекцию параметров. Электронное устройство, состоящее из платы печатного монтажа, принимает сигнал от тензометрического модуля измерительного блока, а затем корректирует и линеаризует его. Выходной блок электронного устройства преобразует цифровой сигнал в аналоговый. Жидкокристаллический дисплей (для моделей с дисплеем) отображает текущее значение измеряемого давления, перепада давления в единицах измерения.
Датчики, в зависимости от вида измеряемого давления и конструктивного исполнения, имеют следующие модификации:
- ДДМ-03-ДИ-Ех - датчик избыточного давления;
- ДДМ-03-ДВ-Ех - датчик разряжения;
- ДДМ-03-ДИВ-МИ-Ех - датчик вакуумметрического и избыточного давления с жидкокристаллическим дисплеем;
- ДДМ-03-ДИ-МИ-Ех - датчик избыточного давления с жидкокристаллическим дисплеем;
- ДДМ-03-ДД-Ех - датчик дифференциального (перепада) давления;
-ДДМ-03-ДД-МИ-Ех - датчик дифференциального (перепада) давления с жидкокристаллическим дисплеем;
- ДДМ-03-ДА-Ех - датчик абсолютного давления.
Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия предотвращающей вскрытие корпуса датчика, а также применением специализированной программной среды, у которой отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения измерителя.
Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке. Нанесение знака поверки на датчик не предусмотрено.

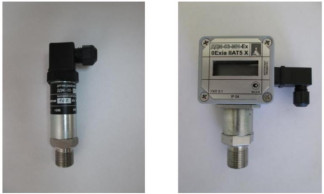

Общий вид датчиков избыточного, вакуумметрического, абсолютного и дифференциального давления с электрическим выходным сигналом ДДМ-03 -МИ-Ех представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, представлены на рисунке 2.
Рисунок 2 Схема пломбировки от несанкционированного доступа.
Программное обеспечение (далее - ПО) датчика встроено в постоянное запоминающее устройство (ПЗУ) МК и записывается на заводе-изготовителе.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ddm 03. hex |
| Номер версии (идентификационный номер) ПО | 2.01 |
| Цифровой идентификатор ПО | 7CDA0E7E |
| Алгоритм вычисления контрольной суммы исполняемого кода | - |
| Идентификационное наименование ПО | ddm 03 mi new. hex |
| Номер версии (идентификационный номер) ПО | 4.01 |
| Цифровой идентификатор ПО | C4148C92 |
| Другие идентификационные данные (если имеются) | - |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики датчиков
| Наименование характеристики | Значение | |
| Датчик избыточного давления ДДМ-03-ДИ-МИ-Ех | ||
| Диапазоны измерений избыточного давления, кПа | ДДМ-03 -0,25ДИ-МИ-Ех | от 0 до 0,1 от 0 до 0,16 от 0 до 0,25 |
| ДДМ-03 - 1ДИ-МИ-Ех | от 0 до 0,4 от 0 до 0,6 от 0 до 1 | |
| ДДМ-03 -2,5ДИ-МИ-Ех | от 0 до 1 от 0 до 1,6 от 0 до 2,5 | |
| ДДМ-03 -4ДИ-МИ-Ех | от 0 до 1,6 от 0 до 2,5 от 0 до 4 | ||
| ДДМ-03 - 10ДИ-МИ-Ех | от 0 до 4 от 0 до 6 от 0 до 10 | ||
| ДДМ-03 -40ДИ-МИ-Ех | от 0 до 16 от 0 до 25 от 0 до 40 | ||
| ДДМ-03 - 160ДИ-МИ-Ех | от 0 до 60 от 0 до 100 от 0 до 160 | ||
| ДДМ-03 -600ДИ-МИ-Ех | от 0 до 250 от 0 до 400 от 0 до 600 от 0 до 630 | ||
| ДДМ-03-2500ДИ-МИ-Ех | от 0 до 1000 от 0 до 1600 от 0 до 2500 | ||
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 | ||
| Пределы допускаемой приведенной основной погрешности преобразований измеряемых величин в унифицированный токовый выходной сигнал, % | ±0,5 | ||
| Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, в процентах от верхнего предела измерений, %/10 °С | ±0,45 | ||
| Датчики избыточного давления ДДМ-03-ДИ-Ех | |||
| Диапазоны измерений избыточного давления, кПа | ДДМ-03 -40ДИ-Ех | от 0 до 40 | |
| ДДМ-03 -60ДИ-Ех | от 0 до 60 | ||
| ДДМ-03-100ДИ-Ех | от 0 до 100 | ||
| ДДМ-03-160ДИ-Ех | от 0 до 160 | ||
| ДДМ-03-250ДИ-Ех | от 0 до 250 | ||
| ДДМ-03 -400ДИ-Ех | от 0 до 400 | ||
| ДДМ-03 -600ДИ-Ех | от 0 до 600 | ||
| ДДМ-03-1000ДИ-Ех | от 0 до 1000 | ||
| ДДМ-03-1600ДИ-Ех | от 0 до 1600 | ||
| ДДМ-03-2500ДИ-Ех | от 0 до 2500 | ||
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 | ||
| Пределы допускаемой приведенной основной погрешности преобразований измеряемых величин в унифицированный токовый выходной сигнал, % | ±0,5 | |
| Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, в процентах от верхнего предела измерений, %/10 °С | ±0,45 | |
| Датчики избыточного и вакууметрического давления ДДМ-03-ДИВ-МИ-Ех | ||
| Диапазоны измерений вакууметрического и избыточного давления, кПа | ДДМ-03 -0,25 -ДИВ-МИ-Ех | от -0,25 до +0,25 |
| ДДМ-03-1 -ДИВ-МИ-Ех | от -1 до +1 | |
| ДДМ-03-5-ДИВ-МИ-Ех | от -5 до +5 | |
| ДДМ-03-30-ДИВ-МИ-Ех | от -30 до +30 | |
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 | |
| Пределы допускаемой приведенной основной погрешности преобразований измеряемых величин в унифицированный токовый выходной сигнал, % | ±0,5 | |
| Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, в процентах от верхнего предела измерений, %/10 °С | ±0,45 | |
| Датчики дифференциального (перепада) давления ДДМ-03-ДД-МИ-Ех | ||
| ДДМ-03-0 25ДД-МИ-Ех | от 0 до 0,1 от 0 до 0,16 от 0 до 0,25 | |
| ДДМ-03-1ДД-МИ-Ех | от 0 до 0,25 от 0 до 0,63 от 0 до 1 | |
| Диапазоны измерений дифференциального (перепада) давлений, кПа | ДДМ-03 -2,5ДД-МИ-Ех | от 0 до 1 от 0 до 1,6 от 0 до 2,5 |
| ДДМ-03 - 10ДД-МИ-Ех | от 0 до 4 от 0 до 6,3 от 0 до 10 | |
| ДДМ-03 -40ДД-МИ-Ех | от 0 до 16 от 0 до 25 от 0 до 40 | |
| ДДМ-03 - 160ДД-МИ-Ех | от 0 до 60 от 0 до 63 от 0 до 100 от 0 до 160 | |
| ДДМ-03 -630ДД-МИ-Ех | от 0 до 250 от 0 до 400 от 0 до 600 от 0 до 630 | |
| ДДМ-03 -2500ДД-МИ-Ех | от 0 до 1000 от 0 до 1600 от 0 до +2500 | |
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 | |
| Пределы допускаемой приведенной основной погрешности преобразований измеряемых величин в унифицированный токовый выходной сигнал, % | ±0,5 | |
| Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, в процентах от верхнего предела измерений, %/10 °С | ±0,45 | |
| Датчики дифференциального (перепада) давления ДДМ-03-ДД-Ех | ||
| Диапазоны измерений дифференциального (перепада) давлений, кПа | ДДМ-03 -4-ДД-Ех | от 0 до 4 |
| ДДМ-03 -6-ДД-Ех | от 0 до 6 | |
| ДДМ-03-6,3-ДД-Ех | от 0 до 6,3 | |
| ДДМ-03 - 10-ДД-Ех | от 0 до 10 | |
| ДДМ-03 - 16-ДД-Ех | от 0 до 16 | |
| ДДМ-03-25-ДД-Ех | от 0 до 25 | |
| ДДМ-03 -40-ДД-Ех | от 0 до 40 | |
| ДДМ-03 -60-ДД-Ех | от 0 до 60 | |
| ДДМ-03-63-ДД-Ех | от 0 до 63 | |
| ДДМ-03 - 100-ДД-Ех | от 0 до 100 | |
| ДДМ-03 - 160-ДД-Ех | от 0 до 160 | |
| ДДМ-03-250-ДД-Ех | от 0 до 250 | |
| ДДМ-03 -400-ДД-Ех | от 0 до 400 | |
| ДДМ-03 -600-ДД-Ех | от 0 до 600 | |
| ДДМ-03-630-ДД-Ех | от 0 до 630 | |
| ДДМ-03 - 1000-ДД-Ех | от 0 до 1000 | |
| ДДМ-03 - 1600-ДД-Ех | от 0 до 1600 | |
| ДДМ-03-2500-ДД-Ех | от 0 до 2500 | |
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 | |
| Пределы допускаемой приведенной основной погрешности преобразований измеряемых величин в унифицированный токовый выходной сигнал, % | ±0,5 | |
| Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, в процентах от верхнего предела измерений, %/10 °С | ±0,45 | |
| Датчики абсолютного давления ДДМ-03-ДА-Ех | ||
| Диапазоны измерений абсолютного давления, кПа | ДДМ-03-160ДА-Ех | от 0 до 160 |
| ДДМ-03-250ДА-Ех | от 0 до 250 | |
| ДДМ-03 -400ДА-Ех | от 0 до 400 | |
| ДДМ-03 -600ДА-Ех | от 0 до 600 | |
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 | |
| Пределы допускаемой приведенной основной погрешности преобразований измеряемых величин в унифицированный токовый выходной сигнал, % | ±0,5 | |
| Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, в процентах от верхнего предела измерений, %/10 °С | ±0,45 | |
| Датчики абсолютного давления ДДМ-03-ДА-МИ-Ех | ||
| Диапазоны измерений абсолютного давления, кПа | ДДМ-03-250ДА-Ех | от 0 до 100 от 0 до 160 от 0 до 250 |
| ДДМ-03 -600ДА-Ех | от 0 до 250 от 0 до 400 от 0 до 600 | |
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 | |
| Пределы допускаемой приведенной основной погрешности преобразований измеряемых величин в унифицированный токовый выходной сигнал, % | ±0,5 | |
| Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, в процентах от верхнего предела измерений, %/10 °С | ±0,45 | |
| Датчики разряжения ДДМ-03-ДВ-МИ-Ех | ||
| Диапазоны измерений разряжения, кПа | ДДМ-03 - 100ДВ-МИ-Ех | от 0 до -40 от 0 до -60 от 0 до -100 |
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 | |
| Пределы допускаемой приведенной основной погрешности преобразований измеряемых величин в унифицированный токовый выходной сигнал, % | ±0,5 | |
| Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, в процентах от верхнего предела измерений, %/10 °С | ±0,45 | |
| Примечание: - Нормирующим значением для приведенной погрешности является верхний предел диапазона измерений; - Вариация выходного сигнала не превышает 0,75 абсолютного значения предела допускаемой основной приведенной погрешности. | ||
| Датчики разряжения ДДМ-03-ДВ-Ех | ||
| Диапазоны измерений разряжения, кПа | ДДМ-03 -40ДВ-Ех | от 0 до -40 |
| ДДМ-03 -60ДВ-Ех | от 0 до -60 | |
| ДДМ-03- 100ДВ-Ех | от 0 до -100 | |
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 | |
| Пределы допускаемой приведенной основной погрешности преобразований измеряемых величин в унифицированный токовый выходной сигнал, % | ±0,5 | |
| Пределы допускаемой дополнительной приведенной погрешности от изменения температуры окружающей среды в рабочем диапазоне температур, на каждые 10 °С, в процентах от верхнего предела измерений, %/10 °С | ±0,45 | |
| Примечание: - Нормирующим значением для приведенной погрешности является верхний предел диапазона измерений; - Вариация выходного сигнала не превышает 0,75 абсолютного значения предела допускаемой основной приведенной погрешности. | ||
Таблица 3 - Основные технические характеристики датчиков
| Наименование характеристики | Значение | |
| Датчик избыточного давления ДДМ-03- ДИ-МИ-Ех | ||
| Величина значения допускаемой перегрузки давлением на датчик, кПа | ДДМ-03-0,25ДИ-МИ-Ех | 1 |
| ДДМ-03-1ДИ-МИ-Ех | 3 | |
| ДДМ-03-2,5ДИ-МИ-Ех | 10 | |
| ДДМ-03 -4ДИ-МИ-Ех | 10 | |
| ДДМ-03 - 10ДИ-МИ-Ех | 75 | |
| ДДМ-03 -40ДИ-МИ-Ех | 200 | |
| ДДМ-03 - 160ДИ-МИ-Ех | 400 | |
| ДДМ-03 -600ДИ-МИ-Ех | 1200 | |
| ДДМ-03-2500ДИ-МИ-Ех | 5000 | |
| Датчики избыточного давления ДДМ-03- ДИ | -Ех | |
| Величина значения допускаемой перегрузки давлением на датчик, кПа | ДДМ-03 -40ДИ-Ех | 80 |
| ДДМ-03 -60ДИ-Ех | 120 | |
| ДДМ-03-100ДИ-Ех | 200 | |
| ДДМ-03- 160ДИ-Ех | 320 | |
| ДДМ-03-250ДИ-Ех | 500 | |
| ДДМ-03 -400ДИ-Ех | 800 | |
| ДДМ-03 -600ДИ-Ех | 1200 | |
| ДДМ-03-1000ДИ-Ех | 2000 | |
| ДДМ-03-1600ДИ-Ех | 3200 | |
| ДДМ-03-2500ДИ-Ех | 5000 | |
| Датчики избыточного и вакууметрического давления ДДМ-03-ДИВ-МИ-Ех | ||
| Величина значения допускаемой перегрузки давлением на датчик, кПа | ДДМ-03-0,25-ДИВ-МИ-Ех | ±1 |
| ДДМ-03 -1 -ДИВ-МИ-Ех | ±3 | |
| ДДМ-03-5-ДИВ-МИ-Ех | ±20 | |
| ДДМ-03-30-ДИВ-МИ-Ех | ±100 | |
| Датчики дифференциального (перепада) давления ДДМ-03-ДД-МИ-Ех | ||
| Величина значения допускаемой перегрузки давлением на датчик, кПа | ДДМ-03-0,25ДД-МИ-Ех | +20/-20 |
| ДДМ-03-1ДД-МИ-Ех | +20/-20 | |
| ДДМ-03-2,5ДД-МИ-Ех | +20/-20 | |
| ДДМ-03 - 10ДД-МИ-Ех | +70/-35 | |
| ДДМ-03 -40ДД-МИ-Ех | +150/-70 +70/-35 +70/-35 | |
| ДДМ-03 - 160ДД-МИ-Ех | +700/-350 +150/-70 +150/-70 | |
| ДДМ-03-630ДД-МИ-Ех | +1400/-700 +1400/-700 +700/-350 | |
| ДДМ-03-2500ДД-МИ-Ех | +2500/-1000 | |
| Датчики дифференциального (перепада) давления ДДМ-03-ДД-Ех | ||
| Диапазоны измерений дифференциального (перепада) давлений, кПа | ДДМ-03 -4-ДД-Ех | +70/-35 |
| ДДМ-03 -6-ДД-Ех | ||
| ДДМ-03-6,3-ДД-Ех | ||
| ДДМ-03 - 10-ДД-Ех | +70/-35 | |
| ДДМ-03 - 16-ДД-Ех | ||
| ДДМ-03-25-ДД-Ех | ||
| ДДМ-03 -40-ДД-Ех | +150/-70 | |
| ДДМ-03 -60-ДД-Ех | ||
| ДДМ-03-63-ДД-Ех | ||
| ДДМ-03 - 100-ДД-Ех | +700/-350 | |
| ДДМ-03 - 160-ДД-Ех | ||
| ДДМ-03 -250-ДД-Ех | ||
| ДДМ-03 -400-ДД-Ех | +1400/-700 | ||
| ДДМ-03 -600-ДД-Ех | |||
| ДДМ-03-630-ДД-Ех | |||
| ДДМ-03-1000-ДД-Ех | +2500/-1000 | ||
| ДДМ-03 - 1600-ДД-Ех | |||
| ДДМ-03 -2500-ДД-Ех | |||
| Датчики абсолютного давления ДДМ-03-ДА-Ех | |||
| Диапазоны измерений абсолютного давления, кПа | ДДМ-03-160ДА-Ех | 320 | |
| ДДМ-03-250ДА-Ех | 500 | ||
| ДДМ-03 -400ДА-Ех | 800 | ||
| ДДМ-03 -600ДА-Ех | 1200 | ||
| Датчики абсолютного давления ДДМ-03-ДА-МИ-Ех | |||
| Диапазоны измерений абсолютного давления, кПа | ДДМ-03-250ДА-Ех | 500 | |
| ДДМ-03 -600ДА-Ех | 1200 | ||
| Датчики разряжения ДДМ-03-ДВ-Ех | |||
| Диапазоны измерений разряжения, кПа | ДДМ-03 -40ДВ-Ех | -100 | |
| ДДМ-03 -60ДВ-Ех | |||
| ДДМ-03-100ДВ-Ех | |||
| Датчики разряжения ДДМ-03-ДВ-МИ-Ех | |||
| Диапазоны измерений разряжения, кПа | ДДМ-03-100ДВ-Ех | -100 | |
| Общие характеристики измерителей | |||
| Электрическое питание датчиков: | |||
| - от источника питания постоянного тока напряжением, В | от 18 до 30 | ||
| Потребляемая мощность: | |||
| - при питании от источника постоянного тока, Вт, не более | 0,6 | ||
| Габаритные размеры (ВхШхГ), мм, не более | |||
| - для ДДМ-03-ДИ (ДА, ДВ, ДИВ)-Ех | 128х53х35 | ||
| - для ДДМ-03-ДД-Ех | 143х79х43 | ||
| - для ДДМ-03-ДИ (ДА, ДВ, ДИВ)-МИ-Ех | 100х100х35 | ||
| - для ДДМ-03-ДД-МИ-Ех | 120х80х45 | ||
| Масса, кг, не более | |||
| - для ДДМ-03-ДИ (ДВ, ДА, ДИВ)-Ех | 0,230 | ||
| - для ДДМ-03-ДИ-МИ (ДВ, ДА, ДИВ)-Ех | 0,330 | ||
| - для ДДМ-03-ДД-(Ех) без вентильного блока | 1,215 | ||
| - для ДДМ-03-ДД-МИ-(Ех) без вентильного блока | 1,315 | ||
| - для ДДМ-03 -ДД-(Ех) вентильным блоком | 2,8 | ||
| - для ДДМ-03-ДД-МИ -(Ех)вентильным блоком | 2,9 | ||
| Условия эксплуатации: | |||
| - температура окружающего воздуха, °С | от -40 до +80 | ||
| - относительная влажность при температуре + 30 °С, % | от 30 до 98 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок эксплуатации, лет, не менее | 8 |
| Маркировка взрывозащиты | 0Ех ia IIA T5 Х |
наносится на табличку приборов методом химпечати или лазерной гравировки, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Датчики избыточного, вакуумметрического, абсолютного и дифференциального давления с электрическим выходным сигналом | ДДМ-03-МИ-Ех | 1 шт |
| Руководство по эксплуатации | В407.062.00.00 РЭ | 1 |
| Паспорт | В407.062.00.00 ПС | 1 |
| Вентильный блок | - | 1 |
приведены в разделе 2 документа В407.062.00.00 РЭ.
ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия ТУ 4212-003-87875767-2010 Датчики избыточного, вакуумметрического, абсолютного, дифференциального давления с электрическим выходным сигналом ДДМ-03, ДДМ-03-Ех, ДДМ-03-МИ, ДДМ-03-МИ-Ех. Технические условия
| Зарегистрировано поверок | 2861 |
| Поверителей | 30 |
| Актуальность данных | 17.11.2024 |
