| Номер в госреестре | 82250-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ORG 24 |
| Изготовитель | CGS Instrument Transformers S.r.l., Италия |
| Год регистрации | 2021 |
| Срок свидетельства | 16.07.2026 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ORG 24 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на явлении взаимной индукции. Трансформаторы являются шинными с кольцевым сердечником. Корпус трансформаторов выполнен из эпоксидной смолы.
Трансформаторы не имеют собственной первичной обмотки и предназначены для внутренней установки. Первичными обмотками трансформаторов служат шинопроводы, вводы или кабели электроустановки, в которую они смонтированы. Трансформаторы могут иметь до 4-х вторичных обмоток для учета, измерения или защиты. Выводы вторичных обмоток расположены на корпусе трансформатора в клеммнике, который снабжается крышкой с возможностью пломбирования.
Наибольшее рабочее напряжение трансформаторов составляет 24 кВ. При установке трансформатора на проводник (ввод, кабель или токоведущая шина) изоляция определяется и обеспечивается изоляцией проводника или собственной изоляцией трансформатора с подключенным экраном высокого напряжения в зависимости от уровня напряжения проводника и трансформатора.
Нанесение знака поверки на трансформаторы не предусмотрено.

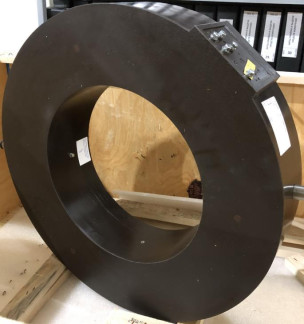

Общий вид средства измерений и обозначение места пломбировки от несанкционированного доступа приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений и обозначение места пломбировки от
несанкционированного доступа (A)
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные напряжения, кВ | 6; 10; 15; 20; 24 |
| Наибольшие рабочие напряжения, кВ | 7,2, 12, 17,5, 24, 26,5 |
| Номинальная частота переменного тока, Гц | 50 |
| Номинальные первичные токи (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), А | от 50 до 40000 |
| Номинальный вторичный ток, А | 1 или 5 |
| Класс точности обмотки для измерений и учета по ГОСТ 7746-2015 | 0,1; 0,2; 0,2S; 0,5; 0,5S; 1 |
| Класс точности обмотки для защиты по ГОСТ 7746-2015 | 5Р;10Р |
| Номинальная мощность вторичной обмотки (значения выбираются по ГОСТ 7746-2015 из приведенного диапазона), ВА | от 3 до 100 |
| Номинальный коэффициент безопасности приборов вторичной обмотки для измерений | от 5 до 15 |
| Номинальная предельная кратность вторичной обмотки для защиты | от 5 до 40 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры трансформатора, мм, не более - внутренний диаметр | 560 |
| - внешний диаметр | 1000 |
| - высота | 400 |
| Масса, кг, не более | 200 |
| Условия эксплуатации: - климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне температур | от -40 до +90 |
| Средний срок службы, не менее, лет | 30 |
| Средняя наработка на отказ не менее, ч | 270000 |
Нанесение знака утверждения типа на трансформатор не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ORG 24 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
приведены в разделе 3 Руководства по эксплуатации.
Нормативные документы, устанавливающие требования к трансформаторам тока ORG 24
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока, утвержденной приказом Росстандарта от 27.12.2018 г. № 2768
| Зарегистрировано поверок | 48 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
