| Номер в госреестре | 82252-21 |
| Наименование СИ | Преобразователи измерительные постоянного тока |
| Обозначение типа СИ | ПТН-Е2Н-01 |
| Изготовитель | Акционерным обществом "Нефтеавтоматика" (АО "Нефтеавтоматика"), г. Уфа |
| Год регистрации | 2021 |
| Срок свидетельства | 16.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи измерительные постоянного тока ПТН-Е2Н-01 (далее -преобразователи) предназначены для линейного преобразования унифицированных сигналов постоянного электрического тока в унифицированные сигналы постоянного электрического напряжения.
Принцип действия преобразователей основан на преобразовании протекающего через резистор постоянного электрического тока в постоянное электрическое напряжение.
Преобразователь представляет собой набор прецизионных резисторов. На корпусе имеются разъемы и клеммы для внешних подключений. Печатная плата, установленная в пластмассовом корпусе, фиксируется боковыми крышками с двух сторон и при помощи опорного элемента крепится на монтажной рейке типа ТН-35.

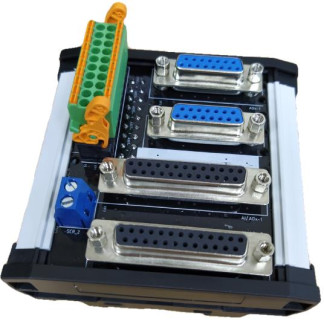

Общий вид средства измерений с указанием мест нанесения знака утверждения типа и заводского номера приведены на рисунке 1.
Нанесение знака поверки на средство измерений и пломбирование преобразователей не предусмотрено. Заводской номер, содержащий 16 знаков (в качестве которых используются арабские цифры), наносится методом наклейки в месте, указанном на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон преобразований входного сигнала постоянного электрического тока, мА | от 0 до 20 |
| Диапазон изменений выходного сигнала постоянного электрического напряжения, В | от 0 до 5 |
| Функция преобразования | ивых=250-1вх |
| Пределы допускаемой приведенной погрешности преобразований, % Нормирующее значение, В | ±0,02 5 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов преобразования | 10 |
| Входное сопротивление канала, Ом | 250 |
| Максимально допустимое значение входного сигнала постоянного электрического тока, мА | 30 |
| Габаритные размеры, мм, не более: - длина - ширина - высота | 92 93 65 |
| Масса, кг, не более | 0,2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа (мм рт.ст.) | от +5 до +50 95 от 84,0 до 106,7 (от 630 до 800) |
| Средний срок службы, лет Средняя наработка на отказ, ч, не менее | 15 100000 |
наносится на маркировочную табличку и на титульные листы эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь измерительный постоянного тока | ПТН-Е2Н-01 | 1 шт. |
| Установочный комплект: - вилка 15 контактов на кабель - 2 шт.; - корпус для вилки 15 контактов - 2 шт. | - | 1 комплект |
| Паспорт | КДСА.426431.103 ПС | 1 экз. |
| Руководство по эксплуатации | КДСА.426431.103 РЭ | 1 экз. 1) |
| Методика поверки | МП 95-26-2020 | 1 экз. 2) |
| 1) - допускается прилагать 1 экземпляр на партию преобразователей, поставляемых в один адрес. Допускается поставка в электронном виде; 2) - поставляется по требованию заказчика. Допускается поставка в электронном виде. | ||
приведены в разделе 1 документа «Преобразователь измерительный постоянного тока ПТН-Е2Н-01 КДСА.426431.103 РЭ».
ТУ 26.51.45.190-024-00137093-2020. Преобразователь измерительный постоянного тока ПТН-Е2Н-01. Технические условия (с приложениями)
