Счетчики электрической энергии серии PM…R, 82254-21

82254-21
Счетчики электрической энергии серии PM...R (далее - счётчики) предназначены для измерений и учета активной, реактивной и полной энергии прямого и обратного направления, коэффициента мощности, частоты, тока, напряжения в 3х- и 4х-проводных цепях переменного тока в одно- и многотарифных режимах.
Карточка СИ
Номер в госреестре 82254-21
Наименование СИ Счетчики электрической энергии
Обозначение типа СИ серии PM…R
Изготовитель Schneider Electric India Pvt. Ltd., Индия
Год регистрации 2021
Срок свидетельства 16.07.2026
МПИ (интервал между поверками) 16 лет
Описание типа скачать
Методика поверки скачать

Назначение

Счетчики электрической энергии серии PM...R (далее - счётчики) предназначены для измерений и учета активной, реактивной и полной энергии прямого и обратного направления, коэффициента мощности, частоты, тока, напряжения в 3х- и 4х-проводных цепях переменного тока в одно- и многотарифных режимах.

Описание

Принцип действия счетчика основан на перемножении входных сигналов тока и напряжения с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. В счетчиках в качестве датчика тока используется внешние трансформаторы тока, в качестве датчика напряжения, резистивный делитель. Питание счетчика обеспечивается от дополнительного источника питания.

Датчики тока представляют собой трехфазные трансформаторы тока, которые преобразуют первичные токи (величина изменяется в зависимости от модификации, перечень приведен в таблице 2) в эквивалентные значения напряжения в диапазоне 0-0,333 В.

Заводской номер на счетчик наносится износостойкими методами, устойчивыми к влиянию внешних воздействий.

Конструктивно счетчики состоят из лицевой панели, пломбируемых крышек, цифровых и аналоговых входов и выходов, портов связи RS-485 или Ethernet (протокол Modbus) (в зависимости от модификации), порт RJ-45 для быстрого подключения трансформаторов тока.

В зависимости от исполнений счетчики выпускаются в 4 модификациях: PM2210R, PM2220R, PM5310R, PM5320R. Отличия функциональных возможностей модификаций приведены в таблице 1 .

Таблица 1 - Описание модификаций счетчиков

Функциональные возможности счётчиков

Модификации счётчиков

PM2210R PM2220R PM5310R

PM5320R

Измеряемые величины

Значение напряжения

+

+

+

+

Значение тока

+

+

+

+

Мощность (активная, реактивная, полная)

+

+

+

+

Коэффициент мощности

+

+

Частота

+

+

+

+

Измерение активной и реактивной энергий прямого и обратного направления

+

+

+

+

Измерение отдельных гармонических составляющих тока и напряжения*

-

до 15

до 31

до 31

Часы реального времени

-

+

+

+

Количество тарифов

1

1

4

4

Передача данных и управление

Порт RS-485 (протокол Modbus)

-

1

1

-

Ethernet

-

-

-

1

входы/выходы

импульсный

-

2/2

2/2

Примечание: * - без нормирования погрешности

пп

Обозначение модели трансформатора тока

Номинальный ток, А

Расстояния между осями отверстий под шины, мм

1

METSECTV29006

60

29

2

METSECTV29010

100

29

3

METSECTV29012

120

29

4

METSECTV29013

125

29

5

METSECTV29015

150

29

6

METSECTV29016

160

29

7

METSECTV29020

200

29

8

METSECTV25006

60

25

9

METSECTV25010

100

25

10

METSECTV25013

125

25

11

METSECTV25016

160

25

12

METSECTV35006

60

35

13

METSECTV35010

100

35

14

METSECTV35012

120

35

15

METSECTV35013

125

35

16

METSECTV35015

150

35

17

METSECTV35016

160

35

18

METSECTV35020

200

35

19

METSECTV35025

250

35

20

METSECTV45025

250

45

21

METSECTV45030

300

45

22

METSECTV45040

400

45

23

METSECTV45050

500

45

24

METSECTV45060

600

45

25

METSECTV45063

630

45

26

METSECTV70080

800

70

27

METSECTV70100

1000

70

28

METSECTV70125

1250

70

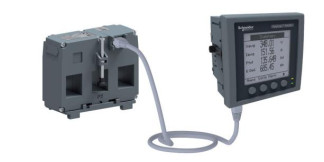

Фотография счетчика, места опломбирования представлены на рисунке 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) записывается в устройство на стадии его производства. Защита от копирования ПО осуществляется на аппаратном уровне: вычитывание памяти программ и памяти данных невозможно. Конечный пользователь не имеет доступа к изменению системных параметров (калибровочные коэффициенты, алгоритмы работы устройства и т.д.). Для защиты несанкционированного изменения настроечных параметров устройства в ПО используется система авторизации пользователя (многоуровневый пароль).

Идентификационные данные ПО приведены в таблице 2.

Таблица 3 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

PM2200R

Номер версии (идентификационный номер) ПО, не ниже

1.0.0.6

Цифровой идентификатор ПО

---

Идентификационное наименование ПО

PM5300R

Номер версии (идентификационный номер) ПО, не ниже

1.0.0

Цифровой идентификатор ПО

---

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Средний» в соответствии с Р 50.2.077-2014.

Таблица 4 - Метрологические характеристики

Наименование

Значение

PM2210R PM2220R

PM5310R PM5320R

Класс точности по активной энергии по ГОСТ 31819.21-2012

1*

0,5S*

Класс точности по реактивной энергии по ГОСТ 31819.23-2012

2*

2*

Пределы допускаемой основной относительной погрешности измерения мощности усредненной на 1 секунде, %

Не превышают пределов допускаемой погрешности при измерениях электрической энергии для соответствующих классов точности.

Номинальный ток, в зависимости от модификации датчика тока, А

от 60 до 1250

Максимальный тока, А

1,2Тном

Номинальное напряжение, В

230

Диапазон измерений фазного (линейного) напряжения, В

от 20 до 277 (от 35 до 480)

от 20 до 400 (от 35 до 690)

Пределы допускаемой основной относительной погрешности измерения напряжения, %

0,5

Диапазон измерений токов, % !ном

от 10 до 120

Пределы допускаемой основной относительной погрешности измерений тока, %

0,5

Диапазон измерений частоты, Гц

от 45 до 65

Пределы допускаемой абсолютной погрешности при измерении частоты, %

0,05

Диапазон измерения коэффициента мощности

от 0,5L до 0,8С

Пределы допускаемой основной погрешности измерения коэффициента мощности

0,01

Пределы основной абсолютной погрешности внутренних часов, секунд в сутки

0,5

Пределы дополнительной абсолютной погрешности часов, (с/сутки 0C), не более

0,1

Постоянная счетчика, импульсный выход

программируется

Постоянная счетчика, оптический испытательный выход

программируется

Примечание: * - погрешность нормируется с 10% In до Imax

Наименование

Значение

PM2210R PM2220R

PM5310R PM5320R

Потребляемая мощность по измерительной цепи напряжения, В-А, не более

6

11

Потребляемая мощность по измерительной цепи напряжения, Вт, не более

2

5

Средний срок службы, лет

25

Масса, не более, г

300

430

Габаритные размеры (длина; ширина; высота), не более, мм

96 х 96 х 54

96 х 96 х 72

Средняя наработка счетчика до отказа, ч

235000

Диапазон рабочих температур окружающего воздуха, °С

от - 10 до + 60

от -20 до 70

Относительная влажность, не более, %

95

Знак утверждения типа

Знак утверждения типа наносится на лицевой панели счетчика и титульных листах эксплуатационной документации методом офсетной печати.

Комплектность

Комплектность приведена в таблице 3.

Таблица 3 - Комплектность счетчика

Наименование

Обозначение

Количество

Счетчик

-

1 шт.

Датчик тока

-

По отдельному заказу

Руководство по эксплуатации 1

-

1 шт.

Методика поверки 1

МП 206.2-001-21

1 шт.

Коробка упаковочная

-

1 шт.

1 - поставляется по отдельному заказу организациям, которые проводят поверку.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии

ГОСТ 31819.21-2012 (МЭК 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2

Техническая документация фирмы-изготовителя

82254-21
Номер в ГРСИ РФ:
82254-21
Производитель / заявитель:
Schneider Electric India Pvt. Ltd., Индия
Год регистрации:
2021
Cрок действия реестра:
16.07.2026
