| Номер в госреестре | 82255-21 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФЗМ-35 |
| Изготовитель | Запорожский завод высоковольтной аппаратуры (ЗЗВА), Украина |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФЗМ-35 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы представляют собой опорную конструкцию. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются защитной металлической крышкой с целью ограничения доступа к измерительной цепи.
Трансформаторы изготовлены в двух модификациях ТФЗМ-35А и ТФЗМ-35Б, которые различаются друг от друга значениями номинального первичного тока и номинальной вторичной нагрузкой.
К трансформаторам тока ТФЗМ-35 относятся:
- трансформаторы тока ТЗФМ-35А с заводскими номерами: 71184, 71209, 71254;
- трансформатор тока ТЗФМ-35Б с заводским номером 34331.
Заводские номера нанесены на шильдик трансформаторов методом холодной штамповки.
Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
Общий вид трансформаторов и схема пломбировки от несанкционированного доступа представлен на рисунке 1.

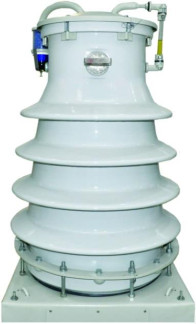

Рисунок 1 - Общий вид трансформаторов тока ТФЗМ-35
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модификация трансформатора | ТФЗМ-35А | ТФЗМ-35Б | |
| Заводской номер | 71184,71209 | 71254 | 34331 |
| Номинальное напряжение Ином, кВ | 35 | ||
| Номинальный первичный ток Ьном, А | 150 | 300 | |
| Номинальный вторичный ток Ьном, А | 5 | ||
| Номинальная частота йюм, Гц | 50 | ||
| Класс точности вторичных обмоток для измерений и учета | 0,5 | ||
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 50 | 30 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора типографским способом.
Таблица 3 - Комплектность трансформаторов
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 71184, 71209, 71254) | ТФЗМ-35А | 3 шт. |
| Трансформатор тока (заводской номер 34331) | ТФЗМ-35Б | 1 шт. |
| Паспорт | - | 4 экз. |
Трансформатор тока ТФЗМ-35А. Паспорт. Заводской номер 71184;
Трансформатор тока ТФЗМ-35А. Паспорт. Заводской номер 71209;
Трансформатор тока ТФЗМ-35А. Паспорт. Заводской номер 71254;
Трансформатор тока ТФЗМ-35Б. Паспорт. Заводской номер 34331.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
