| Номер в госреестре | 82256-21 |
| Наименование СИ | Система измерений количества и параметров нефти сырой ЦППН ООО "Соровскнефть" |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА - Инжиниринг" (ООО "НПП ОЗНА - Инжиниринг"), г. Уфа |
| Год регистрации | 2021 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и параметров нефти сырой ЦППН ООО «Соровскнефть» (далее - СИКНС) предназначена для автоматизированных измерений массы и параметров нефти сырой.
Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы сырой нефти с применением массовых расходомеров. Выходные сигналы измерительного преобразователя массового расходомера поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу сырой нефти по реализованному в нем алгоритму.
Масса нетто нефти определяется как разность массы нефти сырой и массы балласта. Масса балласта определяется расчетным методом по результатам измерений массовых долей воды, растворенного газа, механических примесей и массовой концентрации хлористых солей в сырой нефти.
СИКНС представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКНС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНС и эксплуатационными документами на ее компоненты.
В составе СИКНС применены следующие средства измерений утвержденных типов:
- расходомеры массовые Promass, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под (далее по тексту - рег.) № 15201-11;
- преобразователи измерительные Rosemount 3144Р, рег. № 56381-14;
- термопреобразователи сопротивления Rosemount 0065, рег. № 53211-13;
- датчики давления Метран-150 модели 150TG и модели 150CD, рег. № 32854-13;
- преобразователь плотности жидкости измерительный модели 7835, рег. № 52638-13;
- влагомер нефти микроволновый МВН-1 (далее - ВП), рег. № 63973-16;
- расходомер-счетчик ультразвуковой OPTISONIC 3400, рег. № 57762-14.
- комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» (далее - ИВК), рег. № 52866-13;
- автоматизированное рабочее место (далее по тексту - АРМ) оператора;
- термометры ртутные стеклянные лабораторные ТЛ-4 № 2, рег. № 303-91;
- манометры МП, показывающие и сигнализирующие, рег. № 59554-14;
Вспомогательные устройства и технические средства:
- автоматический пробоотборник Стандарт-АОП;
- пробоотборник для ручного отбора проб Стандарт-РОП;
- фильтры жидкостные с быстросъемной крышкой;
- запорная и регулирующая арматура.
Пломбирование СИКНС не предусмотрено.
Заводской номер СИКНС указан в паспорте и на фирменной табличке СИКНС. Знак поверки наносится на свидетельство о поверке СИКНС.

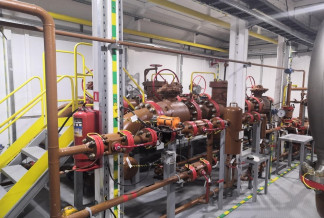

Внешний вид СИКНС представлен на рисунке 1.
Рисунок 1 - Внешний вид СИКНС.
Программное обеспечение (ПО) СИКНС (ИВК, АРМ оператора) обеспечивает реализацию функций СИКНС.
Метрологические характеристики СИКН нормированы с учетом влияния ПО. Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКНС «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| ПО ИВК | ПО АРМ оператора | |
| Идентификационное наименование ПО | Abak.bex | ОЗНА-Flow |
| Номер версии (идентификационный номер) ПО | 1.0 | 3.3 |
| Цифровой идентификатор ПО | 4069091340 | 8Е093555 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений расхода*, м3/ч (т/ч) | от 117 (100) до 470 (400) |
| Пределы допускаемой относительной погрешности измерений массы сырой нефти, % | ± 0,25 |
| Пределы допускаемой относительной погрешности измерений массы нетто нефти, %, при измерениях объемной доли воды влагомером: - при содержании объемной доли воды от 0 до 5 %: | ± 0,35 |
| * - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | сырая нефть |
| Диапазон измерений температуры, °С | от +10 до +50 |
| Диапазон рабочего давления измеряемой среды, МПа | от 3,0 до 6,3 |
| Диапазон плотности измеряемой среды при 20 °С, кг/м3 | от 820 до 860 |
| Кинематическая вязкость измеряемой среды при 20 °С, сСт (мм2/с), не более | от 4,3 до 10 |
| Массовая доля воды в сырой нефти, %, не более | 4 |
| Массовая доля механических примесей, %, не более | 0,05 |
| Массовая доля хлористых солей в сырой нефти, %, не более | 0,05 |
| Массовая доля парафина, %, не более | 10 |
| Содержание растворенного газа, м3/м3, не более | 0,01 |
| Содержание свободного газа | не допускается |
| Режим работы СИКНС | непрерывный |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 380±38 (трехфазное), 220±22 (однофазное) 50±1 |
| Климатические условия эксплуатации СИКНС: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа, не более | от -51 до +35 95 101,3 |
| Срок службы, лет, не менее | 20 |
наносится в нижней части титульного листа руководства по эксплуатации СИКНС типографским способом.
Комплектность СИКНС приведена в таблице 4.
Таблица 4 - Комплектность СИКНС
| Наименование | Обозначение | Количество |
| Система измерений количества и параметров нефти сырой ЦШ1Н ООО «Соровскнефть», заводской № 388 | 1 шт. | |
| Руководство по эксплуатации | ОИ 388.00.00.00.000 РЭ | 1 экз. |
| Методика поверки | МП 1232-9-2021 | 1 экз. |
приведены в инструкции «ГСИ. Масса нефти в составе сырой нефти. Методика измерений системой измерений количества и параметров нефти сырой ЦППН ООО «Соровскнефть» (свидетельство об аттестации методики (метода) измерений № 01.00257-2013/13609-18). Регистрационный номер в Федеральном реестре методик измерений ФР.1.29.2019.32472.
Нормативные документы, устанавливающие требования к системе измерений количества и параметров нефти сырой ЦППН ООО «Соровскнефть»
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
